Añadir imágenes extraídas en marcas de armadura

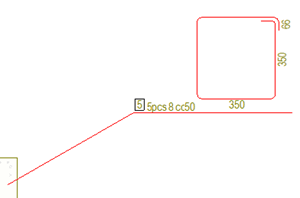

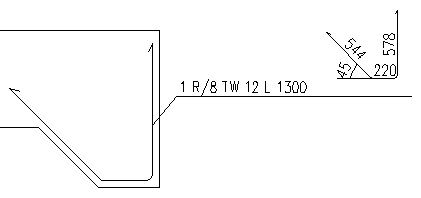

Puede añadir una imagen extraída para una armadura en la marca de armadura para ilustrar la forma y las dimensiones de la barra en un dibujo.
Nota:
Un imagen extraída se diseña solo para cuando un grupo de sección variable contiene barras que tienen el mismo número de lados. Si tiene un grupo de sección variable que contiene barras con un número diferente de lados, divida el grupo en grupos más pequeños usando el modificador de propiedad.
Consejo:
Para cambiar la longitud de la línea de referencia, el color, el tipo de línea o la representación de una imagen extraída, abra el archivo rebar_config.inp que se encuentra en la carpeta de sistema definida por la opción avanzada XS_SYSTEM y edite las siguientes líneas: PullOutLeaderLineMinLength, PulloutColor, PulloutVisibleLinetype y PulloutRepresentation.
Añadir imágenes extraídas en marcas de armadura automáticas
-

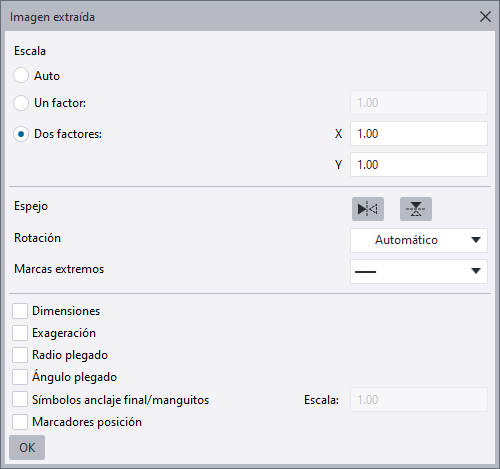

En el cuadro de diálogo Imagen extraída, defina la configuración de la imagen extraída.
Para obtener más información sobre la configuración, consulte la sección "Configuración de imágenes extraídas" a continuación.
Añadir imágenes extraídas en marcas de armadura manuales
- Haga doble clic en una marca de armadura en un dibujo abierto que contenga marcas de armadura y armaduras.
En el panel de propiedades se muestran las propiedades de marca de armadura.
- Haga clic en una ubicación en la marca donde desee añadir la imagen extraída en la vista preliminar del editor de marcas.
- Haga clic en el botón

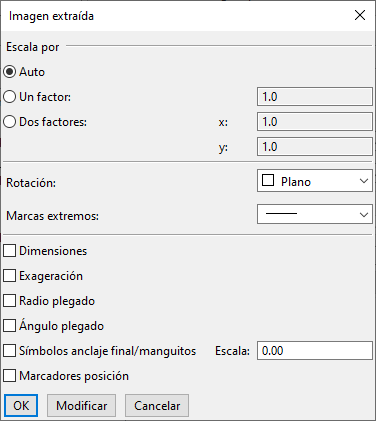

Nuevo elemento del editor y seleccione Imagen extraída para añadir un elemento de imagen extraída en la marca. - En el cuadro de diálogo Imagen extraída, defina la configuración de la imagen extraída.
Para obtener más información sobre la configuración de las imágenes extraídas, consulte "Configuración de imágenes extraídas" a continuación.
- Haga clic en OK.
- Para aplicar los cambios en la marca de armadura, haga clic en Modificar en el panel de propiedades.
Tekla Structures añade la imagen extraída en la marca.
Configuración de imágenes extraídas
| Opción | Descripción |
|---|---|
| Escala por |
Seleccione la opción de escala:
|
| Espejo |
Refleja las imágenes extraídas horizontal o verticalmente. Para reflejarlas, haga clic en el botón de espejo:
La función de espejo solo está disponible en las propiedades de nivel de objeto, en los modos Un factor y Dos factores. |
| Rotación | Seleccione la rotación de la imagen extraída: Automático, Plano o 3D. Si la imagen extraída es 3D y selecciona Automático, Tekla Structures muestra automáticamente la imagen extraída en 3D. |
| Marcas extremos | Seleccione la forma deseada para los extremos de barra en las imágenes extraídas.
|
| Dimensiones | Seleccione Dimensiones para mostrar las dimensiones de la barra en la imagen extraída. |
| Exageración | Seleccione Exageración para mostrar con mayor claridad los ganchos de la armadura en la imagen extraída. |
| Radio plegado | Seleccione Radio plegado para mostrar el radio de plegado en forma de diámetro del rollo de plegado. |
| Ángulo plegado | Seleccione Ángulo plegado para mostrar los ángulos de plegado de la barra en la imagen extraída. |
| Símbolos de anclaje final/manguito | Seleccione Símbolos anclaje final/manguitos para mostrar los símbolos gráficos que representan los manguitos de armadura y los anclajes finales en las imágenes extraídas. |
| Marcadores posición | Seleccione Marcadores posición para mostrar marcadores de posición en lugar de dimensiones en las imágenes extraídas. En el cuadro de diálogo Imagen extraída en las propiedades de marca de armadura de nivel de objeto, la opción Marcadores posición solo está disponible si la opción avanzada XS_ENABLE_PULLOUT_PLACEHOLDERS está definida como |
Ejemplos

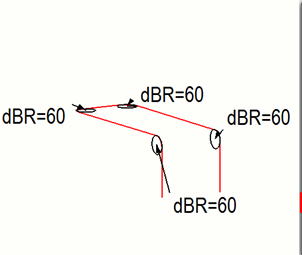

Imagen extraída en 3D en la que se ve el radio de plegado:

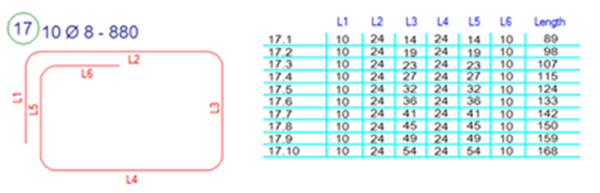

Se muestran marcadores posición en lugar de dimensiones:
