Añadir plantillas de cuadros en marcas automáticas

Tekla Structures
Modificado: 14 Nov 2024
2025
Tekla Structures

Añadir plantillas de cuadros en marcas automáticas

Puede crear cuadros gráficos personalizados (tpl) con Editor Cuadros y añadirlos como elementos en todos los tipos de marcas, marcas de dimensión y notas asociativas en todos los tipos de dibujo.

En los cuadros o plantillas de marca, puede incluir información detallada de un objeto embebido o conjunto, como pueda ser el submaterial utilizado. O puede usar un cuadro que cambie la unidad y el número de decimales en los valores de medición en una marca. También puede añadir objetos gráficos utilizando las herramientas de Editor Cuadros.

Para añadir cuadros en las marcas de dimensión o etiquetas, debe modificar las propiedades de dimensión en el panel de propiedades de un dibujo abierto. Puede guardar las propiedades de dimensión y, a continuación, aplicar las propiedades guardadas al crear dimensiones automáticas.

El tamaño de los cuadros o plantillas en las marcas de parte se calcula en función del tamaño real del contenido de la plantilla. Al calcular el tamaño exacto, solo se consideran las líneas y los textos de la plantilla. Esto significa, por ejemplo, que los círculos o los bitmaps de la plantilla no tienen ningún efecto.

Limitaciones: Las plantillas de marca no admiten archivos de imagen como los demás cuadros gráficos de dibujo.

Antes de añadir una plantilla a una marca, asegúrese de que la plantilla que usa no contiene márgenes.

Añadir cuadros en marcas

  1. En la pestaña Dibujos e informes, haga clic en Propiedades dibujo y seleccione el dibujo.
  2. Cargue las propiedades de dibujo que se aproximen más a las que necesite.
  3. Dibujos de parte, conjunto y unidad de colada: Haga clic en Creación vista en el árbol de opciones de la izquierda, seleccione la vista y las propiedades que desee cambiar y haga clic en Propiedades vista.
  4. Haga clic en el tipo de marca que desee cambiar.

    Por ejemplo, haga clic en Marca parte.

  5. En el cuadro de diálogo de propiedades de marca, haga doble clic en el elemento Plantilla de la lista Elementos disponibles para añadirlo a la marca.

    Esto eliminará el resto de elementos de la marca.

  6. Seleccione una plantilla de la lista en el cuadro de diálogo Contenido Marca - Plantilla.
    Si todavía no ha creado un cuadro, o desea editarlo, puede hacerlo desde aquí seleccionando Crear nuevo... o Editar....

    Recuerde que si edita la plantilla aquí, los cambios afectarán a todos los dibujos que tengan marcas que incluyan la plantilla cambiada.

  7. Haga clic en OK para volver a las propiedades de marca.
  8. Guarde las propiedades de marca para más adelante usando un nombre único.
  9. Realice una de las siguientes acciones según el tipo de dibujo:
    • Dibujos de parte, conjunto y unidad de colada:Haga clic en Guardar para guardar los cambios en las propiedades de vista y en Cerrar para volver a las propiedades de dibujo.
    • Dibujos generales: Haga clic en OK.
  10. Haga clic en Guardar para guardar las propiedades de dibujo. A continuación, haga clic en OK y cree el dibujo.
  11. Si es necesario, copie los archivos de propiedades de marca guardados de la carpeta <model>\attributes en su carpeta de empresa o proyecto.
Consejo:

Los cuadros de marca se buscan por defecto en las siguientes carpetas y en este orden:

%XS_TEMPLATE_DIRECTORY%\mark

ModelDir\mark

%XS_PROJECT%\mark

%XS_FIRM%\mark

%XS_TEMPLATE_DIRECTORY_SYSTEM%\mark

%XS_SYSTEM%\mark

Con la opción avanzada XS_TEMPLATE_MARK_SUB_DIRECTORY se puede cambiar el nombre de la carpeta de marcas.

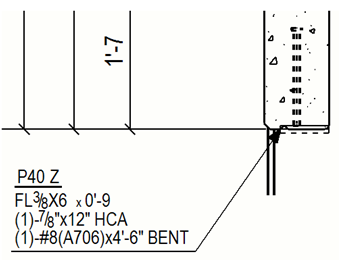

Ejemplo de un cuadro en una marca

Ejemplo 1: Crear una plantilla de marca que contenga campos de valor y elementos de texto independientes

Puede usar decimales en vez de fracciones en las marcas de parte en la función Imperial del entorno US utilizando una plantilla de marca. La plantilla contiene campos de valor y elementos de texto independientes que cambian las fracciones a decimales y también cambian el número de decimales.

  1. Siga los pasos del 1 al 5 de "Añadir cuadros a marcas" anteriores de modo que haya hecho doble clic en el elemento Plantilla de la lista Elementos disponibles.
  2. En el cuadro de diálogo Contenido Marca - Plantilla, haga clic en Crear nuevo.

    De este modo se inicia el Editor de Cuadros.

  3. Haga clic en Archivo > Nuevo y cree un nuevo cuadro gráfico.
  4. Haga clic en Insertar > Componente > Fila.
  5. Seleccione PARTE como el tipo de contenido.
  6. Haga clic en Insertar > Texto, introduzca una L y colóquela dentro de la fila que acaba de añadir.
  7. Haga clic en Insertar > Campo de Valor y coloque el campo de valor a la derecha del texto L.
  8. En el cuadro de diálogo Seleccionar Atributo [PARTE], vaya a PROFILE - Perfil, abra el árbol de perfil, seleccione la propiedad HEIGHT - Altura y haga clic en OK.
  9. Haga doble clic en el campo de valor. En el cuadro de diálogo Propiedades de Campo de Valor, cambie la configuración del siguiente modo:
    • Unidad: pulgada
    • Decimales: 1
    • Longitud: 8
  10. Haga clic en OK.
  11. Haga clic en Insertar > Texto, introduzca una X como texto a la derecha del campo de valor.
  12. De forma similar, añada otro campo de valor para la información de ancho (propiedad de perfil WIDTH - Ancho).
  13. Haga clic en Insertar > Texto y añada la segunda X entre los campos de valor.
  14. Añada el tercer campo de valor para el espesor de ala de perfil seleccionando la propiedad de perfil FLANGE_THICKNESS_1 - Espesor ala 1 y modifique la configuración del siguiente modo:
    • Unidad: pulgada
    • Decimales: 2
    • Longitud: 4
  15. Haga clic en Editar > Propiedades y minimice la altura y el ancho de la fila.
  16. Haga clic en Archivo > Guardar para guardar el cuadro.

    Por defecto, la plantilla se guarda como un archivo .tpl en la carpeta \mark de la carpeta del modelo. Puede copiar esta plantilla en otros modelos según sea necesario.

  17. En Tekla Structures, haga clic en Actualizar lista en el cuadro de diálogo Contenido Marca - Plantilla para ver la plantilla que ha creado.
  18. Seleccione la plantilla y haga clic en OK.
  19. Guarde las propiedades de marca para utilizarlas más adelante con un nombre único.
  20. Realice una de las siguientes acciones según el tipo de dibujo:

    • Dibujos de parte, conjunto y unidad de colada: Haga clic en Guardar para guardar los cambios en las propiedades de vista y en Cerrar para volver a las propiedades de dibujo.

    • Dibujos generales: Haga clic en OK.

  21. Haga clic en Guardar para guardar las propiedades de dibujo. A continuación, haga clic en OK y cree el dibujo.

Ejemplo 2: Crear una plantilla de marca que contenga una fórmula en el campo de valor

Puede utilizar decimales en lugar de fracciones en las marcas de parte en la función Imperial del entorno US añadiendo una fórmula en el campo de valor de la plantilla de marca.

  1. Siga los pasos del 1 al 5 de "Añadir cuadros a marcas" anteriores de modo que haya hecho doble clic en el elemento Plantilla de la lista Elementos disponibles.
  2. En el cuadro de diálogo Contenido Marca - Plantilla, haga clic en Crear nuevo.

    De este modo se inicia el Editor de Cuadros.

  3. Haga clic en Archivo > Nuevo y cree un nuevo cuadro gráfico.
  4. Haga clic en Insertar > Componente > Fila.
  5. Seleccione PARTE como el tipo de contenido.
  6. Haga clic en Insertar > Campo de Valor y coloque el campo.
  7. En el cuadro de diálogo Seleccionar Atributo [PARTE] que aparece, haga clic en el botón Fórmula.
  8. Añada la siguiente fórmula en el cuadro Fórmula y haga clic en OK:

    "L " + format(GetValue("HEIGHT"),"Length","inch",1) + " x "+ format(GetValue("WIDTH"),"Length","inch",1) + " x " + format(GetValue("PROFILE.FLANGE_THICKNESS_1"),"Length","inch",2)

  9. Haga doble clic en el campo de valor para abrir el cuadro de diálogo Propiedades de Campo de Valor.
  10. Defina el Tipo de dato en texto, introduzca un nombre para el campo, por ejemplo, PART_MARK, y asegúrese de que el valor de longitud que indica en el campo Longitud es lo suficientemente grande como para que quepan todos los caracteres y números incluidos, por ejemplo 20.
  11. Haga clic en OK.
  12. Haga clic en Editar > Propiedades y minimice la altura y el ancho de la fila.
  13. Haga clic en Archivo > Guardar para guardar el cuadro.

    Por defecto, la plantilla se guarda como un archivo .tpl en la carpeta \mark de la carpeta del modelo. Puede copiar esta plantilla en otros modelos según sea necesario.

  14. En Tekla Structures, haga clic en Actualizar lista en el cuadro de diálogo Contenido Marca - Plantilla para ver la plantilla que ha creado.
  15. Seleccione la plantilla y haga clic en OK.
  16. Guarde las propiedades de marca para utilizarlas más adelante con un nombre único.
  17. Realice una de las siguientes acciones según el tipo de dibujo:

    • Dibujos de parte, conjunto y unidad de colada: Haga clic en Guardar para guardar los cambios en las propiedades de vista y en Cerrar para volver a las propiedades de dibujo.

    • Dibujos generales: Haga clic en OK.

  18. Haga clic en Guardar para guardar las propiedades de dibujo. A continuación, haga clic en OK y cree el dibujo.
