Mostrar símbolos de manguito y anclaje final de armadura en los dibujos

Puede mostrar los símbolos gráficos que representan los manguitos y los anclajes finales de armadura en los esquemas de plegado y en las imágenes extraídas de marca de armadura usando el atributo gráfico Extraído.

Necesita un modelo de estructura de hormigón prefabricado o de colada in situ con dibujos de detallado de armaduras generados (dibujos generales o de unidad de colada), y los detalles de armaduras se deben modelar utilizando cualquiera de las herramientas de manguito o de anclaje final de armadura disponibles en la base de datos Aplicaciones y componentes. Los símbolos de manguito y de anclaje final de armadura funcionan basándose en los ADU de las armaduras, y estos ADU se controlan mediante las herramientas de manguito y anclaje final de armadura.

Los símbolos se leen del archivo definido en RebarCoupler.Symbols.dat. Por defecto, el archivo CouplerSymbols.sym se encuentra en ..\ProgramData\Tekla Structures\<version>\environments\common\symbols.

Puede ajustar el nombre de fuente, el tamaño de fuente, el color de fuente, la marca de extremo, la visibilidad del radio de plegado y una serie de otros atributos de esquema de plegado individualmente para el atributo gráfico Pullout en Editor Cuadros, según los estándares de su empresa o su país.

Mostrar símbolos de manguito y anclaje final de armadura en esquemas de plegado de armaduras

Solo si PullOutRepresentation=0 en el archivo rebar_config.inp, el atributo PULLOUT muestra en las imágenes extraídas los símbolos gráficos que representan los manguitos en los extremos de la barra.
  1. En un dibujo que contiene manguitos o anclajes finales de armadura que se muestran en un esquema de plegado de armadura, abra el cuadro de esquema de plegado en el Editor Cuadros haciendo doble clic en una forma de armadura en el esquema de plegado.
  2. Haga doble clic en el campo gráfico que contiene la forma de plegado.

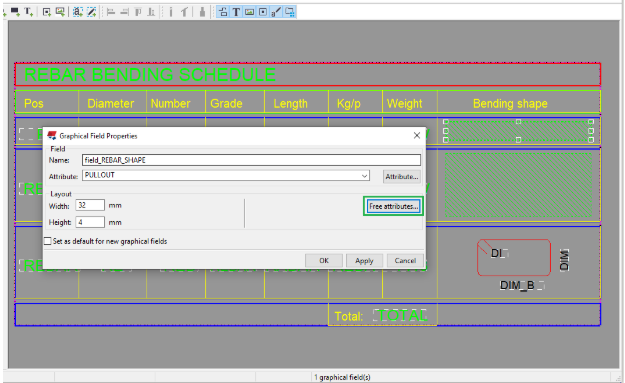

  3. En el cuadro de diálogo Propiedades de Campo Gráfico, asegúrese de que se muestra el atributo PULLOUT en el campo Atributo y abra el cuadro de diálogo Atributos libres.

  4. Seleccione el atributo CouplerSymbols e introduzca 1 en el campo Valor. Ajuste las demás propiedades según sea necesario.

    Los símbolos de manguito de armadura se mostrarán si el valor de la propiedad CouplerSymbols se ha definido como 1 y se desactivarán si se introduce 0. El valor por defecto es 1.

  5. Guarde los cambios en el cuadro y cierre el Editor Cuadros.
  6. Actualice el cuadro haciendo clic con el botón derecho en el cuadro en el dibujo y seleccionando Actualizar cuadro en el menú contextual.

Consejo:

Puede personalizar los símbolos de manguito de armadura en el Editor Símbolos modificando el archivo *.sym definido en el archivo RebarCoupler.Symbols.dat. Por defecto se utiliza CouplerSymbols.sym.

Mostrar símbolos de manguito y anclaje final de armadura en imágenes extraídas de marca de armadura

  1. En un dibujo abierto que contenga una armadura con manguitos o anclajes finales, haga clic en una marca de armadura a la que desee añadir una imagen extraída y añada el elemento Imagen extraída en la marca de la lista de elementos. Se muestra el cuadro de diálogo Imagen extraída.
  2. Seleccione la casilla de verificación Símbolos anclaje final/manguitos y establezca la escala deseada, por ejemplo, 1,00.

  3. Haga clic en OK.
