Placa base columna cajón (1066)

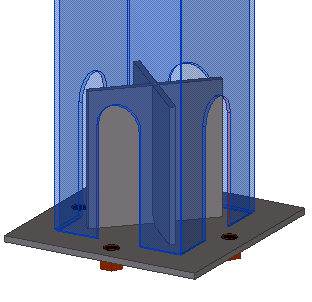

Placa base columna cajón (1066) crea una placa base para una columna circular o cuadrada embebida en hormigón.
Objetos creados
-
Placa base
-
Nervios (rigidizadores)
-
Agujeros flujo
-
Tornillos
-
Soldaduras
Usar para
| Situación | Descripción |
|---|---|
|
|
Placa base con una columna cuadrada |
|
|
Placa base con una columna cuadrada |
|
|
Placa base con una columna circular |
|
|
Placa base con una columna circular |
Antes de comenzar
Cree una columna.
Orden de selección
-
Seleccione la parte principal (columna).
-
Seleccione una posición.
El detalle se creará automáticamente.
Clave de identificación de parte
|
Número |
Parte |
|---|---|
|
1 |
Placa base |
|
2 |
Nervio |
Pestaña Dibujo
Utilice la pestaña Dibujo para controlar la posición de la placa base.
Dimensiones
|
Descripción |
Por defecto |
|
|---|---|---|
|
1 |
Distancia desde el borde de la columna hasta el borde de la placa base. |
50 mm |
Pestaña Partes
Utilice la pestaña Partes para controlar las dimensiones de la placa base, el rigidizador largo y el rigidizador corto.
Placa
| Opción |
Descripción |
Por defecto |
|---|---|---|
|
Placa base |
Espesor de la placa base. |
|
|
Rig. largo |
Espesor del rigidizador largo. |
9 mm |
|
Rig. corto |
Espesor del rigidizador corto. |
9 mm |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
Pestaña Parámetros
Utilice la pestaña Parámetros para controlar las dimensiones de la placa base y de los nervios.
Dimensiones de la placa base y de los nervios
|
Descripción |
|
|---|---|
|
1 |
Ancho de la placa base. |
|
2 |
Longitud del nervio largo. |
|
3 |
Longitud de los nervios cortos. |
|
4 |
Altura de la placa base. |
Creación de los nervios
|
Opción |
Descripción |
|---|---|
|
|
Por defecto No se crea ningún nervio. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
No se crea ningún nervio. |
|
|
Se crean nervios. |
Creación de la placa base
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Placa base rectangular Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Automático |
|
|
Placa base circular |
|
|
Placa base rectangular |
Pestaña Aguj. flujo
Utilice la pestaña Aguj. flujo para controlar la distancia entre la placa base y la columna.

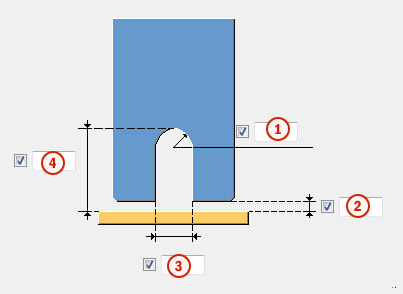

Propiedades del agujero de flujo
|
Descripción |
|
|---|---|
|
1 |
Redondeo del agujero de flujo de la columna. |
|
2 |
Hueco de soldadura. |
|
3 |
Ancho del agujero de flujo de la columna. |
|
4 |
Altura del agujero de flujo de la columna. |
Creación del agujero de flujo
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Se crean agujeros de flujo. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
No se crean agujeros de flujo. |
|
|
Se crean agujeros de flujo. |
Pestaña Tornillos
Utilice la pestaña Tornillos para controlar las propiedades de los tornillos.
Posición de los tornillos
|
Descripción |
|
|---|---|
|
1 |
Dimensión vertical de separación entre tornillos. |
|
2 |
Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte. |
|
3 |
Dimensión horizontal de separación entre tornillos. |
Propiedades básicas de los tornillos
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Tamaño tornillo |
Diámetro de tornillo. |
Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos. |
|
Estándar tornillo |
El estándar de tornillo que se usará en el componente. |
Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos. |
|
Tolerancia |
Hueco entre el tornillo y el agujero. |
|
|
Rosca mat |
Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa. |
Sí |
|
Obra/Taller |
Ubicación en la que deben ponerse los tornillos. |
Obra |
Longitud corte
Define la profundidad en que Tekla Structures busca las secciones de las partes atornilladas. Puede determinar si el tornillo pasa por un ala o dos.
Nota
Puede definir una nota.
Agujeros ovalados
Pueden definirse agujeros ovalados, sobredimensionados o roscados.
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
1 |
Dimensión vertical del agujero ovalado. |
0, que genera un agujero redondo. |
|
2 |
Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados. |
0, que genera un agujero redondo. |
|
Tipo agujero |
Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados. |
|
|
Aguj Oval |
Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados. |
|
|
Aguj.oval. en |
Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente. |
Conjunto tornillos
Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.
Si solamente desea crear un agujero, desactive todas las casillas de verificación.
Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.
Aumento de la longitud del tornillo
Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.
Crear como
Utilice esta opción para cambiar entre tornillos y componentes personalizados.
Seleccione el componente personalizado en la base de datos Aplicaciones y componentes y defina la configuración personalizada, la dirección ascendente, la rotación y la longitud del anclaje.
Pestaña Altura rig.
Utilice la pestaña Altura rig. para controlar la altura de los nervios cortos y largos.
Altura rig.
|
Descripción |
Por defecto |
|
|---|---|---|
|
1 |
Altura del rigidizador largo. |
200 mm |
|
2 |
Altura de los rigidizadores cortos. |
200 mm |
Chaflán de nervio corto
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Crea chaflanes lineales. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
No crea chaflanes lineales. |
|
|
Crea chaflanes lineales. |
|
|
Crea chaflanes de arco. |
Dimensión de chaflán
|
Descripción |
Por defecto |
|
|---|---|---|
|
1 |
Altura del chaflán. |
15 mm |
|
2 |
Ancho del chaflán. |
15 mm |
Pestaña General
Haga clic en el siguiente enlace para obtener más información:
Pestaña Análisis
Haga clic en el siguiente enlace para obtener más información:
Pestaña Soldaduras
Haga clic en el siguiente enlace para obtener más información:
