Cortes en angular (1057)
Cortes en angular (1057) crea adaptaciones en el extremo de un perfil de tipo angular. Las adaptaciones se crean en el extremo que esté más cerca del punto seleccionado. Hay dos tipos de adaptaciones posibles: una que achaflana el angular, y otra que crea un corte poligonal. El tipo se decide automáticamente según las propiedades en la pestaña Parámetros.
Objetos creados
-
Adaptaciones
Usar para

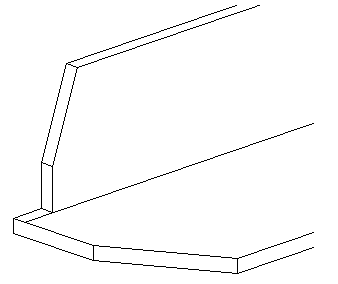

| Situación | Descripción |
|---|---|
|
|
Adaptaciones en el extremo de un perfil. |

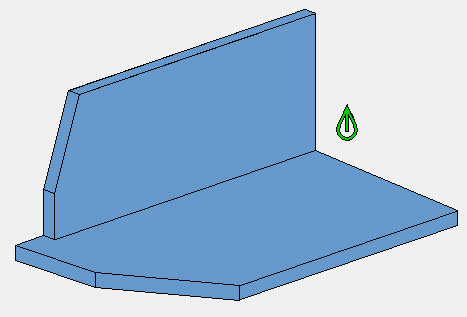

Orden de selección
-
Seleccione la parte principal (perfil angular).
-
Seleccione una posición.
El detalle se crea automáticamente cuando se selecciona el punto.
Pestaña Dibujo
El corte angular se muestra en la pestaña Dibujo.

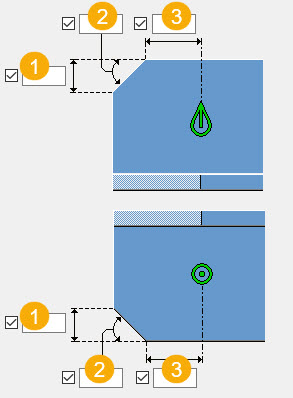

Pestaña Parámetros
Utilice la pestaña Parámetros para definir las propiedades de la adaptación.
| Descripción | Por defecto | |
|---|---|---|
|
1 |
Altura del corte del ala. Define la altura del corte. Si la distancia entre el punto de referencia y el extremo del perfil es tan corta que la altura del corte no se pueda alcanzar, entonces el perfil solo se achaflana. |
El valor por defecto es la mitad de la distancia del borde más corto. |
|
2 |
Ángulo del corte del ala. |
0 grados |
|
3 |
Distancia de desplazamiento para el ala. Define la distancia entre el borde inicial del corte y el punto de referencia. También pueden ser valores negativos. |
0 mm |
Seleccione cómo se corta el ala. Las opciones disponibles son cortar en ambas alas o seleccionar qué ala cortar.
pestaña General
Haga clic en el siguiente enlace para obtener más información:
pestaña Análisis
Haga clic en el siguiente enlace para obtener más información:
