Placa Base 2 (1031)

Placa base 2 (1031) crea una placa base que está conectada a un extremo de una columna o viga.

Objetos creados

Placa de unión
Rigidizadores (solo para perfiles W)
Viga adicional
Placa de descanso
Soldaduras

Usar para


Situación	Descripción
	Placa base creada en el extremo de columna

Orden de selección

Seleccione la parte principal (columna o viga).
Seleccione una posición.

El detalle se crea automáticamente.

Clave de identificación de parte


	Descripción
1	Placa de unión
2	Rigidizadores
3	Viga adicional

Pestaña Dibujo

Utilice la pestaña Dibujo para definir la posición de la placa y los cortes de las esquinas.

Dimensiones


	Descripción
1	Desplazamiento de la placa base desde el borde inferior de la columna.
2	Distancia desde el punto de entrada del componente hasta la parte inferior de la placa base. Puede desplazar la placa base desde el punto seleccionado para crear el componente.
3	Altura de perfil clave

Corte de esquina de placa base


	Descripción
1	Dimensión de corte de esquina horizontal.
2	Dimensión de corte de esquina vertical.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las placas.

Partes


Opción	Descripción
Placa base	Espesor, ancho y altura de la placa base.
Rigidizadores	Espesor, ancho y altura de los rigidizadores.
Perfil clave	Seleccione el perfil de viga adicional en la base de datos de perfiles.
Placa descanso	Espesor de la placa de nivelación.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir la forma de las esquinas de la placa base, los agujeros de condensación, la creación de perfil clave y la longitud extra de la placa de nivelación.


Opción	Descripción
Placa envuelta alrededor de	Define si la placa base se envuelve automáticamente alrededor de la columna y los tornillos, los tornillos o la columna. Alrededor de tornillos y columna Alrededor de tornillos Alrededor de columna
Lados agujeros condensación 1-4	Defina 1-4 agujeros de condensación en las paredes laterales de perfiles cerrados específicos, como secciones huecas, secciones de caja, etc. Puede introducir cualquier combinación usando los números 1, 2, 3, 4. La dirección ascendente del componente determina la colocación del primer agujero de condensación 1 en la pared del perfil, y los siguientes agujeros 2-4 se colocan en el sentido de las agujas del reloj en las siguientes paredes del perfil. Los agujeros semicirculares se colocan en el extremo inferior de los perfiles huecos cerrados apoyados.
Diámetro agujeros condensación	Define el diámetro de los agujeros de condensación.

Forma de esquinas de placa base


	Descripción
1	Permite definir qué esquinas de la placa cambian de forma. Puede introducir los números de esquina en cualquier orden. No se cambia la forma de las esquinas si no se introduce ningún número.
2	Define el desplazamiento horizontal de la placa desde la línea central de los tornillos. Este desplazamiento funciona cuando Placa envuelta alrededor se define como Automático.
3	Define el desplazamiento vertical de la placa desde la línea central de los tornillos. Este desplazamiento funciona cuando Placa envuelta alrededor se define como Automático.

Desplazamiento y rotación de la viga adicional


	Descripción
1	Define el desplazamiento horizontal de la viga adicional o perfil clave.
2	Define el desplazamiento vertical de la viga adicional.
3	Define la rotación de la viga adicional alrededor de la línea central de la columna.

Creación de viga adicional


Opción	Descripción
	Por defecto No se crea la viga adicional. Auto ValoresPorDefecto puede cambiar esta opción.
	Se crea la viga adicional.
	No se crea la viga adicional.

Tamaño de placa de nivelación


	Descripción
1	Permite definir la longitud extra de la placa de nivelación.

pestaña Tornillos

Utilice la pestaña Tornillos para controlar las propiedades de los tornillos.

Dimensiones del grupo de tornillos


	Descripción
1	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.
2	Dimensión para la posición vertical del grupo de tornillos.
3	Número de tornillos.
4	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
5	Seleccione cómo medir las dimensiones para la posición horizontal del grupo de tornillos. Izquierdo: desde el borde izquierdo de la parte secundaria al tornillo situado más a la izquierda. Mitad: desde la línea central de la parte secundaria hasta la línea central de los tornillos. Derecho: desde el borde derecho de la parte secundaria al tornillo situado más a la derecha.
6	Dimensión para la posición horizontal del grupo de tornillos.

Rotación del grupo de tornillos


	Descripción
1	Define la rotación del grupo de tornillos alrededor de la línea central de la columna, medida desde el alma de la columna.

Eliminación de tornillos


Opción	Descripción
Tolerancia a borde para borrar tornillos	Define la distancia de borde de tornillo mínimo para borrar tornillos. La distancia se mide desde el centro del tornillo hasta el borde de la placa.
Borrar tornillos	Define los tornillos que se borran. Introduzca los números de los tornillos desde el primer tornillo de la primera fila hasta el último tornillo de la última fila, por ejemplo, `1 3 10`. Introduzca `A` o `a` para borrar todos los tornillos.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Longitud corte

Define la profundidad en que Tekla Structures busca las secciones de las partes atornilladas. Puede determinar si el tornillo pasa por un ala o dos.

Nota

Puede definir una nota.

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Pestaña Rigidizadores

Utilice la pestaña Rigidizadores para definir las dimensiones y el achaflanado de los rigidizadores.

Desplazamiento de los rigidizadores


	Descripción
1	Desplazamiento del rigidizador desde la placa base.
2	Desplazamiento del rigidizador desde la columna.

Posiciones de los rigidizadores


	Descripción
1	Posición del rigidizador en el borde de la placa base.
2	Permite definir en qué lados se crean los rigidizadores.

Dimensión de chaflán


	Descripción
1	Dimensión horizontal del chaflán.
2	Dimensión vertical del chaflán.

Tipo chaflán


Opción	Descripción
	Por defecto No chaflán Auto ValoresPorDefecto puede cambiar esta opción.
	Chaflán de línea
	Chaflán convexo
	Chaflán cóncavo
	No chaflán

Pestaña Aguj. hormigonar

Utilice la pestaña Aguj. hormigonar para definir las dimensiones de los agujeros para hormigonar.

Agujeros para hormigonar

Puede definir si se borrarán algunos o todos los agujeros para hormigonar en Elim. agujeros.

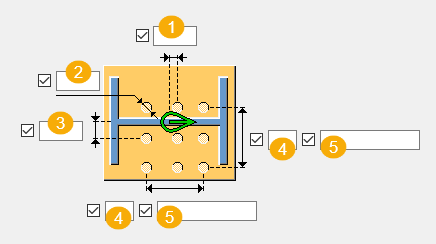

Dimensiones del agujero para hormigonar


	Descripción
1	Ubicación del agujero para hormigonar desde el centro la columna en la dirección del alma.
2	Diámetro del agujero para hormigonar.
3	Ubicación del agujero para hormigonar desde el centro la columna en la dirección del ala.
4	Número de agujeros para hormigonar.
5	Separación entre agujeros para hormigonar Use un espacio para separar los valores de separación. Introduzca un valor para cada separación entre agujeros. Por ejemplo, si hay tres tornillos, introduzca dos valores.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
