Rigidizadores pilar (1030)
Rigidizadores pilar (1030) crea rigidizadores en un punto elegido de una viga.
Objetos creados
-
Rigidizadores
-
Soldaduras
Usar para
| Situación | Descripción |
|---|---|
|
|
Los rigidizadores superior e inferior se crean en una viga. |
Orden de selección
-
Seleccione la viga.
-
Elija un punto de la viga para indicar la posición del rigidizador.
Los rigidizadores se crean automáticamente cuando se elige el punto.
Clave de identificación de parte
| Descripción | |
|---|---|
|
1 |
Rigidizador superior |
|
2 |
Rigidizador inferior |
Pestaña Dibujo
Utilice la pestaña Dibujo para definir las dimensiones de chaflán del rigidizador.

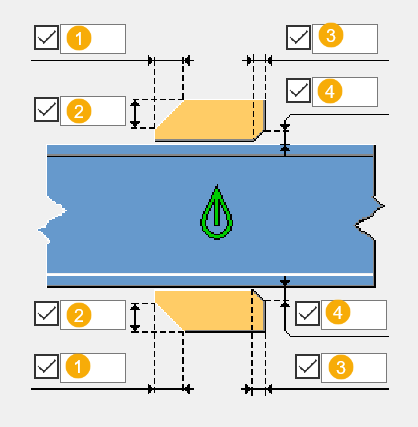

Dimensiones
| Descripción | |
|---|---|
|
1 |
Dimensión del chaflán horizontal |
|
2 |
Dimensión del chaflán vertical |
|
3 |
Dimensión del chaflán horizontal |
|
4 |
Posición vertical del rigidizador Los rigidizadores se crean por defecto en dirección vertical en el centro de la viga. |
Pestaña Partes
Utilice la pestaña Partes para definir las propiedades de las partes.
Partes
| Opción | Descripción | Por defecto |
|---|---|---|
|
Rigidiz. superior |
Espesor, ancho y altura del rigidizador. |
Espesor = 10 mm Anchura = 100 mm Altura = 200 mm |
|
Rigidiz. inferior |
Espesor, ancho y altura del rigidizador. |
Igual que las dimensiones del rigidizador superior |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
Pestaña Parámetros
Utilice la pestaña Parámetros para definir la posición del rigidizador y la adaptación de la viga.

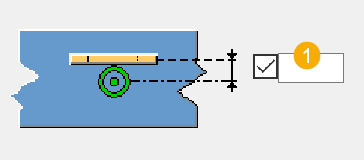

Posición de los rigidizadores
| Descripción | |
|---|---|
|
1 |
Desplazamiento de rigidizador respecto a la línea central de la viga |
Adaptación viga
| Opción | Descripción |
|---|---|
|
|
Por defecto La viga no se corta. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
La viga no se corta. |
|
|
La viga se corta en el punto donde se crean los rigidizadores. |
pestaña General
Haga clic en el siguiente enlace para obtener más información:
Pestaña Análisis
Haga clic en el siguiente enlace para obtener más información:
Soldaduras
Haga clic en el siguiente enlace para obtener más información:
