Agujero conducto (1029)

Agujero conducto (1029) crea orificios o suplementos para conductos a través de vigas o columnas. Puede ajustar el diámetro del agujero o suplemento. Si el agujero es lo suficientemente grande, se pueden añadir rigidizadores al alma para reforzar la parte. Los rigidizadores pueden estar en la parte delantera, posterior o en ambos lados del alma. Se puede crear un hueco entre el suplemento y el alma para fines de adaptación o soldadura. Si es necesario, también se puede crear un hueco entre el borde del agujero del alma interior y el borde interior del rigidizador.

Objetos creados

Agujero del conducto
Suplemento
Rigidizador (opcional)
Soldaduras

Usar para


Situación	Descripción

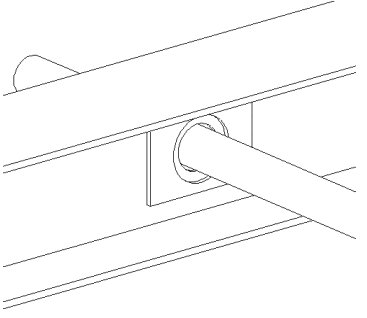

	Orificio del conducto en una viga.

Orden de selección

Seleccione la parte (viga o columna), por la que pasará el conducto.
Elija una posición para el agujero del conducto.

El agujero del conducto se crea automáticamente cuando se elige la posición.

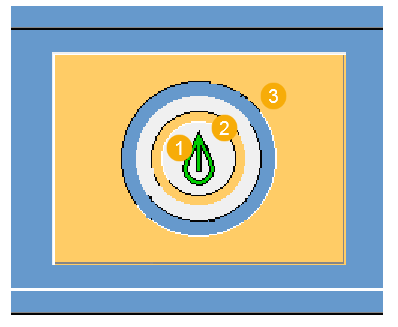

Clave de identificación de parte


	Descripción
1	Agujero del conducto
2	Suplemento
3	Rigidizador

Pestaña Dibujo

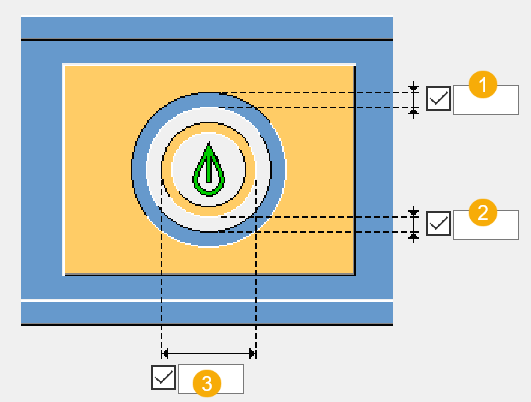

Utilice la pestaña Dibujo para definir las dimensiones del agujero del conducto. También puede definir la longitud y la posición del posible suplemento.

Dimensiones


	Descripción	Por defecto
1	Distancia desde el borde del agujero del alma interior al borde interior del rigidizador. Sólo se aplica si existe un rigidizador.	20
2	Tamaño del hueco entre el suplemento y el alma.	0
3	Diámetro del agujero a cortar en el alma. Solo se aplica si no hay suplemento.	0,25*altura de viga


	Descripción	Por defecto
1	La longitud del suplemento.	2* ancho de la viga
2	Desplazamiento del suplemento perpendicular a la viga.	0

Pestaña Partes

Utilice la pestaña Partes para controlar las propiedades del rigidizador y el suplemento.

Partes


Opción	Descripción
Rigidizador	Espesor, ancho y altura del rigidizador.
Suplemento	Seleccione el perfil de suplemento en la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Parámetros

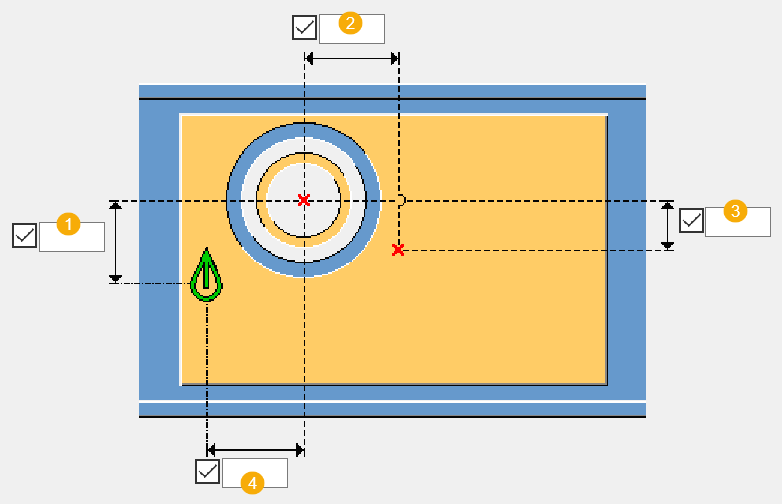

Utilice la pestaña Parámetros para definir las propiedades del agujero y del suplemento, así como la posición del rigidizador.


	Descripción
1	Distancia vertical entre el centro del agujero y el origen del detalle.
2	Distancia horizontal entre el centro del agujero y el centro del rigidizador.
3	Distancia vertical entre el centro del agujero y el centro del rigidizador.
4	Distancia horizontal entre el centro del agujero y el origen del detalle.

Suplemento


Opción	Descripción
	Por defecto Solo se crea el orificio del conducto. Auto ValoresPorDefecto puede cambiar esta opción.
	Solo se crea el orificio del conducto.
	Se crean el orificio del conducto y el suplemento.

Posición de los rigidizadores


Opción	Descripción
	Por defecto Sin rigidizador Auto ValoresPorDefecto puede cambiar esta opción.
	Sin rigidizador
	Rigidizador en la parte delantera del alma
	Rigidizador en la parte posterior del alma
	Rigidizador en ambos lados del alma

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
