Placa de unión (1026)

Placa de unión (1026) crea una placa de unión en una posición elegida en una parte seleccionada.

Objetos creados


Situación	Descripción
	La unión crea una placa de unión en una posición elegida. La forma de la placa puede ser romboidal, triangular, rectangular o circular.

Seleccione la parte.
Elija un punto para indicar la posición de la placa de unión.

La placa de unión se crea automáticamente cuando elige el punto.


	Descripción
1	Placa de unión

Utilice la pestaña Dibujo para definir la posición de la unión.

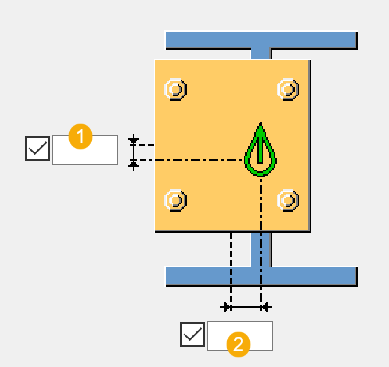

	Descripción
1	Posición vertical de la placa de unión
2	Posición horizontal de la placa de unión

Utilice la pestaña Partes para definir las propiedades de las partes.


Opción	Descripción	Por defecto
Placa	Espesor y anchura de la placa de unión	Espesor = `10 mm` Anchura = `120 mm` para placas con forma de rectángulo y rombo


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Use la pestaña Parámetros para definir la forma de la placa de unión, la forma del chaflán y las dimensiones del chaflán.


Opción	Descripción
	Por defecto Rectangular Auto ValoresPorDefecto puede cambiar esta opción.
	Rectangular
	Diamond
	Triangular
	Circular
	Rectangular por tornillos El tamaño de la placa de unión se determina mediante los valores definidos en la pestaña Tornillos.
	Círculo por tornillos El tamaño de la placa de unión se determina mediante los valores definidos en la pestaña Tornillos.


Opción	Descripción
	Por defecto No chaflán Auto ValoresPorDefecto puede cambiar esta opción.
	No chaflán
	Chaflán de línea
	Chaflán convexo

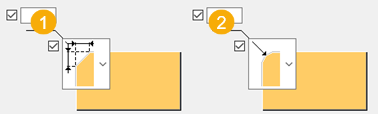

	Descripción	Por defecto
1	Defina la dimensión horizontal y vertical del chaflán de línea.	`20 mm`
2	Defina el radio del chaflán convexo.	`20 mm`

Utilice la pestaña Tornillos para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos.


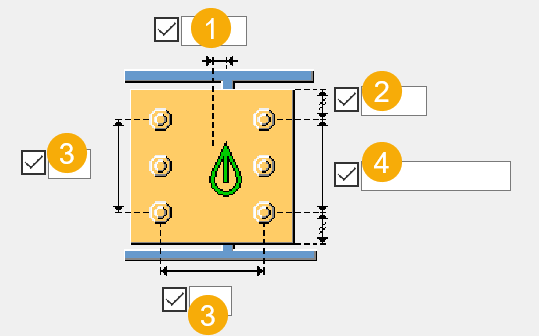

	Descripción
1	Dimensión para la posición horizontal del grupo de tornillos.
2	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
3	Número de tornillos.
4	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.
