Barandilla (1024)
Barandilla (1024) crea una barandilla que consta de un pasamanos, una barandilla inferior, placas inferiores y montantes.
Objetos creados
-
Montantes
-
Barandilla
-
Barandilla inferior
-
Placas inferiores
-
Soldaduras
Usar para
| Situación | Descripción |
|---|---|
|
|
La barandilla se crea en una viga. |
Orden de selección
-
Seleccione la parte principal (viga).
-
Elija un punto inicial en la parte para definir la posición del primer montante.
El detalle se crea automáticamente al elegir la posición.
Clave de identificación de parte
| Descripción | |
|---|---|
|
1 |
Montante |
|
2 |
Barandilla |
|
3 |
Barandilla inferior |
Pestaña Dibujo
Utilice la pestaña Dibujo para definir las dimensiones del detalle.

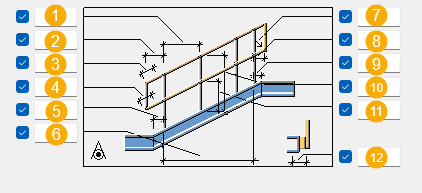

Dimensiones
| Descripción | Por defecto | |
|---|---|---|
|
1 |
Separación máxima entre los montantes |
2000 mm |
|
2 |
Codo en la distancia definida desde el primer montante hasta el punto seleccionado en la barandilla de la parte |
No se crean codos en los extremos de la barandilla. |
|
3 |
Longitud de la sección superior del codo Longitud de la parte recta entre el codo y la barandilla superior, medida a partir de la intersección geométrica de las vigas |
0 |
|
4 |
Longitud de la sección inferior del codo Longitud de la parte recta entre el codo y la barandilla inferior, medida a partir de la intersección geométrica de las vigas |
0 |
|
5 |
Distancia entre el punto seleccionado y el primer montante |
0 |
|
6 |
Longitud horizontal de la barandilla Si introduce 0, solo se crea el primer montante. |
La longitud viene determinada por la dimensión horizontal de la zanca en la que se crea la barandilla. |
|
7 |
Radio del codo de las barandillas |
140 grados |
|
8 |
Codo en la distancia definida desde el último montante en el otro extremo de la barandilla |
No se crean codos en los extremos de la barandilla. |
|
9 |
Distancia entre el extremo de la parte seleccionada y el último montante |
0 |
|
10 |
Distancia desde el borde de la viga al centro de la barandilla |
1000 mm |
|
11 |
Distancia desde el borde de la viga al centro de la barandilla inferior |
La mitad de la altura de la barandilla |
|
12 |
Distancia horizontal desde la línea central de la viga al centro de la barandilla |
0 |
Pestaña Partes
Utilice la pestaña Partes para definir las propiedades de las partes.
Partes
| Opción | Descripción |
|---|---|
|
Perfil montante |
Seleccione el perfil de la base de datos de perfiles. |
|
Perf. barand. sup. |
Seleccione el perfil de la base de datos de perfiles. |
|
Perf. barand. inf. |
Seleccione el perfil de la base de datos de perfiles. |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
Placa inferior
| Opción | Descripción |
|---|---|
|
Crear como |
Seleccione si la placa inferior se crea como una placa o como un perfil de viga. |
|
Placa inferior |
Espesor y altura de la placa de puntera |
|
Placa inferior |
Seleccione el perfil de la base de datos de perfiles. |
Pestaña Parámetros
Utilice la pestaña Parámetros para definir la posición, el nombre de producto, la excentricidad, la longitud y otras propiedades del componente.
Propiedades
| Opción | Descripción | Por defecto |
|---|---|---|
|
Posición barandilla |
Define el lado de la barandilla en relación con la viga. Los valores de excentricidad y desplazamiento apuntan hacia la selección. |
|
|
Nombre producto montante |
Define el nombre de producto del montante. |
|
|
Nombre producto codo |
Define el nombre de producto del codo. |
|
|
Excentricidad barandilla superior |
Define la distancia horizontal desde la línea central de la barandilla al centro de la barandilla. Esta excentricidad se toma en la dirección definida por la posición. |
0 |
|
Excentricidad barandilla inferior |
Define la distancia horizontal desde la línea central de la barandilla al centro de la barandilla inferior. Esta excentricidad se toma en la dirección definida por la posición. |
0 |
|
Longitud máx. barandilla |
Define la longitud máxima del perfil de la barandilla. |
6000 mm |
|
Longitud máx. placa inferior |
Define la longitud máxima de la placa inferior. |
6000 mm |
|
Distribución montantes |
Seleccione cómo están distribuidos los montantes.
|
|
|
Cortes barandilla |
Seleccione el modo en que se cortan las barandillas.
|
A máx montante |
|
Crear conjunto |
Seleccione si desea crear un conjunto que incluya todas las partes del detalle. Si selecciona Sí, las partes se sueldan entre sí con soldaduras invisibles y se puede crear un dibujo de conjunto de todo el detalle. |
No |
|
Crear nodos barandilla |
Seleccione si se crean nodos de barandillas. Si selecciona Sí, se crean nodos de barandilla. Un nodo de barandilla es un pequeño cubo que representa la parte de unión entre el montante y la barandilla. |
No |
|
Tipo unión de montantes |
Seleccione el tipo de unión para los montantes. Los tipos de unión se definen con mayor precisión en el archivo joints.dat. Cualquier unión de Tekla Structures adecuada se puede utilizar como unión de montante. |
Tipo de unión de soldadura |
|
Rotación barandilla inferior |
Seleccione cómo se rota la barandilla inferior. |
|
|
Adaptación de montante a barandilla |
Seleccione si la barandilla se adapta al montante. |
|
|
Juego entre barandilla y montante |
Defina la dimensión de juego. |
Pestaña General
Haga clic en el siguiente enlace para obtener más información:
Pestaña Análisis
Haga clic en el siguiente enlace para obtener más información:
Soldaduras
Haga clic en el siguiente enlace para obtener más información:
