Rigidizador horizontal (1017)

Rigidizador horizontal (1017) crea cuatro placas de rigidizador horizontales en la posición que se elige sobre una viga.

Objetos creados


Situación	Descripción
	Rigidizadores horizontales creados.
	Rigidizadores paralelos creados.

Seleccione una viga.

Puede seleccionar varias vigas mediante una selección de área.
Seleccione una posición en la viga.

Cuando se elige la posición, se crearán automáticamente las placas de rigidizador.


	Descripción
1	Rigidizadores superiores
2	Rigidizadores inferiores

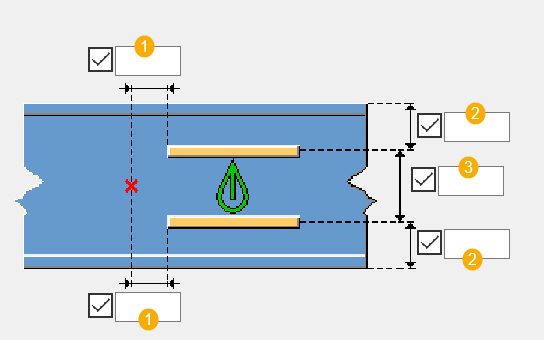

Utilice la pestaña Dibujo para controlar la geometría del detalle.


	Descripción	Por defecto
1	Distancia horizontal entre los rigidizadores y el punto elegido en la viga.	`0`
2	Distancia vertical entre los rigidizadores y el ala de la viga.	0,25*altura de viga
3	Distancia vertical entre los rigidizadores superior e inferior.

Utilice la pestaña Partes para definir las propiedades de las partes.


Opción	Descripción	Por defecto
Rigidizadores superiores	Espesor, ancho y altura de los rigidizadores superiores.	Espesor = espesor de ala superior de viga Ancho = 0.5*(ancho ala superior-espesor alma) Altura = `300 mm`
Rigidizadores inferiores	Espesor, ancho y altura de los rigidizadores inferiores.	Espesor = espesor de ala inferior de viga Ancho = 0.5*(ancho de ala inferior-espesor de alma) Altura = `300 mm`


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
