Placa base rigidizada (1014)

Placa base rigidizada (1014) crea una placa base que está conectada a un extremo de una columna.

Objetos creados

Placa de unión
Rigidizadores
Placas de adaptación (opcionales)
Placa de descanso (opcional)
Viga adicional (opcional)
Placas adicionales que conectan los anclajes
Anclajes
Tornillos
Soldaduras
Componente adicional (opcional)

Usar para


Situación	Descripción
	Placa base con rigidizadores
	Placa base con rigidizadores en el ala
	Placa base con rigidizadores en el ala
	Placa base con rigidizadores en el ala
	Placa base con rigidizadores en el ala
	Placa base con rigidizadores en el alma

Antes de comenzar

Cree una columna.

Orden de selección

Seleccione la parte principal (pilar).
Seleccione una posición.

El detalle se crea automáticamente.

Clave de identificación de parte


	Parte
1	Placa base
2	Placa de adaptación
3	Placa de descanso
4	Viga adicional
5	Rigidizador

Pestaña Dibujo

Utilice la pestaña Dibujo para controlar la posición de la placa base y la longitud y posición de la viga adicional.

Dimensiones


	Descripción	Por defecto
1	Distancia desde el ala hasta el borde de la placa base. Introduzca un valor negativo para agrandar la placa base.
2	Hueco de soldadura.
3	Altura de la viga adicional.	`Igual a ancho de columna`

Desplazamiento de la viga adicional


	Descripción
1	Distancia del rigidizador desde el borde del ala de la columna.
2	Desplazamiento vertical de la viga adicional desde el centro de la columna.
3	Desplazamiento horizontal de la viga adicional desde el centro de la columna.

Pestaña Partes

Utilice la pestaña Partes para controlar las dimensiones de la placa base, placas de alma, placas de ala, viga adicional, placa de nivelación y placas de adaptación.

placa


Opción	Descripción	Por defecto
Placa	Espesor de la placa base.	`PLACA`
Placas alma	Espesor de la placa de alma.	`10 mm`
Pl. ala 4 uds.	Espesor de la placa de ala.	`10 mm`
Placa descanso	Espesor, ancho y altura de la placa de descanso.
Diámetro agujero placa descanso	Diámetro del agujero de la placa de descanso.
Placa adaptación	Espesor, ancho y altura de la placa de adaptación. Puede definir hasta tres placas de adaptación diferentes.
Número de pl. adaptación	Número de placas de adaptación para cada espesor.	`1`
Viga adicional	Perfil de la viga adicional seleccionándola en la base de datos de perfiles.	`HEA 300` (en entorno por defecto)
Rotación viga adicional	Seleccione el tipo de rotación de viga adicional y defina el ángulo de rotación.
Placas horiz.	Espesor de la placa horizontal.
Perfil L, ala	Perfil L del ala seleccionándolo en la base de datos de perfiles.
Perfil L, alma	Perfil L del alma seleccionándolo en la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Clase	Número de clase de parte.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Distancias de borde de tornillo en la placa de adaptación

Define las distancias de borde de tornillo de las placas de adaptación. Si no introduce ninguna distancia, las placas de adaptación tienen el mismo tamaño que la placa base.


	Descripción	Por defecto
1	Distancia de borde de tornillo horizontal en la placa de adaptación.	`30 mm`
2	Distancia de borde de tornillo vertical en la placa de adaptación.	`30 mm`

Forma de la placa de adaptación


Opción	Descripción
	Por defecto Los agujeros están basados en el grupo de tornillos de la unión. Auto ValoresPorDefecto puede cambiar esta opción.
	Los agujeros están basados en el grupo de tornillos de la unión.
	Placa de adaptación de tipo peine con ranuras horizontales. La placa puede montarse desde el lado derecho o izquierdo de la unión.
	Placa de adaptación de tipo peine con ranuras verticales. La placa puede montarse desde arriba de la unión.
	Dos placas de adaptación de tipo peine separadas con ranuras horizontales.
	Dos placas de adaptación de tipo peine separadas con ranuras verticales.

Tolerancia de las ranuras

Define la tolerancia de las ranuras de las placas de adaptación de tipo peine. El ancho de la ranura es el diámetro del tornillo + la tolerancia.

Ranuras de montaje de la placa base


Opción	Descripción
	Por defecto No se crean ranuras de montaje. Auto ValoresPorDefecto puede cambiar esta opción.
	No se crean ranuras de montaje.
	Las ranuras de montaje se crean horizontalmente.
	Las ranuras de montaje se crean verticalmente para la primera y última fila de tornillos. Para las otras filas de tornillos, las ranuras de montaje se crean horizontalmente.

Tolerancia para las ranuras de montaje

Defina la tolerancia para las ranuras de montaje en las placas base. El ancho de la ranura es el diámetro del tornillo + la tolerancia. Si no introduce ningún valor, se utiliza el valor de tolerancia de tornillo.

Pestaña Parámetros

Utilice la pestaña Parámetros para controlar el componente y el agujero para hormigonar.

Agujero para hormigonar

Define si debe crearse o no un agujero para hormigonar en la placa base. El agujero también se crea en la placa de descanso y las placas de adaptación, si existen en el detalle.


Opción	Descripción
	Por defecto No se crea un agujero para hormigonar. Auto ValoresPorDefecto puede cambiar esta opción.
	No se crea un agujero para hormigonar.
	Se crea un agujero para hormigonar.
	Se crean dos agujeros para hormigonar.

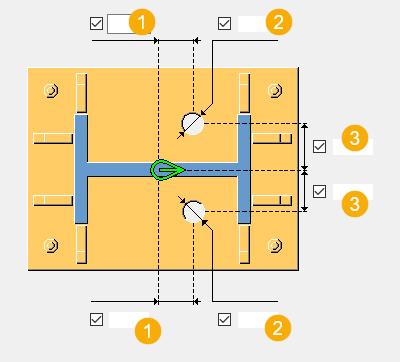

Dimensiones del agujero para hormigonar


	Descripción
1	Ubicación del agujero para hormigonar desde el centro la columna en la dirección del alma.
2	Diámetro del agujero para hormigonar.
3	Ubicación del agujero para hormigonar desde el centro la columna en la dirección del ala.

Uso de componentes adicionales

Puede utilizar componentes adicionales, de sistema o personalizados, para modificar el extremo de la columna o la placa base. Por ejemplo, puede crear placas de refuerzo especiales, preparaciones de soldaduras y agujeros de acceso a las soldaduras en el extremo de la columna.

Si utiliza componentes adicionales, de sistema o personalizados, deberá ajustar las propiedades del extremo de la columna o de la placa base en dichos componentes. Si se utilizan varios componentes posiblemente haya varias soldaduras y cortes.


Opción	Descripción
Componente	Seleccione un componente de sistema o personalizado de la base de datos Aplicaciones y componentes.
Atributos	Seleccione un archivo de atributos para el componente.
Entrada	Define a qué partes se aplicará el componente seleccionado. Por defecto es igual que Base + Columna. Columna define la columna como parte principal. Utilice esta opción para los detalles. Columna + Base define la columna como parte principal y la placa base como parte secundaria. Base + Columna define la placa base como parte principal y la columna como parte secundaria. Base define la placa base como la parte principal.

Tornillos

Utilice la pestaña Tornillos para controlar las propiedades de los tornillos.

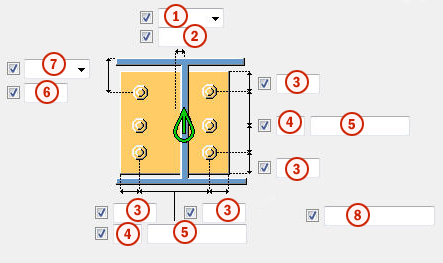

Dimensiones del grupo de tornillos


	Descripción
1	Seleccione cómo medir las dimensiones para la posición horizontal del grupo de tornillos. Izquierdo: desde el borde izquierdo de la parte secundaria al tornillo situado más a la izquierda. Mitad: desde la línea central de la parte secundaria hasta la línea central de los tornillos. Derecho: desde el borde derecho de la parte secundaria al tornillo situado más a la derecha.
2	Dimensión para la posición horizontal del grupo de tornillos.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Número de tornillos.
5	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
6	Dimensión para la posición vertical del grupo de tornillos.
7	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.
8	Define qué tornillos deben borrarse del grupo de tornillos. Especifique los números de los tornillos que desee borrar, separados por un espacio. Los números de tornillos van de izquierda a derecha y de arriba hacia abajo.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Longitud corte

Define la profundidad en que Tekla Structures busca las secciones de las partes atornilladas. Puede determinar si el tornillo pasa por un ala o dos.

Nota

Puede definir una nota.

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Rigidizadores

Utilice la pestaña Rigidizadores para controlar los rigidizadores de placa de alma y los rigidizadores de placa de ala.

Dimensiones del rigidizador de la placa de alma


	Descripción	Por defecto
1	Altura del rigidizador de placa de alma.	`200 mm`
2	Ancho inferior del rigidizador de placa de alma.	`100 mm`

Dimensiones de chaflán de rigidizador de placa de alma


	Descripción
1	Dimensión del chaflán horizontal superior.
2	Dimensión del chaflán vertical superior.
3	Dimensión horizontal del chaflán inferior.
4	Dimensión vertical del chaflán inferior.

Posición del rigidizador de placa de alma

Puede crear rigidizadores para diferentes posiciones utilizando las opciones de posicionamiento del rigidizador de placa de alma.


Opción	Descripción
	Por defecto Tipo 2 Auto ValoresPorDefecto puede cambiar esta opción.
	Tipo 1
	Tipo 2
	Tipo 3
	Tipo 4
	Tipo 5
	Tipo 6
	Tipo 7

Dimensiones del rigidizador de placa de ala


	Descripción	Por defecto
1	Altura del rigidizador de placa de ala.	`200 mm`
2	Ancho inferior del rigidizador de placa de ala.	`100 mm`

Dimensiones de chaflán de rigidizador de placa de ala


	Descripción
1	Dimensión del chaflán horizontal superior.
2	La dimensión del chaflán vertical superior.
3	Dimensión horizontal del chaflán inferior.
4	Dimensión vertical del chaflán inferior.

Posición del rigidizador de placa de ala

Puede crear rigidizadores para diferentes posiciones utilizando las opciones de posicionamiento del rigidizador de placa de ala.


Opción	Descripción
	Por defecto Tipo 2 Auto ValoresPorDefecto puede cambiar esta opción.
	Tipo 1
	Tipo 2
	Tipo 3
	Tipo 4

Dimensiones del rigidizador

Si ha creado los rigidizadores utilizando opciones de posición distintas de las opciones por defecto, podrá definir por separado las dimensiones de la placa para las diferentes posiciones.


	Descripción
1	Ancho del rigidizador.
2	Altura del rigidizador.
3	Ancho del rigidizador.

Ancho de placa de rigidizador

Si ha seleccionado el tipo 5 como posición del rigidizador de placa de alma o el tipo 4 como posición del rigidizador de placa de ala, podrá definir en ancho del rigidizador.


	Descripción	Por defecto
1	Ancho del rigidizador.	`200 mm`

Dimensiones de chaflán de rigidizador


	Descripción
1	Dimensión del chaflán horizontal.
2	Dimensión del chaflán vertical.

Pestaña Anclajes

Utilice la pestaña Anclajes para controlar la creación de los distintos tipos de barras de anclaje.

Dimensiones del anclaje


Opción	Descripción
Perfil barra	Perfil de los anclajes. Puede añadir una nota sobre la parte.
Perfil tuerca	Perfil de las tuercas.
Perfil arandela	Perfil de las arandelas.
Arandela placa	Espesor, ancho y altura de las arandelas de placa.
Placa colada	Espesor, ancho y altura de la placa de colada.
Lechada	Espesor de lechada. La lechada de hormigón le ayuda a modelar columnas encima de partes de hormigón y a colocar la placa base correctamente. También facilita el dimensionamiento del detalle en los dibujos generales. El tipo de unidad de colada de la lechada es Colada in Situ. Por defecto no se crea la lechada de hormigón. Seleccione si la lechada se crea con o sin inclinación por encima o por debajo del punto de creación del detalle. Esto también afecta a las placas de adaptación.

Propiedades de la parte de anclaje


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Placa base con

Seleccione si desea crear la placa base con tornillos, anclajes o un componente personalizado.

Por defecto, la placa base se crea con Tornillos.

Dimensiones de los anclajes


	Descripción	Por defecto
1	Tamaño o longitud de la tuerca.	`diámetro de anclaje`
2	Tamaño o espesor de la arandela.	`mitad de tamaño de tuerca`
3	Hueco entre la placa base y la tuerca o arandela creado encima de la placa base.
4	Longitud del anclaje.	`500 mm`
5	Longitud del anclaje por encima de la placa base.	`50 mm`
6	Distancia entre la placa de colada y la placa base.	`60 mm`
7	Longitud de la rosca superior.	`0 mm`
8	Tipos de anclajes.
9	Dimensiones de los anclajes.

Tipos de anclajes


Opción	Descripción
	Por defecto Tipo 1 Auto ValoresPorDefecto puede cambiar esta opción.
	Tipo 1
	a Radio del gancho b Ancho del gancho	a = `2 x diámetro de anclaje` b = `1/5 de longitud de anclaje`
	a Radio del gancho b Ancho del gancho c Altura del gancho	c = `igual que el ancho del gancho`
	d Longitud del anclaje por debajo de la placa extra e Longitud de la rosca inferior	d = `2 x tamaño de tuerca` e = `4 x tamaño de tuerca más espesor de placa extra`

Dirección del gancho


Opción	Descripción
	Por defecto Tipo 1 Auto ValoresPorDefecto puede cambiar esta opción.
	Tipo 1
	Tipo 2
	Tipo 3
	Tipo 4

Dirección de atornillado

Nota:

Se puede definir la dirección de atornillado si se ha creado una placa base con tornillos.


Opción	Descripción
	Por defecto Dirección de atornillado 1 Auto ValoresPorDefecto puede cambiar esta opción.
	Dirección de atornillado 1
	Dirección de atornillado 2

Tolerancia de agujeros de placa colada


Opción	Descripción	Por defecto
Tolerancia agujeros placa colada	Tolerancia de los agujeros de la placa de colada.	`igual que tolerancia de tornillo`

Tolerancia de agujero de arandela


Opción	Descripción
Crear agujero en arandela	Por defecto no se crea un agujero en la arandela. Tolerancia del agujero de la arandela.

Crear conjunto de todos los anclajes

Define si los anclajes están incluidos en un conjunto de anclajes. También puede incluir placas de descanso en el conjunto.

Crear


	Descripción
1	Permite crear el perfil de tuerca. Puede seleccionar la creación de dos tuercas en la parte superior de los anclajes.
2	Permite crear el perfil de arandela.
3	Permite crear la placa de arandela.

Conjunto de anclaje

Define qué partes del anclaje se incluirán en el conjunto del anclaje.

Puede soldar las placas de arandela por encima y por debajo de la placa base.

Pestaña Placas adicionales

Utilice la pestaña Placas adicionales para controlar la colocación, rotación y tipo de los perfiles (perfil extra 1) creados en la parte inferior de cada barra de anclaje y de los perfiles (perfil extra 2) que conectan las filas de barras de anclajes.

Dimensiones de las partes


Opción	Descripción	Por defecto
Perfil extra 1	Primer perfil extra seleccionándolo en la base de datos de perfiles.	`PL10*100`
Perfil extra 2	Segundo perfil extra seleccionándolo en la base de datos de perfiles.	`PL10*100`

Propiedades de las partes


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Distancia de borde de perfil extra 1


	Descripción	Por defecto
1	Distancia de borde de perfil extra 1.	`50 mm`

Tipo y dirección de perfil extra 1


Opción	Descripción
	Por defecto Tipo 1 Auto ValoresPorDefecto puede cambiar esta opción.
	Tipo 1
	Tipo 2
	Tipo 3

Distancia de borde de perfil extra 2


	Descripción	Por defecto
1	Distancia de perfil extra 2 desde el eje de la barra de anclaje.	`Mitad de tamaño de tuerca o diámetro de anclaje`

Tipo de perfil extra 2


Opción	Descripción
	Por defecto Tipo 1 Auto ValoresPorDefecto puede cambiar esta opción.
	Tipo 1
	Tipo 2
	Tipo 3
	Tipo 4
	Tipo 5
	Tipo 6

Longitud de perfil extra 2


	Descripción	Por defecto
1	Longitud del perfil extra 2 desde el eje de la barra de anclaje.	`50 mm`

Dirección de perfil extra 2


Opción	Descripción
	Por defecto Tipo 1 Auto ValoresPorDefecto puede cambiar esta opción.
	Tipo 1
	Tipo 2

Propiedades de perfil extra 1


Opción	Descripción	Por defecto
Tolerancia agujero	Tolerancia de agujero de perfil extra 1.	`Igual que tolerancia tornillo`
Altura perfil circular	Altura del perfil extra circular 1.
Rotación de perfil	Rotación de perfil del perfil extra 1.	`Delante`

Rotación de perfil extra 2


Opción	Descripción	Por defecto
Rotación perfil extra 2	Rotación de perfil del perfil extra 2.	`Delante`

pestaña General

Haga clic en el siguiente enlace para obtener más información:

pestaña General

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
