Saliente U (1011)

Saliente (1011) crea un saliente en una posición que elige en una viga.

Objetos creados

Perfil de saliente
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Perfil de saliente creado en una viga.

Orden de selección

Seleccione una viga.
Seleccione una posición en la viga.

El perfil de saliente se crea automáticamente cuando se elige la posición.

Clave de identificación de parte


	Descripción
1	Perfil saliente

Pestaña Dibujo

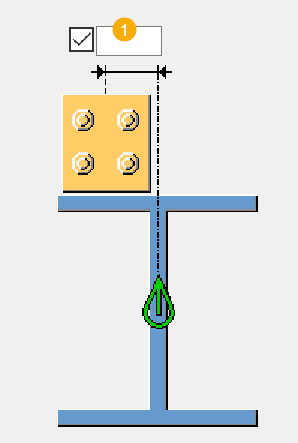

Utilice la pestaña Dibujo para controlar la geometría del detalle.

Dimensiones


	Descripción
1	Distancia desde la línea central del saliente hasta la línea central de la viga. Por defecto, la distancia es cero.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Parte


Opción	Descripción	Por defecto
Perfil	Seleccione el perfil de saliente en la base de datos de perfiles.	`U140`


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir la rotación del saliente.

Rotación de perfil

Seleccione cómo se rota el perfil: hacia atrás, delante, arriba o abajo.


Opción	Descripción
	Por defecto Posterior La opción vacía es para la compatibilidad con versiones anteriores. Auto ValoresPorDefecto puede cambiar esta opción.
	Posterior
	Frontal
	Superior
	Debajo

pestaña Tornillos

Utilice la pestaña Tornillos para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos.

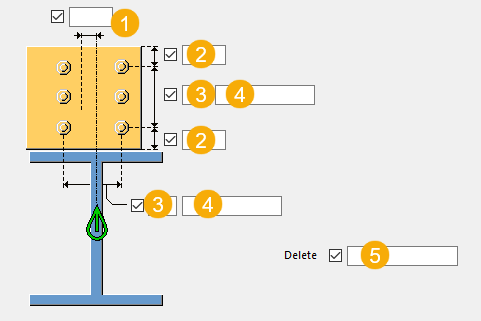

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición horizontal del grupo de tornillos.
2	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
3	Número de tornillos.
4	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
6	Define qué tornillos deben borrarse del grupo de tornillos. Especifique los números de los tornillos que desee borrar, separados por un espacio. Los números de tornillos van de izquierda a derecha y de arriba hacia abajo.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
