Entalladura rigidizada (1006)
Entalladura rigidizada (1006) crea una entalladura y un rigidizador desde la posición que se elija en una viga hasta el extremo de la viga.
Objetos creados
-
Rigidizador
-
Soldaduras
Usar para
| Situación | Descripción |
|---|---|
|
|
Entalladura creada en una viga. |
|
|
Entalladura rigidizada. Corte de entalladura al sesgo en la parte. |
Orden de selección
-
Seleccione una viga.
Puede seleccionar varias vigas mediante una selección de área.
-
Seleccione una posición en la viga.
La entalladura se crea automáticamente al elegir la posición.
Clave de identificación de parte
| Descripción | |
|---|---|
|
1 |
Rigidizador |
Pestaña Dibujo
Utilice la pestaña Dibujo para controlar la geometría del detalle.

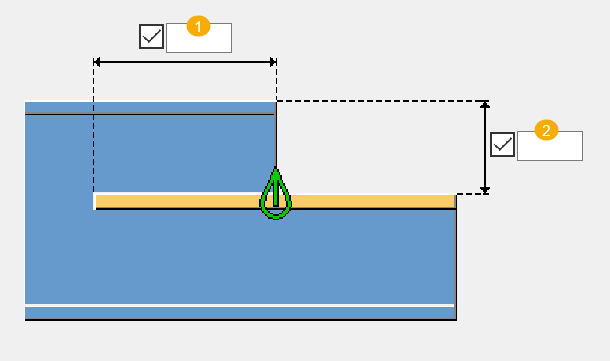

Posición de los rigidizadores
| Descripción | |
|---|---|
|
1 |
Posición del rigidizador desde el borde de la entalladura. |
|
2 |
Posición del rigidizador desde la parte superior de la viga. Por defecto, esta dimensión es 100 mm. |
Pestaña Partes
Utilice la pestaña Partes para definir las propiedades de las partes.
Partes
| Opción | Descripción |
|---|---|
|
Rigidizador |
Espesor y ancho del rigidizador. |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
|
|
Acabado |
Describe cómo se ha tratado la superficie de la parte. |
pestaña General
Haga clic en el siguiente enlace para obtener más información:
Pestaña Análisis
Haga clic en el siguiente enlace para obtener más información:
Soldaduras
Haga clic en el siguiente enlace para obtener más información:
