Abrir/Cerrar Extremos Ángulo (1050)
Abrir/Cerrar Extremos Ángulo (1050) crea la abertura o el cierre de un extremo de un perfil angular cortando y plegando el perfil.
Usar para
Use este componente para crear dibujos de detalle que indiquen dónde abrir o cerrar los perfiles angulares usados en el arriostramiento de torres. En el taller, el perfil angular se fabrica, no se corta.

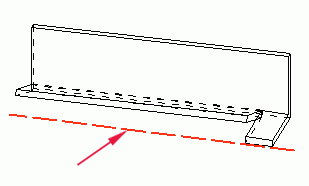

| Ejemplo | Ejemplo |
|---|---|
|
|
|
Para abrir o cerrar la parte interior de un perfil angular, use el componente Abrir/Cerrar ángulo (1051).
Antes de comenzar
-
Cree un perfil angular.
-
Cree un punto para colocar el componente.
-
Defina el plano de trabajo paralelo a la cara externa del lado del perfil angular que desea plegar.
Orden de selección
-
Seleccione el perfil angular.
-
Elija el punto del perfil angular.
El componente se crea al elegir el punto.
Pestaña Parámetros
Use la pestaña Parámetros para definir la ubicación del corte, el ángulo de plegado y qué lado abrir o cerrar.
| Opción | Descripción |
|---|---|
|
Longitud exterior del trozo a abrir/cerrar |
La longitud se mide desde el punto que elija para crear el componente hacia el inicio de la línea de referencia de la parte. |
|
Longitud interior del trozo a abrir/cerrar |
La longitud se mide desde el punto que elija para crear el componente hacia el final de la línea de referencia de la parte. |
|
Ángulo de abertura/cierre |
Defina el ángulo de plegado. |
|
Definir lado a abrir/cerrar |
Seleccione el lado a abrir o cerrar. |
Pestaña General
Haga clic en el siguiente enlace para obtener más información:
Pestaña Análisis
Haga clic en el siguiente enlace para obtener más información:
