Arriostramiento Cartela Atornillada (167)

Arriostramiento cartela atornillada (167) atornilla dos arriostramientos diagonales a dos arriostramientos horizontales, usando una cartela.

Objetos creados


Situación	Descripción
	Se crea una cartela rectangular.
	Los arriostramientos se unen a diferentes caras de una cartela achaflanada.


	Descripción
1	Cartela

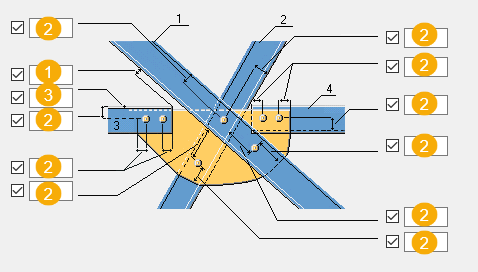

Use la pestaña Dibujo para definir las dimensiones que definen las ubicaciones de los tornillos.


	Descripción
1	Juego entre los arriostramientos
2	Distancia de borde de los tornillos
3	Dimensión del arriostramiento desde el borde de la cartela

Utilice la pestaña Partes para definir las propiedades de las partes.


Opción	Descripción
Cartela	Espesor de la placa de cartela
Tipo placa	Seleccione esta opción para crear una placa achaflanada o rectangular.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Use la pestaña Parámetros para definir las propiedades de los tornillos de los arriostramientos horizontales.


Opción	Descripción
Diámetro	Define el diámetro del tornillo.
Número	Define el número de tornillos.
Tolerancia	Defina la tolerancia del agujero.
Dist. entre tornillos a lo largo de 1er arriostr. horiz.	Define la separación entre tornillos.
Dist. entre tornillos a lo largo de 2º arriostr. horiz.	Define la separación entre tornillos.

Haga clic en el botón Tornillos para definir las propiedades de los tornillos.


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4
