Arriostramiento atornillado (181)

Arriostramiento atornillado (181): atornilla un arriostramiento diagonal a uno o dos arriostramientos horizontales. Los arriostramientos deben estar en el mismo plano.

Objetos creados

Tornillos

Usar para


Ejemplo	Ejemplo

Antes de comenzar

Cree un arriostramiento diagonal y uno o dos arriostramientos horizontales. Los arriostramientos pueden ser vigas armadas.

Orden de selección

Seleccione el primer arriostramiento horizontal.
Seleccione el arriostramiento diagonal.
Seleccione el segundo arriostramiento horizontal (opcional).
Haga clic con el botón central del ratón para crear la unión.

Pestaña Dibujo

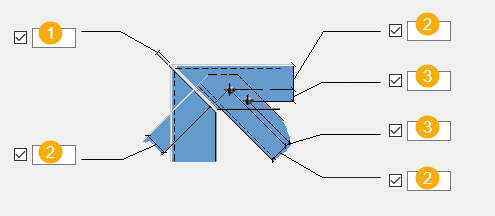

Use la pestaña Dibujo para definir las dimensiones que controlan la posición de los tornillos y el juego entre los arriostramientos.

Dimensiones


	Descripción
1	Juego entre los arriostramientos horizontales Los extremos de los arriostramientos horizontales tienen corte oblicuo.
2	Distancia de borde de los tornillos El extremo del arriostramiento diagonal se corta según la distancia al borde del tornillo.
3	Separación entre tornillos

Si no introduce ninguna dimensión, se usarán los valores por defecto definidos en el archivo gauge_lines.dat.

Pestaña Parámetros

Use la pestaña Parámetros para definir la forma del corte del arriostramiento y para crear un segundo tornillo.

Corte de arriostramiento


Opción	Descripción
Forma corte arriostr. horiz.	Seleccione la forma del corte.
Segundo tornillo común	Seleccione una opción para crear un segundo tornillo. Además, compruebe que ha definido los calibres de los tornillos principales y secundarios para los arriostramientos en la pestaña Dibujo. El valor por defecto es Ningún tornillo. Por defecto, este componente crea un tornillo en la intersección de los calibres de los tornillos principales de los arriostramientos horizontales y diagonales.

Tornillos

Haga clic en el botón Tornillos para definir las propiedades de los tornillos.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis
