Generación de perfiles (9)

Generación de perfiles (9) crea perfiles de revestimiento para paredes y techos.

Objetos creados

Perfiles de viga de acero

Usar para


Situación	Descripción
	Perfil de viga de acero

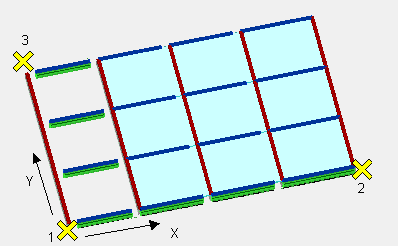

Orden de selección

Elija el punto inicial del panel de revestimiento.
Elija un punto para indicar la dirección x.

Esta dimensión también define el ancho del panel si ha seleccionado la opción Ltot/# para Tipo división en X en la pestaña Parámetros.
Elija un punto para indicar la dirección y.

Esta dimensión también define el alto del panel si ha seleccionado la opción Ltot/# para Tipo división en Y en la pestaña Parámetros.

El panel se crea automáticamente al elegir el punto para la dirección y.

Pestaña Dibujo

La pestaña Dibujo muestra un ejemplo de perfiles de revestimiento.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción
Perfil	Seleccione el perfil de la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Clase	Número de clase de parte.

Crear perfiles en vano


Opción	Descripción
Sí	Se crean todos los perfiles.
No	No se crea ningún perfil.
Sí-primero no	Se crean todos los perfiles, excepto el perfil más próximo al origen.
Sí-último no	Se crean todos los perfiles, excepto el último.
Sí-primero y último no	Se crean todos los perfiles, excepto el primero y el último.
Primera	Se crea el perfil más próximo al origen.
Última	Se crea el perfil más alejado del origen.

Dirección de creación

Define si los perfiles son continuos o individuales, y simples o gemelos. También puede utilizar esta opción para rotar perfiles asimétricos, como ángulos, cambiando la dirección de creación.


Opción	Descripción
	Seleccione una de las siguientes opciones: Se crean perfiles independientes de izquierda a derecha en cada vano. Se crea un perfil continuo de izquierda a derecha. Se crean perfiles independientes de derecha a izquierda en cada vano. Se crea un perfil continuo de derecha a izquierda. Se crean perfiles gemelos independientes en cada vano. Se crean perfiles gemelos continuos que se extienden por todos los vanos.

Desplazamiento Extremo


Opción	Descripción
Mover extremo 1/2	Establece el desplazamiento inicial y final. Mover 1 es el desplazamiento inicial y Mover 2 es el desplazamiento final.

Posición parte


Opción	Descripción
Posición en el plano	Define la posición de la parte en el plano de trabajo.
Rotación	Define la rotación de la parte alrededor de su eje en el plano de trabajo.
Posición en profundidad	Define la profundidad de la posición de la parte.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir el número y la colocación de los perfiles.

Perfiles


Opción	Descripción
Número de perfiles	Define el número de perfiles creados en las direcciones x e y.
Distancia entre perfiles	Define la distancia entre los perfiles en la dirección x e y.
Tipo división en X Tipo división en Y	Ltot/#: el área creada al seleccionar puntos de selección al inicio del componente se divide entre el número de perfiles. Este valor se utiliza como distancia entre perfiles. #xD: se utiliza el número de perfiles y las distancias entre perfiles definidas en el cuadro de diálogo del componente, y se ignora el área seleccionada al inicio.
Desplazamiento global	Los desplazamientos que defina aquí se añaden a los puntos seleccionados en el sistema de coordenadas del modelo.
Combinar	Seleccione si los perfiles se crean en la dirección x o y, o en ambas.
Acabado	Introduzca la propiedad Acabado que se utilizará.
Nota	Introduzca la información adicional necesaria.
Nombre fabricante	Introduzca el nombre del fabricante.

Pestañas Perf.// X_m / Perf.//Y_m

Utilice las pestañas de Perfil para definir las propiedades del perfil en la dirección x e y.

Perfiles


Opción	Descripción
Perfil	Seleccione el perfil de la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.


Opción	Descripción
En el plano	Posición de la parte en el plano de trabajo.
Rotación	Rotación de la parte alrededor de su eje.
En profundidad	Profundidad de posición de la parte.

Pestaña Prop._m

Utilice la pestaña de Propiedades para definir el acabado, la nota y el fabricante de las partes, así como los desplazamientos inicial y final.

Propiedades


Opción	Descripción
Acabado	Introduzca la propiedad Acabado que se utilizará.
Nota	Introduzca la información adicional necesaria.
Fabricante	Introduzca el nombre del fabricante.
Clase	Introduzca una clase para la parte.
Mover extremo 1/2	El primer cuadro es el desplazamiento inicial de la primera viga. El segundo cuadro es el desplazamiento final de la primera viga y también el desplazamiento inicial de la segunda viga (y de cualquier otra viga hasta la última viga). El tercer cuadro corresponde al desplazamiento final de la segunda viga (y de cualquier otra viga hasta la última) y también al desplazamiento inicial de la última viga. El cuarto cuadro es el desplazamiento final de la última viga.
