Viga sección variable (S98)

Viga sección variable (S98) crea una viga armada variable o recta con forma de I.

Objetos creados

Placa de alma
Placa de ala superior
Placa de ala inferior
Soldaduras

Usar para


Situación	Descripción
	Crea una viga armada simple entre dos puntos elegidos.

Antes de comenzar

Asegúrese de que tiene dos puntos para seleccionar.

Orden de selección

Seleccione el punto inicial de la viga.
Elija el punto final de la viga.

La viga se crea automáticamente cuando se elige el punto final.

Clave de identificación de parte


	Descripción
1	Placa de alma
2	Placa de ala superior
3	Placa de ala inferior

Pestaña Dibujo

Utilice la pestaña Dibujo para definir la altura del alma o de toda la viga y los valores de la inclinación.

Dimensiones

Seleccione el tipo de altura de viga en la pestaña Parámetros.


	Descripción
1	Longitud de la inclinación.
2	Altura de la inclinación

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las placas.

Partes


Opción	Descripción
Placa alma	Espesor y ancho de la placa de alma.
Perfil ala sup.	Seleccione el perfil de la base de datos de perfiles.
Perfil ala inf.	Seleccione el perfil de la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir la forma del extremo de la viga, el tipo de altura, el tipo de punto de referencia, la distancia de retroceso del extremo de la viga y la posición de la placa de alma.

Tipo de corte de extremo de viga

Seleccione la forma del extremo de la viga en cada uno de sus extremos.


Opción	Descripción
Vertical en sist. global
Perpendicular a ala superior
En Z de plano actual	Depende de la posición del plano de trabajo.

Tipo de altura de la viga

Afecta a los valores de altura introducidos en la pestaña Dibujo.


Opción	Descripción
	Altura del alma.
	Altura de la viga completa.

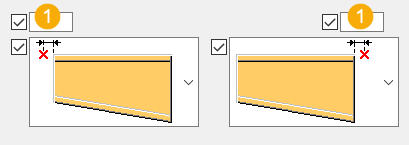

Tipo de punto de referencia

Seleccione la ubicación del extremo de la viga, en relación al punto que elija.


Opción	Opción	Descripción
		Perfil superior, distancia de retroceso.
		Perfil superior, final de placa de alma.
		Placa de alma superior, distancia de retroceso.
		Placa de alma superior, final de placa de alma.
