Pórtico sección variable (S53)

Pórtico sección variable (S53) crea un pórtico armado o partes de él. Puede controlar la inclinación y el tamaño del material empalmado.

Objetos creados

Columnas armadas con placa base y placa de unión
Vigas armadas con placas de unión

Usar para


Situación	Descripción
	Pórtico armado 1 Viga 1 2 Viga 2 En la pestaña Dibujo, utilice las siguientes opciones: Tipo pórtico: Se crean la columna, la primera y la segunda viga. Tipo simetría: Se crea un pórtico simétrico.
	Pórtico armado inclinado En la pestaña Dibujo, utilice las siguientes opciones: Tipo pórtico: Se crean la columna, la primera y la segunda viga. Tipo simetría: Se crea un pórtico simétrico.
	Solo la mitad del pórtico En la pestaña Dibujo, utilice las siguientes opciones: Tipo pórtico: Se crean la columna y la primera viga. Tipo simetría: No se crea el pórtico simétrico.
	Columna armada con placa base y placa de unión En la pestaña Dibujo, utilice las siguientes opciones: Tipo pórtico: Se crea la columna. Tipo simetría: No se crea el pórtico simétrico.
	Viga armada (1) con placas de unión En la pestaña Dibujo, utilice las siguientes opciones: Tipo pórtico: Se crea la primera viga. Tipo simetría: No se crea el pórtico simétrico.
	Viga armada (2) con placas de unión En la pestaña Dibujo, utilice las siguientes opciones: Tipo pórtico: Se crea la segunda viga. Tipo simetría: No se crea el pórtico simétrico.

Limitaciones

Crea un pórtico solo en la dirección X global. La dirección y no es posible.

Antes de comenzar

Asegúrese de que tiene un punto para elegir.

Orden de selección

Seleccione la posición de la columna.

El pórtico se crea automáticamente al elegir la posición.

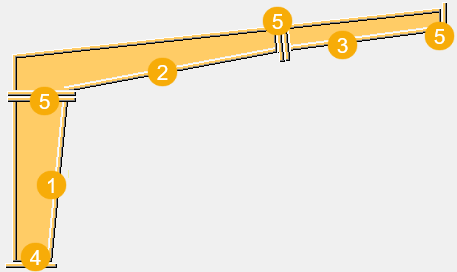

Clave de identificación de parte


	Descripción
1	Pilar
2	Primera viga
3	Segunda viga
4	Placa de unión
5	Placa unión

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones y la ubicación del pórtico relativos a los puntos seleccionados.

Dimensiones


	Descripción
1	Seleccione la dimensión de altura que se debe definir.
2	Define la altura.
3	Dimensión desde el borde externo de la columna hasta la línea central del pórtico.

Tipo de marco


Opción	Descripción
	Se crea la columna.
	Se crea la primera viga.
	Se crea la segunda viga.
	Se crean la columna y la primera viga.
	Se crean la columna, la primera y la segunda viga.

Tipo de simetría


Opción	Descripción
	No se crea el pórtico simétrico.
	Se crea un pórtico simétrico.

Clase de partes

Define la clase de placas de alma y de ala, placas base y placas de unión.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las placas.

Partes


Partes columna	Descripción
Perfil ala sup., Perfil ala inf.	Seleccione el perfil de la base de datos de perfiles.
Espesor de alma	Espesor del alma de la columna.
Placa base	Espesor y ancho de la placa base.
Pl. unión horiz.	Espesor y ancho de la placa de unión horizontal.


Partes dintel 1	Descripción
Perfil ala sup., Perfil ala inf., Perfil ala vertical	Seleccione el perfil de la base de datos de perfiles.
Espesor de alma	Espesor del alma de la primera viga.
Pl. unión horiz.	Espesor y ancho de la placa de unión horizontal.
Pl. unión lateral	Espesor y ancho de la placa de unión lateral.


Partes dintel 2	Descripción
Perfil ala sup., Perfil ala inf.	Seleccione el perfil de la base de datos de perfiles.
Espesor de alma	Espesor del alma de la segunda viga.
Pl. unión izquierda	Espesor y ancho de la placa de unión izquierda.
Pl. de unión derecha	Espesor y ancho de la placa de unión derecha.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Columna

Utilice la pestaña Columna para definir las dimensiones de la columna.

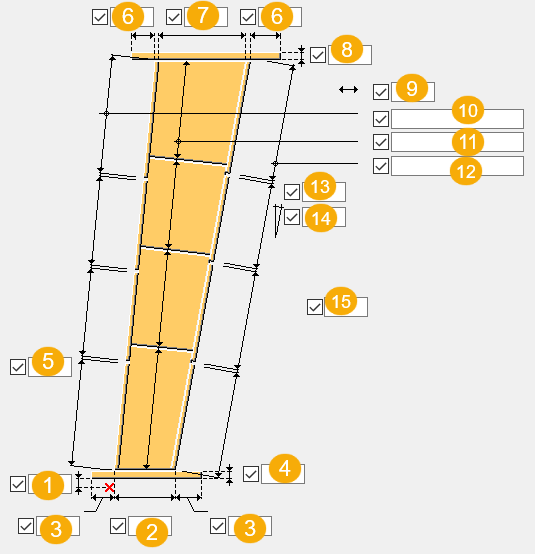

Dimensiones


	Descripción
1	Distancia desde el primer punto seleccionado hasta el final de la columna.
2	Profundidad de columna en el primer extremo. Esto puede ser la altura del alma o de la columna entera, dependiendo de lo que seleccione como medida de profundidad.
3	Dimensión de la extensión de la placa base en la parte inferior de la columna.
4	Espesor de la placa base.
5	Hueco entre las placas del ala superior.
6	Dimensión de la extensión de la placa de unión en la parte superior de la columna.
7	Profundidad de la columna en el segundo extremo. Esto puede ser la altura del alma o de la columna entera, dependiendo de lo que seleccione como medida de profundidad.
8	Espesor de la placa de unión.
9	Dimensión de alineación del extremo de la columna.
10	Longitud de las placas del ala superior. Por ejemplo, para tener cuatro secciones de un metro, introduzca `4*1000`. Deje el cuadro vacío si lo que desea es crear el ala a partir de una sola placa.
11	Longitud de las placas de alma. Por ejemplo, para tener cuatro secciones de un metro, introduzca `4*1000`. Deje el cuadro vacío si lo que desea es crear el alma a partir de una sola placa.
12	Longitud de las placas del ala inferior. Por ejemplo, para tener cuatro secciones de un metro, introduzca `4*1000`. Deje el cuadro vacío si lo que desea es crear el ala a partir de una sola placa.
13	Hueco entre las placas del ala inferior.
14	Inclinación de la columna en porcentaje.
15	Dimensión de rotación de la columna.

Alineación del extremo de la columna


Opción	Descripción
	El corte puede ser vertical u horizontal.
	El corte es perpendicular al ala superior.
	El corte es relativo a la posición actual del plano de trabajo.

Rotación de la columna


Opción	Descripción
	Seleccione cómo se rota la columna y defina la dimensión de la rotación.

Posición de la columna respecto al punto seleccionado


Opción	Descripción
	Mueve la columna para que el punto se encuentre en el ala de la columna.
	Mueve la columna para que el punto se encuentre en el alma de la columna.
	Mueve la columna para que el punto se encuentre en la mitad de la sección transversal de la columna.

Orientación de la placa de alma


Opción	Descripción
	Las placas de alma se cortan de manera perpendicular al ala superior.
	Las placas de alma se cortan en vertical.

Medida de la profundidad


Opción	Descripción
	La profundidad es la profundidad del alma.
	El cálculo de la profundidad se obtiene de las superficies exteriores de las alas superior e inferior.

Pestaña Columna 2

Utilice la pestaña Columna 2 para definir las propiedades y las dimensiones del grupo de tornillos de la placa base.

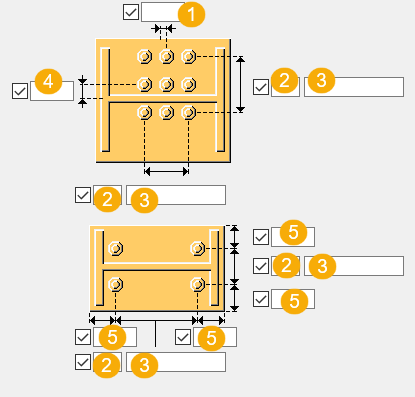

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición horizontal del grupo de tornillos.
2	Número de tornillos.
3	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
4	Dimensión para la posición vertical del grupo de tornillos.
5	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.

Creación de tornillos


Opción	Descripción
	Se crean agujeros.
	Se crean tornillos.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Pestaña Columna 3

Utilice la pestaña Columna 3 para definir las propiedades y las dimensiones del grupo de tornillos de la placa de unión entre la columna y la primera viga.

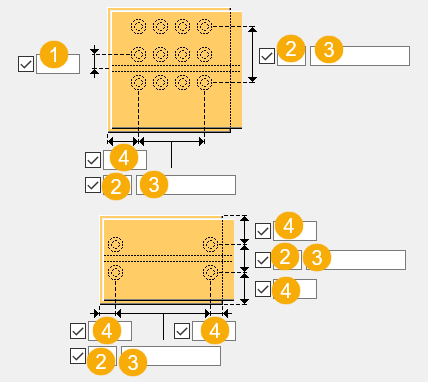

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición vertical del grupo de tornillos.
2	Número de tornillos.
3	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
4	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Pestaña Dintel 1

Utilice la pestaña Dintel 1 para definir las dimensiones de la primera viga.

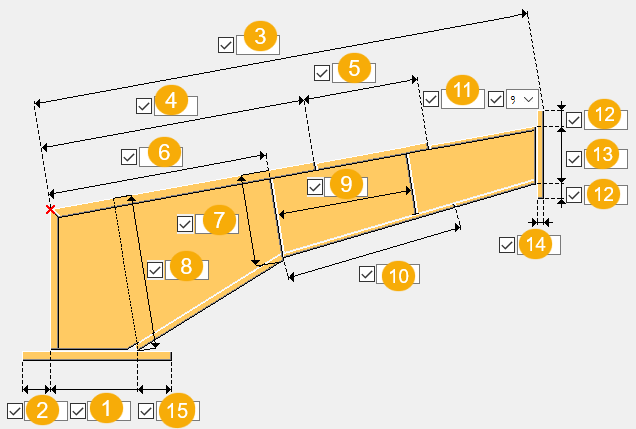

Dimensiones


	Descripción
1	Profundidad de la viga en el primer extremo.
2	Distancia desde el primer punto seleccionado hasta el extremo de la viga.
3	Longitud del ala superior.
4	Longitud de la placa del ala superior hasta el primer hueco del ala.
5	Longitud de la placa del ala superior hasta el segundo hueco del ala.
6	Longitud desde el ala superior al ángulo de inclinación.
7	Altura del alma de la viga en el ángulo de inclinación.
8	Altura del alma de la viga en el extremo de la columna.
9	Longitud de la placa del alma.
10	Longitud de la placa del ala inferior.
11	Inclinación horizontal de la viga, ya sea en porcentaje o en grados.
12	Dimensión de la extensión de la placa de unión.
13	Profundidad de la viga en el segundo extremo.
14	Espesor de la placa de unión.
15	Dimensión de la extensión de la placa de unión.

Orientación de la placa de alma


Opción	Descripción
	Las placas de alma se cortan de manera perpendicular al ala superior.
	Las placas de alma se cortan en vertical.

Alineación de extremo de viga


Opción	Descripción
	El corte puede ser vertical u horizontal.
	El corte es perpendicular al ala superior.

Longitud viga


Opción	Descripción
	Longitud de la viga inclinada
	Longitud de la viga horizontal

Altura viga


Opción	Descripción
	Altura de la viga perpendicular
	Altura de la viga vertical

Corte inferior viga


Opción	Descripción
	Se corta el alma inferior de la viga.
	La parte inferior de la viga se adapta a la placa de unión.

Pestaña Dintel 1_2

Utilice la pestaña Viga 1_2 para definir las propiedades y las dimensiones del grupo de tornillos de la placa de unión entre la primera y la segunda viga.

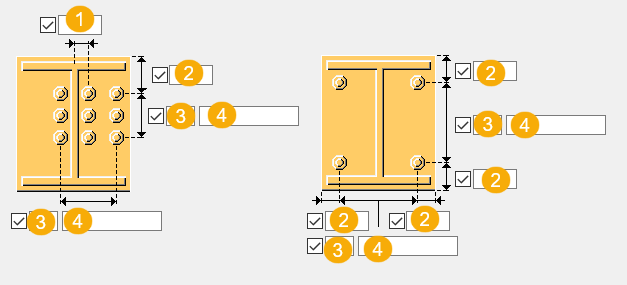

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición horizontal del grupo de tornillos.
2	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
3	Número de tornillos.
4	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Pestaña Dintel 2

Para definir las dimensiones de la segunda viga, utilice la pestaña Dintel 2.

Dimensiones


	Descripción
1	Profundidad de la viga en el primer extremo.
2	Distancia desde el primer punto seleccionado hasta el extremo de la viga.
3	Extensión de la placa de unión en el primer extremo.
4	Espesor de la placa de unión en el primer extremo.
5	Longitud de las placas del ala superior. Por ejemplo, para tener cuatro secciones de un metro, introduzca `4*1000`. Deje el valor en blanco para crear el ala o el alma a partir de una sola placa.
6	Longitud de las placas de alma. Por ejemplo, para tener cuatro secciones de un metro, introduzca `4*1000`. Deje el valor en blanco para crear el ala o el alma a partir de una sola placa.
7	Longitud de las placas del ala inferior. Por ejemplo, para tener cuatro secciones de un metro, introduzca `4*1000`. Deje el valor en blanco para crear el ala o el alma a partir de una sola placa.
8	Hueco entre las placas del ala superior.
9	Hueco entre las placas del ala inferior.
10	Inclinación horizontal de la viga, ya sea en porcentaje o en grados.
11	Espesor de la placa de unión en el segundo extremo.
12	Extensión de la placa de unión en el segundo extremo.
13	Profundidad de la viga en el segundo extremo. Esto puede ser la altura del alma o de la viga entera, dependiendo de lo que seleccione como medida de profundidad.

Posición de la viga respecto al punto seleccionado


Opción	Opción	Descripción
		Mueve la viga para que el punto se encuentre en el ala de la viga.
		Mueve la viga para que el punto se encuentre en el alma de la viga.
		Mueve la viga de manera que el punto se encuentre en la mitad de la sección transversal de la viga.

Alineación de extremo de viga


Opción	Opción	Opción
		El corte puede ser vertical u horizontal.
		El corte es perpendicular al ala superior.
		El corte es relativo a la posición actual del plano de trabajo.

Orientación de la placa de alma


Opción	Descripción
	Las placas de alma se cortan de manera perpendicular al ala superior.
	Las placas de alma se cortan en vertical.

Medida de la profundidad


Opción	Descripción
	El cálculo de la profundidad se obtiene de las superficies exteriores de las alas superior e inferior.
	La profundidad es la profundidad del alma.

Pestaña Dintel 2_2

Para definir las propiedades y dimensiones del grupo de tornillos de la placa de unión en la cumbrera entre las segundas vigas, utilice la pestaña Viga 2_2.

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición horizontal del grupo de tornillos.
2	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
3	Número de tornillos.
4	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
