Pilar sección variable 2 (S44)

Modified: 3 Ene 2022 Tekla Structures 2025

Pilar sección variable 2 (S44)

Pilar sección variable 2 (S44) crea una columna armada soldada, que puede ser recta o de sección variable. Puede controlar la inclinación y el tamaño del material empalmado.

Objetos creados

  • Placas de alma

  • Placas de ala superior

  • Placas de ala inferior

  • Soldaduras

Usar para

Situación Descripción

Una columna sencilla recta compuesta por dos placas de ala y una placa de alma.

Una columna variable más compleja, con un alma formada con varias placas, y alas superior e inferior.

Antes de comenzar

Asegúrese de que tiene un punto para elegir.

Orden de selección

  1. Seleccione la posición de la columna.

    La columna se crea automáticamente al seleccionar la posición.

Clave de identificación de parte

Descripción

1

Placa de alma

2

Placa de ala superior

3

Placa de ala inferior

Pestaña Dibujo

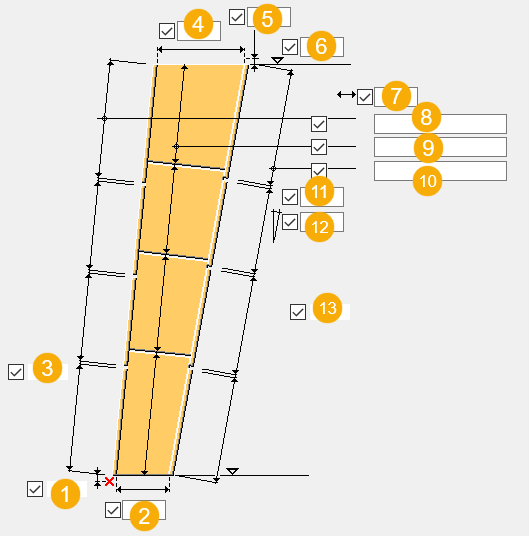

Utilice la pestaña Dibujo para definir las dimensiones y la ubicación de la columna en relación con los puntos elegidos.

Dimensiones

Descripción

1

Distancia desde el primer punto seleccionado hasta el final de la columna.

2

Ancho de la columna en el primer extremo.

3

Hueco entre las placas del ala superior.

4

Ancho de la columna en el segundo extremo.

5

Distancia desde el último punto seleccionado hasta el extremo de la columna.

6

Altura de la columna.

7

Dimensión de alineación del extremo de la columna.

8

Longitud de las placas del ala superior.

Por ejemplo, para tener cuatro secciones de un metro, introduzca 4*1000.

Deje el cuadro vacío si lo que desea es crear el ala o el alma a partir de una sola placa.

9

Longitud de las placas de alma.

Por ejemplo, para tener cuatro secciones de un metro, introduzca 4*1000.

Deje el cuadro vacío si lo que desea es crear el ala o el alma a partir de una sola placa.

10

Longitud de las placas del ala inferior.

Por ejemplo, para tener cuatro secciones de un metro, introduzca 4*1000.

Deje el cuadro vacío si lo que desea es crear el ala o el alma a partir de una sola placa.

11

Hueco entre las placas del ala inferior.

12

Inclinación horizontal de la viga, en porcentaje.

13

Dimensión de rotación de la columna.

Rotación de la columna

Opción Descripción

Seleccione cómo se rota la columna y defina la dimensión de la rotación.

Posición de la columna respecto al punto seleccionado

Opción Descripción

Mueve la columna para que el punto se encuentre en el ala de la columna.

Mueve la columna para que el punto se encuentre en el alma de la columna.

Mueve la columna para que el punto se encuentre en la mitad de la sección transversal de la columna.

Mueve la columna para que el punto se encuentre en el alma de la columna.

Mueve la columna para que el punto se encuentre en el ala de la columna.

Orientación de la placa de alma

Opción Descripción

Las placas de alma se cortan de manera perpendicular al ala superior.

Las placas de alma se cortan en vertical.

Alineación del extremo de la columna

Opción Descripción

El corte puede ser vertical u horizontal.

El corte es perpendicular al ala superior.

El corte es relativo a la posición actual del plano de trabajo.

Medida de la profundidad

Opción Descripción

El cálculo de la profundidad se obtiene de las superficies exteriores de las alas superior e inferior.

La profundidad es la profundidad del alma.

Ala de columna

Opción Descripción

El ala de la columna se adapta perpendicularmente al alma.

El ala de la columna está alineada con el alma.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las placas.

Partes

Opción Descripción

Perfil ala sup.

Seleccione el perfil de la base de datos de perfiles.

Perfil ala inf.

Seleccione el perfil de la base de datos de perfiles.

Espesor pl.alma

Espesor de la placa de alma.

Opción

Descripción

Por defecto

Pos Núm

Prefijo y número inicial del número de posición de parte.

Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.

El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.

Material

Calidad del material.

El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.

Nombre

Nombre que aparece en los dibujos e informes.

Acabado

Describe cómo se ha tratado la superficie de la parte.

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
