Perfil en cruz (S32)

Perfil en cruz (S32) crea una viga armada con un perfil I y dos perfiles T soldados al alma del perfil I.

Objetos creados


Situación	Descripción

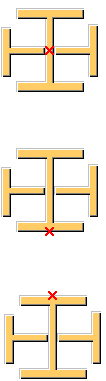

	Viga armada recta. Dos perfiles T soldados a un perfil I.

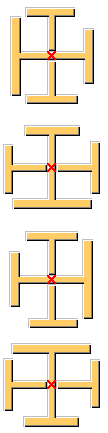

Vigas armadas variables.

Compruebe que tiene dos puntos para seleccionar.

Elija el punto inicial para la viga.
Elija el punto final para la viga.

La viga se crea automáticamente cuando se elige el punto final.


	Descripción
1	Perfil I
2	Perfil T

Utilice la pestaña Dibujo para definir las dimensiones de los perfiles.


	Descripción

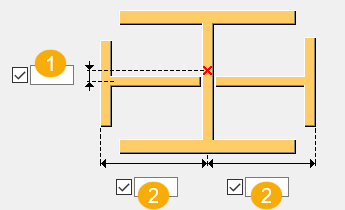

1	Ajuste la ubicación de las partes horizontales con respecto a las partes verticales. El valor de excentricidad es cero por defecto. Los perfiles T están conectados al centro del alma del perfil I.
2	Dimensión del perfil T desde la línea central del perfil I.

Utilice la pestaña Partes para definir el perfil I y las propiedades del perfil T.


Opción	Descripción
Perfil principal	Seleccione el perfil de la base de datos de perfiles.
Perfil sec.1	Seleccione el perfil de la base de datos de perfiles.
Perfil sec.2	Seleccione el perfil de la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Utilice la pestaña Parámetros para definir el nombre, la clase y el acabado de parte, así como la posición, la rotación y la longitud.


Opción	Descripción
Nombre	Defina el nombre, la clase y el acabado de los perfiles.
Clase
Acabado
	Los valores negativos acortan la viga, los valores positivos la alargan. Mueve el extremo de la viga que elija primero. Mueve el extremo de la viga que elija segundo.
	Seleccione la posición en el plano y defina el desplazamiento de la posición en el plano. Consulte Posición horizontal de parte.
	Seleccione una rotación adecuada y defina el desplazamiento de la rotación. Consulte Rotación de parte.
	Seleccione la posición en profundidad y defina el desplazamiento de la posición en profundidad. Consulte Profundidad de posición de parte.

Haga clic en el siguiente enlace para obtener más información:
