Viga cajón (S13)
Viga cajón (S13) crea una viga armada con una sección transversal de cajón.
Objetos creados
-
Viga armada
-
Soldaduras
Usar para
| Situación | Descripción |
|---|---|
|
|
Viga armada recta con una sección transversal. |
No usar para
Vigas armadas variables.
Antes de comenzar
Asegúrese de que tiene dos puntos para seleccionar.
Orden de selección
-
Elija el punto inicial para la viga.
-
Elija el punto final para la viga.
La viga se crea automáticamente cuando se elige el punto final.
Clave de identificación de parte
| Descripción | |
|---|---|
|
1 |
Ala superior |
|
2 |
Ala inferior |
|
3 |
Alma izquierda |
|
4 |
Alma derecha |
Pestaña Dibujo
Utilice la pestaña Dibujo para definir las dimensiones.

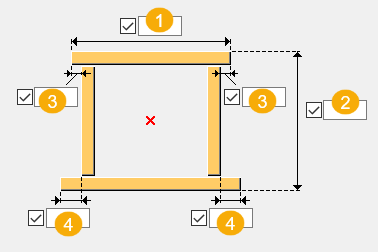

Dimensiones
| Descripción | |
|---|---|
|
1 |
Ancho de la viga |
|
2 |
Altura de la viga |
|
3 |
Dimensión de extensión de ala superior |
|
4 |
Dimensión de extensión de ala inferior |
Pestaña Partes
Utilice la pestaña Partes para definir las propiedades de las partes.
Partes
| Opción | Descripción |
|---|---|
|
Ala superior |
Espesor del ala superior. |
|
Ala inferior |
Espesor del ala inferior. |
|
Alma izquierda |
Espesor del alma izquierda. |
|
Alma derecha |
Espesor del alma derecha. |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
Pestaña Parámetros
Utilice la pestaña Parámetros para definir el nombre, la clase y el acabado de parte, así como la posición, la rotación y la longitud.
|
Opción |
Descripción |
|---|---|
|
Nombre |
Defina el nombre, la clase y el acabado de la viga. |
|
Clase |
|
|
Acabado |
|
|
|
Los valores negativos acortan la viga, los valores positivos la alargan.
|
|
|

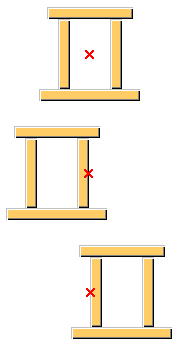

Seleccione la posición en el plano y defina el desplazamiento de la posición en el plano. Consulte Posición horizontal de parte. |
|
|

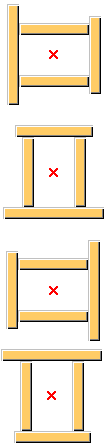

Seleccione una rotación adecuada y defina el desplazamiento de la rotación. Consulte Rotación de parte. |
|
|

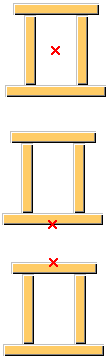

Seleccione la posición en profundidad y defina el desplazamiento de la posición en profundidad. Consulte Profundidad de posición de parte. |
Soldaduras
Haga clic en el siguiente enlace para obtener más información:
