Viga sección variable a viga sección variable (200)

Viga sección variable a viga sección variable (200) crea una unión entre vigas de sección variable.

Objetos creados

Placas de unión (2)
Rigidizadores de ala (4) (opcionales)
Rigidizadores de alma (8) (opcionales)
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Se crean todos los rigidizadores y las placas de unión. Las placas se conectan con ocho tornillos, pero puede utilizar cualquier número de tornillos.

Antes de comenzar

Cree las dos vigas de sección variable.

Orden de selección

Seleccione el alma de la parte principal (primera viga).
Seleccione el alma de la parte secundaria (segunda viga).

La unión se crea automáticamente al seleccionar la parte secundaria.

Clave de identificación de parte


	Descripción
1	Placas de unión
2	Rigidizadores alma
3	Rigidizadores de ala

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones de las placas de unión y los rigidizadores, la ubicación de los rigidizadores y si se adapta el ala de viga.

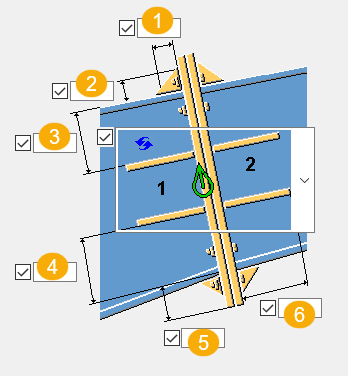

Dimensiones


	Descripción
1	Dimensión horizontal del rigidizador de ala.
2	Dimensión vertical del rigidizador de ala.
3	Distancia del borde del rigidizador de alma superior al ala de la viga.
4	Distancia del borde del rigidizador de alma inferior al ala de la viga.
5	Dimensión de la placa de unión desde el borde de la viga.
6	Dimensión del rigidizador de alma desde la placa de unión.

Rigidizadores alma


Opción	Descripción
	Por defecto Se crean los rigidizadores de alma superior e inferior. Auto ValoresPorDefecto puede cambiar esta opción.
	Se crean los rigidizadores de alma superior e inferior.
	Se crean los rigidizadores de alma superiores.
	Se crean los rigidizadores de alma inferiores.
	No se crean los rigidizadores de alma.

Ala de viga


Opción	Descripción
	Por defecto Las alas de viga son perpendiculares al eje de viga. Auto ValoresPorDefecto puede cambiar esta opción.
	Alas de vigas se adaptan según las placas de unión.
	Las alas de viga son perpendiculares al eje de viga.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las placas de unión, los rigidizadores de alma y los rigidizadores de ala. Defina el espesor de parte como 0 para omitir una parte.

Partes


Opción	Descripción
Placa de unión	Espesor y ancho de la placa de unión.
Rigidizador alma	Espesor y ancho del rigidizador de alma.
Rigidizador ala	Espesor del rigidizador de ala.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Chaflán

Utilice la pestaña Chaflán para definir la forma, el tipo y las dimensiones del rigidizador de ala y de alma.

Rigidizador de ala


Opción	Descripción
	Por defecto Sesgo, esquina achaflanada Auto ValoresPorDefecto puede cambiar esta opción.
	Sesgo, esquina achaflanada
	Cuadrado, una esquina chaflanada
	Cuadrado, dos esquinas biseladas

Tipo chaflán


Opción	Descripción
	Por defecto No chaflán Auto ValoresPorDefecto puede cambiar esta opción.
	No chaflán
	Chaflán de línea
	Chaflán de arco convexo
	Chaflán de arco cóncavo

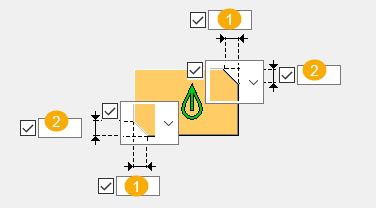

Dimensión de chaflán

Puede definir las dimensiones del chaflán para los rigidizadores de alma y de ala.


	Descripción
1	Dimensión del chaflán horizontal.
2	Dimensión del chaflán vertical.

pestaña Tornillos

Utilice la pestaña Tornillos para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos.

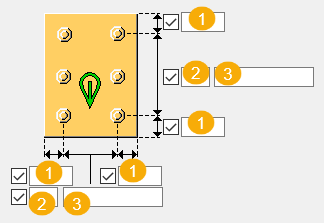

Dimensiones del grupo de tornillos


	Descripción
1	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
2	Número de tornillos.
3	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
