Pilar sección variable a viga sección variable (199)

Pilar sección variable a viga sección variable (199) crea una unión entre un pilar de sección variable y una viga de sección variable. Todas las partes son opcionales.

Objetos creados

Placas de unión (parte superior de pilar, ala de viga)
Rigidizadores de alma (8)
Rigidizador de ala de viga triangular
Rigidizadores de ala triangulares (2)
Rigidizadores de alma de viga (2)
Tornillos
Soldaduras

Usar para


Situación	Descripción
	La unión se crea usando todas las partes posibles. Las placas se conectan usando cuatro tornillos, pero puede utilizar cualquier número de tornillos. 1 Rigidizador ala viga 2 Rigidizadores alma viga 3 Rigidizadores alma 4 Placas de unión 5 Rigidizadores ala

Antes de comenzar

Cree una viga de sección variable.
Cree una columna de sección variable.

Orden de selección

Seleccione el alma de la parte principal (viga).
Seleccione el alma de la parte secundaria (columna).

La unión se crea automáticamente al seleccionar la parte secundaria.

Clave de identificación de parte


	Descripción
1	Placa de unión de viga
2	Placa de unión de pilar
3	Rigidizadores alma
4	Rigidizador de alma de viga
5	Rigidizador de ala de viga
6	Rigidizador de ala

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones de las placas de unión y los rigidizadores y la ubicación de los rigidizadores.

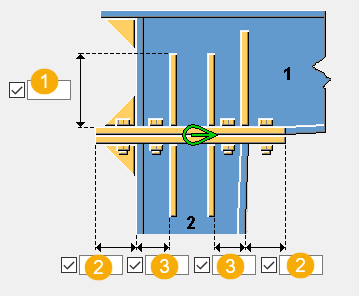

Dimensiones


	Descripción
1	Dimensión del rigidizador de alma desde la placa de unión.
2	Dimensión del borde de la placa de unión desde el borde de la parte secundaria.
3	Dimensión del borde del rigidizador desde el borde de la parte secundaria.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de placa de pilar, placa de viga y rigidizadores. Defina el espesor de parte como 0 para omitir una parte.

Partes


Opción	Descripción
Placa de unión	Espesor y ancho de la placa de unión.
Rigidizador alma	Espesor y ancho del rigidizador de alma.
Rigidizador ala	Espesor del rigidizador de ala.
Rig. ala viga	Espesor del rigidizador de ala de viga.
Rig. alma viga	Espesor y ancho del rigidizador de alma de viga.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir si el ala del pilar y la esquina se adaptan, y las dimensiones de chaflán de rigidizador.

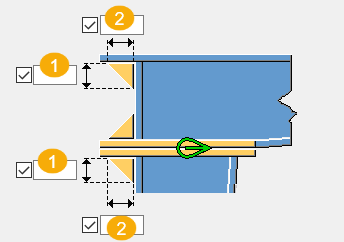

Dimensiones de chaflán de rigidizador


	Descripción
1	Dimensión del chaflán vertical.
2	Dimensión del chaflán horizontal.

Adaptación de ala de pilar


Opción	Descripción
	Ala de columna adaptada según la placa de unión.
	El ala del pilar es perpendicular al eje del pilar.

Adaptación de esquina


Opción	Descripción
	La esquina se adapta.
	La esquina no se adapta.

pestaña Tornillos

Utilice la pestaña Tornillos para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos.

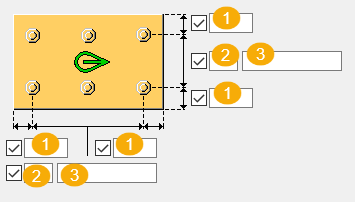

Dimensiones del grupo de tornillos


	Descripción
1	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
2	Número de tornillos.
3	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados


	Descripción
1	Dimensión vertical del agujero ovalado.
2	Dimensión horizontal del agujero ovalado.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
