Cruz envuelta (61)

Cruz envuelta (61) atornilla uno o más arriostramientos a una cartela existente utilizando placas de unión y angulares de unión.

Objetos creados

Placas de unión
Angulares de unión
Placas cortantes
Placas adaptación
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Perfil de arriostramiento: W Los arriostramientos se atornillan a la cartela utilizando angulares de unión y placas de unión.

Antes de comenzar

Cree una cartela y de 1 a 10 arriostramientos.

Orden de selección

Seleccione la parte principal (cartela).
Seleccione la parte secundaria (primer arriostramiento).
Seleccione la segunda parte secundaria (segundo arriostramiento).
Seleccione el parte secundaria subsiguiente (tercer arriostramiento).
Haga clic con el botón central del ratón para crear el componente.

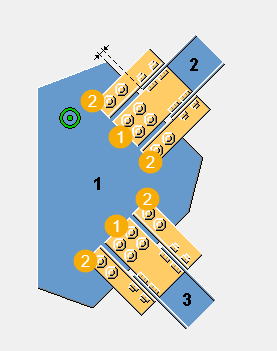

Clave de identificación de parte


	Descripción
1	Placa de unión
2	Angular de unión

Nota:

Tekla Structures utiliza los valores del fichero joints.def para crear este componente.

Pestaña Dibujo

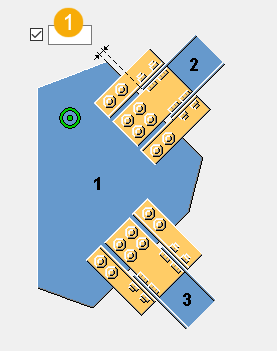

Utilice la pestaña Dibujo para definir la dimensión del hueco entre la cartela y el arriostramiento.


	Descripción
1	Define la dimensión entre la cartela y el arriostramiento.

Pestaña Con. arriostr.

Utilice la pestaña Con.arriostr. para definir las propiedades de la placa de unión, el angular de unión y la placa de relleno. Seleccione si se utilizan perfiles gemelos para la unión del angular.

Partes


	Descripción
Placa de unión	Espesor y ancho de la placa de unión.
Perfil pl. unión	Seleccione el perfil de la placa de unión en la base de datos de perfiles.
Angular superior	Seleccione el angular de unión en la base de datos de perfiles.
Angular inferior	Seleccione el angular de unión en la base de datos de perfiles.
Placa de relleno	Espesor de la placa de relleno.
Placa cortante superior	Espesor, ancho y altura de la placa cortante superior.
Placa cortante inferior	Altura de la placa cortante inferior.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Creación de placas


Opción	Descripción
	Seleccione si desea que se creen una o dos placas de unión entre el alma de arriostramiento y la cartela.
	Seleccione si se crea una placa de relleno entre la placa de unión y el alma del arriostramiento. Por defecto no se crea una placa de relleno.

Creación de angulares de unión

Defina si los arriostramientos se añaden a la cartela usando angulares de unión o placas cortantes, y especifique el número de angulares de unión que se van a crear. Por defecto se crean dos angulares de unión debajo del alma del arriostramiento.

Orientación del angular de unión

Define cómo se coloca el y angular de unión en la unión.


Opción	Descripción
	Por defecto El angular de unión se coloca en la unión de modo que el lado más largo esté conectado a la cartela. Auto ValoresPorDefecto puede cambiar esta opción.
	El angular de unión se coloca en la unión de modo que el lado más largo esté conectado a la parte principal.

Tipo de unión


Opción	Descripción
	Seleccione el tipo de unión (soldadura o tornillos) entre la cartela y la placa de unión.
	Cuando se cree una placa de relleno, seleccione si desea crear una soldadura entre la placa de relleno y la parte secundaria. Puede utilizar esta configuración cuando el tipo de unión sea tornillos.
	Seleccione el tipo de unión (soldadura o tornillos) entre la cartela y el perfil L.

Dimensiones de separación de placa de unión


	Descripción
1	Dimensión de separación horizontal
2	Dimensión de separación vertical

Pestaña Placas adaptación

Utilice la pestaña Placas adaptación para definir las propiedades de las placas de adaptación.

Placas


Opción	Descripción
Pl. adaptación 1, Pl. adaptación 2, Pl. adaptación 3	Espesor, anchura y altura de las placas de adaptación.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Posición y número de placas de adaptación

Puede crear placas de adaptación al conectar arriostramientos a la cartela mediante angulares de unión.


	Descripción
1	Define el hueco entre el arriostramiento y la placa de unión.
2	Define cuántas placas de adaptación se crean en las alas superior e inferior. Introduzca los números de perfil de las placas de adaptación: 1, 2 o 3. Estos son los números que están en la parte superior de la pestaña Placas adaptación. Por ejemplo, si desea crear tres placas de adaptación en el ala superior y desea usar Pl. adaptación 1 dos veces y Pl. adaptación 2 una vez, escriba 1 1 2. El primer número introducido es la placa de adaptación más cercana al ala del arriostramiento.

Pestaña Torn. arriostr.

Utilice la pestaña Torn. arriostr. para controlar los tornillos que conectan los arriostramientos a la cartela.

Dimensiones del grupo de tornillos


	Descripción
1	Número de tornillos.
2	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Dimensión para la posición vertical del grupo de tornillos.
5	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.
6	Seleccione el tipo de tornillo.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Pestaña Torn. ángulo

Utilice la pestaña Torn. ángulo para controlar los tornillos que conectan los angulares de unión.

Dimensiones del grupo de tornillos


	Descripción
1	Número de tornillos.
2	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Dimensión para la posición vertical del grupo de tornillos.

Posición de tornillo vertical


Opción	Descripción
	Posición del tornillo desde el borde del perfil L.
	Posición del tornillo desde la línea central de la parte secundaria.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`

Pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestaña Diseño

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
