Cruz cartela envuelta (60)

Cruz cartela envuelta (60) conecta de 1 a 10 arriostramientos a una cartela donde coinciden 2 o 3 partes para formar una esquina, usando angulares y placas de unión. La cartela se puede envolver alrededor de la tercera parte, normalmente una columna. Conecta la cartela a las partes utilizando angulares o placas de unión, o la suelda directamente a la primera parte seleccionada. Se pueden crear angulares de unión en los extremos de los arriostramientos o en cada lado. Sella los arriostramientos huecos. Los arriostramientos pueden ser de perfil L, W, WT, RHS y tubular.

Objetos creados

Cartela
Placas de unión
Angulares de unión (opcionales)
Placas de cierre (arriostramientos huecos)
Soldaduras

Usar para


Situación	Descripción
	Perfil de arriostramiento: W Perfil de estructura: columna y 2 vigas Cartela atornillada a las vigas mediante angulares de unión. Arriostramientos entallados y atornillados a la cartela.
	Perfil de arriostramiento: RHS Perfil de estructura: columna y viga Cartela atornillada a la columna mediante un angular de unión. Arriostramiento articulado a la cartela.
	Perfil de arriostramiento: L Perfil de estructura: dos vigas a diferentes alturas Cartela entallada y atornillada a ambas vigas usando angulares de unión. Arriostramiento atornillado a la cartela.
	Perfil de arriostramiento: RHS Perfil de estructura: columna y placa base de columna Cartela atornillada a la columna y la placa base utilizando angulares de unión. Arriostramiento articulado a la cartela.

Antes de comenzar

Cree dos o tres partes que se unan para formar una esquina y de 1 a 10 arriostramientos.

Nota:

Tekla Structures utiliza los valores del fichero joints.def para crear este componente.

Orden de selección

Seleccione la parte principal (la primera parte que forma la esquina).
Seleccione la parte secundaria (primer arriostramiento).
Seleccione la segunda parte secundaria (segundo arriostramiento).
Seleccione las siguientes partes secundarias (arriostramientos siguientes).
Seleccione la parte secundaria que forma la esquina.
Si es necesario, seleccione la columna para envolver la cartela alrededor de la columna en la que se unen dos vigas y la columna.
Haga clic con el botón central del ratón para crear el componente.

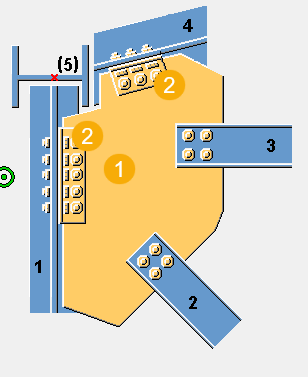

Clave de identificación de parte


	Descripción
1	Cartela
2	Angulares de unión

Pestaña Dibujo

Utilice la pestaña Dibujo para definir la forma de la cartela, la ubicación de los arriostramientos y los angulares de unión, así como la ubicación del punto de trabajo.

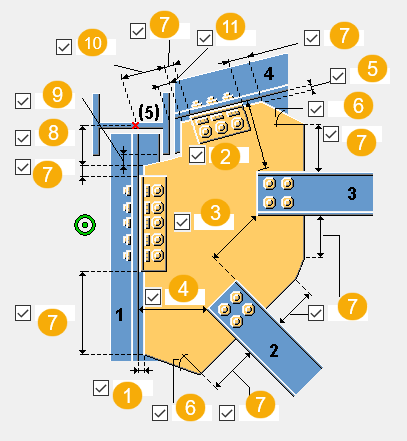

Dimensiones


	Descripción
1	Define la distancia del hueco entre el borde de la cartela y la parte principal.
2	Define la distancia al borde entre la última parte secundaria y el último arriostramiento.
3	Define la distancia entre los arriostramientos.
4	Define la distancia al borde entre el primer arriostramiento y la parte principal.
5	Define la distancia de hueco entre el borde de la cartela y la parte secundaria (la segunda parte que forma la esquina).
6	Define el ángulo de esquina de la cartela (en grados). Este valor afecta a la forma de la cartela.
7	Define la longitud del borde de la cartela. Este valor afecta a la forma de la cartela.
8	Define la distancia del borde de la cartela en relación con el punto de trabajo.
9	Define la distancia del borde de la cartela al ala de la tercera parte.
10	Define la distancia del borde del angular de unión en relación con el punto de trabajo.
11	Define la distancia del borde del angular de unión al ala de la tercera parte.

Posición del punto de trabajo


Opción	Descripción
	Permite seleccionar la posición del punto de trabajo. La posición por defecto es el punto en el que se intersecan dos partes principales. Tekla Structures utiliza el punto de trabajo de un componente para calcular las dimensiones de verificación y las dimensiones de posición de las partes en los dibujos.

Pestaña Cartela

Utilice la pestaña Cartela para definir las propiedades de cartela, placa de unión y angular de unión.

Partes


Opción	Descripción
Cartela	Espesor, anchura y altura de la cartela.
Placas de unión	Espesor y ancho de las placas de unión.
Angular superior Angular inferior	Seleccione el angular de unión en la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Unión de la cartela

Define cómo se conecta la cartela a la parte principal.


Opción	Descripción
	Por defecto La cartela se conecta a la parte principal con un ángulo de unión. Auto ValoresPorDefecto puede cambiar esta opción.
	La cartela se conecta a la parte principal con angulares de unión. Seleccione a qué lado de la cartela se crean los angulares de unión.
	La cartela se conecta a la parte principal con una placa de unión. Seleccione a qué lado de la cartela se crea la placa de unión.

Dimensiones de corte a través de la placa de unión


	Descripción
1	Longitud de corte a través de la placa de unión
2	Radio chaflán
3	Dimensión del chaflán horizontal
4	Dimensión del chaflán vertical

Orientación del angular de unión

Define cómo se coloca el y angular de unión en la unión.


Opción	Descripción
	Por defecto El angular de unión se coloca en la unión de modo que el lado más largo esté conectado a la cartela. Auto ValoresPorDefecto puede cambiar esta opción.
	El angular de unión se coloca en la unión de modo que el lado más largo esté conectado a la parte principal.

Juego montaje

Puede definir el juego entre:

las placas de unión o ángulos de unión de la parte principal y la última parte secundaria
la cartela y las placas de unión o ángulos de unión

Forma de la cartela

Si selecciona la opción para optimizar el peso de la cartela, puede definir si el orden de selección de los arriostramientos afecta a la posición de los mismos.


Opción	Descripción
	Por defecto Auto ValoresPorDefecto puede cambiar esta opción.
	Esta opción optimiza el peso de la cartela.

Posición de la cartela en el arriostramiento

Define dónde se coloca la cartela en el arriostramiento. Si es necesario, puede ajustar la posición de la cartela moviéndola en la dirección z o y.


Opción	Descripción
	Por defecto La cartela se coloca en la mitad del arriostramiento. Auto ValoresPorDefecto puede cambiar esta opción.
	La cartela se coloca en el ala superior del arriostramiento.
	Define cuánto se mueve la cartela en la dirección z.
	Define cuánto se mueve la cartela en la dirección y.

Ángulo de entalladura


Opción	Descripción
	Por defecto Entalladura en ángulo recto Si la cartela colisiona con el pilar, se añade una entalladura a la cartela para que envuelva el pilar. Auto ValoresPorDefecto puede cambiar esta opción.
	Entalladura en ángulo recto
	Entalladura en bisel

Tipo de chaflán de entalladura


Opción	Descripción
	Por defecto Chaflán en bisel Auto ValoresPorDefecto puede cambiar esta opción.
	No chaflán Los bordes con entalladura son paralelos a los bordes de la cartela.
	Chaflán en bisel
	Chaflán redondeado calculado como un cuarto de círculo. Introduzca el diámetro del círculo como la dimensión horizontal del chaflán.
	Chaflán redondeado calculado como tres cuartos de un círculo. Introduzca el diámetro del círculo como la dimensión horizontal del chaflán. El punto central del círculo es la esquina de la entalladura.
	La esquina de la cartela está biselada.
	La esquina de la cartela no está entallada ni achaflanada.

Dimensión de chaflán


	Descripción
1	Dimensión horizontal del chaflán
2	Dimensión vertical del chaflán

Forma de la cartela

El borde de la cartela puede ser perpendicular a la parte principal o a la parte secundaria.


Opción	Descripción
	Seleccione la forma del borde de la cartela entre la última y la penúltima parte secundaria.
	Seleccione la forma del borde de la cartela entre la parte principal y la primera parte secundaria.

Pestaña Con. arriostr.

Utilice la pestaña Con.arriostr. para definir las propiedades de la placa de cierre, la entalladura del arriostramiento y la ranura.

Parte


Opción	Descripción
Placa de cierre	Espesor de la placa de cierre.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

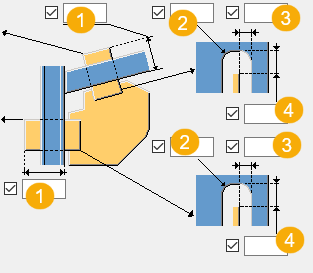

Entalladura del arriostramiento


Opción	Descripción
	Seleccione si el arriostramiento tiene entalladura. Puede que quiera entallar el arriostramiento si la placa choca con el ala de arriostramiento o si desea crear ranuras en arriostramientos huecos. La última opción crea una entalladura y sujeta la placa al arriostramiento con un tornillo.
	Dimensión vertical de la entalladura. Dimensión horizontal de la entalladura. Ángulo de la entalladura.
	Seleccione si se adaptan las partes secundarias (excepto la última).
	Distancia del borde de la placa de cierre desde el borde externo del arriostramiento.

Corte redondo en arriostramiento


Opción	Descripción
	Por defecto Corte en ángulo recto Auto ValoresPorDefecto puede cambiar esta opción.
	Corte en ángulo recto
	Corte redondo Introduzca el valor de radio.

Pestañas Unión cartela 1/Unión cartela 2

Utilice las pestañas Unión cartela 1 y Unión cartela 2 para controlar las propiedades del grupo de tornillos que conecta la cartela a las partes principal y secundarias, así como para controlar la unión del angular de unión.

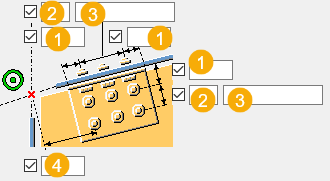

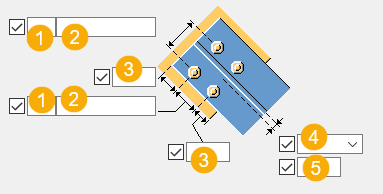

Dimensiones del grupo de tornillos


	Descripción
1	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
2	Número de tornillos.
3	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
4	Dimensión del grupo de tornillos vertical en relación con el punto de trabajo.


	Descripción
1	Ubicación en la que deben ponerse los tornillos.
2	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
3	Número de tornillos.
4	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
5	Seleccione si la cartela o el ángulo de unión (perfil L) se define como la parte principal del componente para los tornillos.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Tipo de unión del ángulo de unión

Define cómo se conecta el ángulo de unión a la cartela y a la parte principal.


Opción	Descripción
	Por defecto Cuando la parte principal es un perfil tubular, los angulares de unión se sueldan a la parte principal y se atornillan a la parte secundaria. De lo contrario, los angulares de unión se atornillan a ambas partes. Auto ValoresPorDefecto puede cambiar esta opción.
	Automático Cuando la parte principal es un perfil tubular, los angulares de unión se sueldan a la parte principal y se atornillan a la parte secundaria. De lo contrario, los ángulos de unión se atornillan a ambas partes.
	La parte principal está atornillada y la parte secundaria está soldada.
	La parte principal está soldada y la parte secundaria está atornillada.
	Ambas partes están atornilladas.
	Ambas partes están soldadas.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Pestaña Tornillos arriostr.1/Tornillos arriostr.2

Utilice las pestañas Tornillos arriostr.1 y Tornillos arriostr.2 para controlar los tornillos que conectan el primer y el segundo arriostramiento a la cartela.

Dimensiones del grupo de tornillos


	Descripción
1	Número de tornillos.
2	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos.
5	Dimensión para la posición vertical del grupo de tornillos.

Distancia de los tornillos

Define la distancia mínima desde los tornillos de la placa de unión hasta el punto de intersección de las líneas centrales de la parte principal y el arriostramiento. Si un arriostramiento es perpendicular a la parte principal, la distancia se mide desde la línea central de la parte principal hasta los tornillos más cercanos.


Opción	Opción

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Pestaña Torn. ángulo

Utilice la pestaña Torn. ángulo para controlar los tornillos que conectan los angulares de unión.

Parte


Opción	Descripción
Perfil L	Seleccione el angular de unión en la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Dimensiones del grupo de tornillos


	Descripción
1	Número de tornillos.
2	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Define la distancia de borde entre el angular de unión y el arriostramiento.
5	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos.
6	Dimensión para la posición vertical del grupo de tornillos.

Posición del angular de unión


Opción	Descripción
	Seleccione la posición del angular de unión.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestaña Diseño

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
