Unión arriostramiento (110)

Unión arriostramiento (110) conecta de 1 a 10 arriostramientos a una viga o columna atornillándolos a una cartela y soldando o atornillando la cartela a la viga o columna.

Los arriostramientos pueden estar:

Ubicados en el mismo plano de trabajo que la viga o la columna, o estar al sesgo
En el mismo lado o a cada lado de la viga o la columna

Objetos creados

Cartela
- Una cartela, si los arriostramientos están situados en el mismo lado de la viga o columna
- Una cartela a cada lado de la viga o columna, si los arriostramientos están situados a ambos lados de la viga o columna. Las placas se sueldan en el taller para crear una cartela plegada.
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Dos cartelas soldadas en el taller para formar una placa plegada. Arriostramientos atornillados directamente a la cartela. Perfil de arriostramiento: L
	La cartela se suelda a la columna. Las almas de arriostramiento se atornillan a la cartela. No se crea ningún rigidizador. Perfil de columna o viga: L Perfil de arriostramiento: L

Antes de comenzar

Cree una viga o una columna y de 1 a 10 arriostramientos.

Orden de selección

Seleccione la parte principal (viga o columna).
Seleccione la parte secundaria (primer arriostramiento).
Seleccione las segundas partes secundarias (segundo arriostramiento, hasta 10 arriostramientos).
Haga clic con el botón central del ratón para crear la unión.

Clave de identificación de parte


	Descripción
1	Cartela

Pestaña Dibujo

Use la pestaña Dibujo para definir las dimensiones de la cartela, el juego del arriostramiento y las opciones de corte de los extremos del arriostramiento a ambos lados de la parte principal.

Dimensiones


	Descripción
1	Longitud del borde de la cartela Este valor afecta a la forma de la cartela.
2	Ángulo de esquina de la cartela (en grados) Este valor afecta a la forma de la cartela.
3	Distancia entre el borde del arriostramiento y la parte principal
4	Distancia del borde de la cartela desde la parte principal

Corte de extremo de arriostramiento


Opción	Descripción
	Por defecto Los extremos del arriostramiento están cortados a escuadra. Auto ValoresPorDefecto puede cambiar esta opción.
	Los extremos del arriostramiento están cortados a escuadra.
	Los extremos del arriostramiento se cortan perpendicularmente.

Pestaña Cartela

Use la pestaña Cartela para definir las propiedades de la cartela, las propiedades de la entalladura del arriostramiento y la soldadura.

Partes


Opción	Descripción
Cartela	Espesor, anchura y altura de la cartela


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Nota: Los siguientes ejemplos muestran únicamente algunas de las opciones disponibles. En la pestaña Cartela encontrará más opciones.

Posición de la cartela en el arriostramiento

Define dónde se coloca la cartela en el arriostramiento. Si es necesario, puede ajustar la posición de la cartela moviéndola en la dirección z o y.


Opción	Descripción
	Por defecto La cartela se coloca en la mitad del arriostramiento. Auto ValoresPorDefecto puede cambiar esta opción.
	La cartela se coloca en el ala superior del arriostramiento.
	Define cuánto se mueve la cartela en la dirección z.
	Define cuánto se mueve la cartela en la dirección y.

Forma de la cartela

Si selecciona la opción para optimizar el peso de la cartela, puede definir si el orden de selección de los arriostramientos afecta a la posición de los mismos.


Opción	Descripción
	Por defecto Auto ValoresPorDefecto puede cambiar esta opción.
	Esta opción optimiza el peso de la cartela.

Posición del arriostramiento


Opción	Descripción
	Por defecto No afecta a la posición del arriostramiento. Auto ValoresPorDefecto puede cambiar esta opción.
	El primer arriostramiento seleccionado se coloca lo más cerca posible de la parte principal.

Entalladura del arriostramiento


Opción	Descripción
	Seleccione si el arriostramiento tiene entalladura. Puede que quiera entallar el arriostramiento si la placa choca con el ala de arriostramiento o si desea crear ranuras en arriostramientos huecos. La última opción crea una entalladura y sujeta la placa al arriostramiento con un tornillo.
	Dimensión vertical de la entalladura Dimensión horizontal de la entalladura Ángulo de entalladura

Forma de la cartela


Opción	Descripción
	Seleccione la forma de la cartela.

Corte de la cartela


Opción	Descripción
	Seleccione si la cartela se corta en la parte superior.

Agujero de cartela

Puede que necesite crear un agujero de orientación en la cartela para indicar la posición de esta al montar la unión en el taller o durante el montaje.


Opción	Descripción
	Seleccione si se crea un agujero en la cartela y el lado del agujero.
	Defina la distancia desde el centro del agujero hasta el borde de la cartela. Define el diámetro del agujero.

Soldadura de la cartela


Opción	Descripción
	Seleccione si la cartela se suelda al arriostramiento.

Dimensiones de plegado


Opción	Descripción
	Introduzca las dimensiones de la línea de plegado para la cartela en uniones al sesgo. La cartela está plegada por los ángulos creados por las partes secundarias.

Dimensionar agujeros en los dibujos

Defina Crear agujeros tornillos extra en cartela como Sí para crear un agujero de tornillo adicional perpendicular a la cartela. Esto contribuye a garantizar que las dimensiones del agujero son correctas cuando la cartela está al sesgo, de modo que el agujero de la cartela no es perpendicular a ella.

Pestaña Torn. cartela

Use la pestaña Torn. cartela para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos que unen la cartela a la viga o columna.

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición horizontal del grupo de tornillos.
2	Seleccione cómo medir las dimensiones para la posición horizontal del grupo de tornillos. Izquierdo: desde el borde izquierdo de la parte secundaria al tornillo situado más a la izquierda. Mitad: desde la línea central de la parte secundaria hasta la línea central de los tornillos. Derecho: desde el borde derecho de la parte secundaria al tornillo situado más a la derecha.
3	Dimensión para la posición vertical del grupo de tornillos.
4	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.
5	Número de tornillos.
6	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Tipo de unión de la cartela


Opción	Descripción
	Por defecto La cartela está soldada. Auto ValoresPorDefecto puede cambiar esta opción.
	La cartela está soldada.
	La cartela está atornillada.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Pestaña Tornillos arriostr.1

Use la pestaña Tornillos arriostr.1 para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos que conectan los arriostramientos a la cartela superior, o solo a la cartela.

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición vertical del grupo de tornillos.
2	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Número de tornillos.
5	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Distancia de los tornillos

Define la distancia mínima desde los tornillos del arriostramiento hasta el punto de intersección de las líneas centrales de la parte principal y el arriostramiento. Si un arriostramiento es perpendicular a la parte principal, la distancia se mide desde la línea central de la parte principal hasta los tornillos más cercanos.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Pestaña Tornillos arriostr.2

Use la pestaña Torn. arriostr.2 para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos que unen los arriostramientos a la cartela inferior.

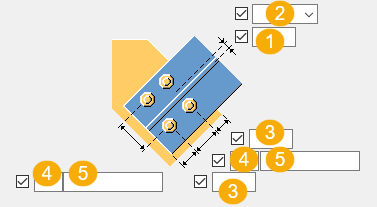

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición vertical del grupo de tornillos.
2	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Número de tornillos.
5	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Distancia de los tornillos

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Pestaña Con. arriostr.

Use la pestaña Con.arriostr. para crear placas de adaptación entre los arriostramientos y la cartela, para atornillar los arriostramientos a la viga o columna, o a la cartela.

Placa de adaptación


Opción	Descripción
	Por defecto Se crea la placa de adaptación. Auto ValoresPorDefecto puede cambiar esta opción.
	No se crea la placa de adaptación.
	Se crea la placa de adaptación.

Arriostramientos de doble atornillado

Por defecto, los arriostramientos se atornillan a la cartela. Puede seleccionar también atornillar los tornillos a la primera o segunda viga, o a la columna seleccionada.


Opción	Descripción
	Atornilla arriostramientos a la cartela. Esta es la opción por defecto.
	Atornilla el primer arriostramiento seleccionado tanto a la cartela como a la primera viga o columna seleccionada.
	Atornilla el primer arriostramiento seleccionado y los posteriores tanto a la cartela como a la primera viga o columna seleccionada.

Dimensiones


	Descripción
1	Distancia de borde de los tornillos
2	Distancia de adaptación de la parte secundaria
3	Distancia de adaptación de la parte secundaria
4 5	Dimensión del borde del arriostramiento

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestaña Diseño

Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
