Arriostramiento pesado (165)

Arriostramiento pesado (165) conecta un solo arriostramiento a una cartela en la que dos partes se unen para formar una esquina.

Objetos creados

Cartela
Placas de unión (ala y alma)
Placas nervio
Placas de adaptación (ala y alma)
Rigidizadores
Tornillos
Soldaduras

Usar para


Situación	Descripción
	La cartela se suelda a la columna. El alma del arriostramiento está atornillada a la cartela con una placa de unión. Las placas de nervio se indican con 1 en la imagen. Perfil de columna o viga: RHS, tubo, I Perfil de arriostramiento: H

No usar para

Vigas inclinadas o al sesgo

Antes de comenzar

Cree dos partes que se unan para formar una esquina y un arriostramiento.

Orden de selección

Seleccione la primera parte que forma la esquina.
Seleccionar el primer arriostramiento.
Seleccione el segundo arriostramiento y los siguientes.
Seleccione la segunda parte que forma la esquina.
Haga clic con el botón central del ratón para crear el componente.

Clave de identificación de parte


	Descripción
1	Cartela
2	Placa de unión
3	Placa de nervio
4	Rigidizador

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones de la cartela y la placa de nervio, y el juego entre la placa y el arriostramiento.

Dimensiones


	Descripción
1	Dimensión vertical de la cartela
2	Dimensión del borde de la placa de nervio desde la parte principal
3	Dimensión de la placa de nervio hasta el borde de la cartela
4	Dimensión de la placa de unión hasta el borde de la cartela
5	Juego entre la cartela y el arriostramiento
6	Longitud de la cartela
7	Dimensión horizontal de la cartela
8	Dimensión del borde de la cartela hasta el punto de referencia
9	Dimensión del borde de la parte secundaria hasta el borde de la placa de adaptación

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción
Cartela	Espesor de la placa de cartela
Placas ala	Espesor de las placas de ala
Placas alma	Espesor de las placas de alma
Placas nervio	Espesor de las placas de nervio
Rigidizador 1	Espesor del rigidizador
Rigidizador 2	Espesor del rigidizador
Placas relleno ala	Espesor de las placas de adaptación de ala El espesor de las placas de adaptación depende del hueco entre la placa de unión y el ala o el alma del arriostramiento, como se muestra en la siguiente tabla.
Pls. relleno alma	Espesor de las placas de adaptación de alma El espesor de las placas de adaptación depende del hueco entre la placa de unión y el ala o el alma del arriostramiento, como se muestra en la siguiente tabla.


Hueco (mm)	Espesor de la placa de relleno de ala	Espesor de la placa de relleno de alma
1	Sin placa	Sin placa
2	2.3	1.6
3	3.2	1.6
4	4.5	2.3
5	4.5	2.3
6	6.0	3.2
7	6.0	3.2
8	9.0	4.5
9	9.0	4.5
10	9	4.5


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Cartela

Use la pestaña Cartela para definir los chaflanes de la cartela y el hueco entre la cartela y el arriostramiento.

Chaflanes de cartela


Opción	Descripción
	No chaflán
	Chaflán de línea Defina la dimensión de chaflán horizontal y vertical.
	Chaflán cóncavo Permite definir el chaflán horizontal.
	Chaflán cóncavo Defina el chaflán horizontal y vertical.

Pestaña Nervios

Use la pestaña Nervios para definir el tamaño y la ubicación de las placas de nervio.


Opción	Descripción
Nervios igual longitud	Seleccione si las placas de nervio tienen la misma longitud.
Placa ala única	Seleccione si desea crear una placa de ala única.

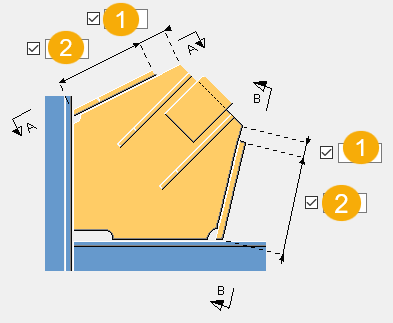

Longitud de placa


	Descripción
1	Longitud del primer nervio
2	Longitud del segundo nervio

Dimensiones de la placa de nervio

Tekla Structures calcula automáticamente las dimensiones siguientes a partir de la longitud de la placa de nervio y las propiedades del grupo de tornillos.

Defina las dimensiones siguientes:


	Descripción
1	Dimensión de nervio horizontal
2	Dimensiones de nervios verticales
3	Dimensión de nervio horizontal

Pestaña Rigidizadores

Utilice la pestaña Rigidizadores para definir las dimensiones del rigidizador.

Longitud del rigidizador


	Descripción
1	Distancia entre el borde del rigidizador y el borde de la cartela
2	Longitud del rigidizador

Dimensiones del rigidizador


	Descripción
1	Ancho del rigidizador.
2	Longitud de la base del rigidizador.
3	Longitud de la parte sesgada del rigidizador.
4	Distancia desde la línea central del rigidizador.
5	Distancia vertical entre la base del rigidizador y la parte sesgada.

Pestaña Tornillos Alma

Use la pestaña Tornillos alma para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos que sujetan la placa de unión de alma a la cartela.

Dimensiones del grupo de tornillos


	Descripción
1	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
2	Número de tornillos.
3	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Pestaña Tornillos Ala

Use la pestaña Tornillos ala para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos que sujetan la placa de unión de ala a la cartela.

Dimensiones del grupo de tornillos


	Descripción
1	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
2	Número de tornillos.
3	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
4	Dimensión para la posición vertical del grupo de tornillos.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Definir tamaños de placa en marketsizes.dat

En el entorno japonés, Arriostramiento pesado (165) toma los valores de espesor por defecto de las distintas placas del archivo marketsizes.dat, situado en la carpeta \profil\. Este archivo indica los espesores de placa estándar disponibles en las calidades de material específicas. Edite este archivo con cualquier editor de texto estándar, como Bloc de notas.

Nota: Introduzca un valor de espesor en la pestaña Partes para anular el valor por defecto de cualquier placa.

Ejemplo

En este ejemplo, el archivo marketsizes.dat enumera los espesores de placa estándar disponibles en el tipo de material SS400. En la línea DEFAULT se enumeran los espesores disponibles en los demás tipos de materiales.

# Market size (thickness) table
 # Specify the material as given in Tekla Structures material database
 # and after that the market sizes separated by commas
 SS400,1.6,2.3,3.2,4.5,6,9,12,16,19,22,25,28,32,38
 DEFAULT,6,9,12,16,19,22,25,28,32,38

marketsizes.dat file

Pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestaña Diseño

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
