Cruz cartela (62)

Cruz cartela atornilla de 1 a 10 arriostramientos a una viga o a una columna mediante una cartela. La cartela está soldada o atornillada a la viga o columna. Los arriostramientos se atornillan a la cartela utilizando angulares de unión y placas de unión.

Objetos creados

Cartela
Angulares de unión
Placas de unión
Placas de relleno
Placas de adaptación
Rigidizadores
Tornillos
Cortes
Soldaduras

Usar para


Situación	Descripción
	Perfil de arriostramiento: W La cartela se suelda a la viga. Se utilizan diferentes materiales de unión para cada arriostramiento.
	Perfil de arriostramiento: W La cartela se suelda a la viga. Los arriostramientos se atornillan a la cartela utilizando placas de unión y angulares de unión.
	Perfil de arriostramiento: W La cartela se suelda a la viga. Se utilizan diferentes materiales de unión para cada arriostramiento.
	Cartela envuelta a arriostramiento de sección W. Varias opciones de unión de arriostramiento. Soldado/atornillado, atornillado/atornillado.

Antes de comenzar

Cree una viga o una columna y de 1 a 10 arriostramientos.

Orden de selección

Seleccione la parte principal (viga o columna).
Seleccione la parte secundaria (primer arriostramiento).
Seleccione la segunda parte secundaria (segundo arriostramiento).
Seleccione las siguientes partes secundarias (arriostramientos siguientes).
Haga clic con el botón central del ratón para crear el componente.

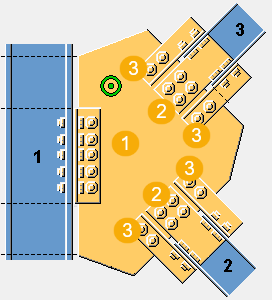

Clave de identificación de parte


	Descripción
1	Cartela
2	Placa de unión
3	Angulares de unión

Nota:

Tekla Structures utiliza los valores del fichero joints.def para crear este componente.

Pestaña Dibujo

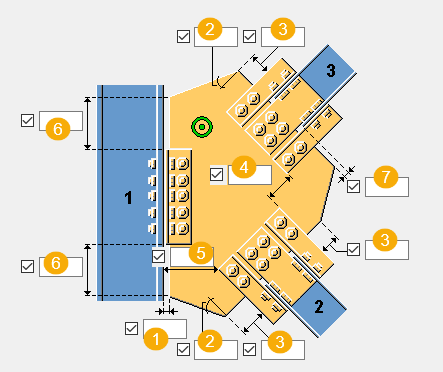

Utilice la pestaña Dibujo para definir las dimensiones que controlan la posición y la forma de la cartela.

Dimensiones


	Descripción
1	Define la distancia del hueco entre el borde de la cartela y la parte principal.
2	Define el ángulo de esquina de la cartela (en grados). Este valor afecta a la forma de la cartela.
3	Define la longitud del borde de la cartela. Este valor afecta a la forma de la cartela.
4	Define la distancia entre los arriostramientos.
5	Define la distancia entre la parte principal y el arriostramiento.
6	Define la distancia entre el angular de unión o el borde de la placa de unión y el borde de la cartela.
7	Define la distancia de separación entre el borde de la cartela y el arriostramiento.

Nota: Los siguientes ejemplos muestran únicamente algunas de las opciones disponibles. En la pestaña Dibujo encontrará más opciones.

Posición de la cartela

Define cómo se coloca la cartela cuando se utiliza una placa base.


Opción	Descripción
	Por defecto Cartela paralela a la parte principal. Auto ValoresPorDefecto puede cambiar esta opción.
	La cartela es paralela al arriostramiento.
	Cartela paralela al arriostramiento, sin placa base.

Dimensiones de la cartela


Opción	Descripción
	Por defecto La cartela no se extiende a través de la parte principal. Defina la dimensión de corte de la cartela. Auto ValoresPorDefecto puede cambiar esta opción.
	La cartela no se extiende a través de la parte principal. Defina la dimensión de corte de la cartela.
	La cartela se extiende a través de la parte principal. Defina la dimensión de la extensión de la cartela.
	La cartela se extiende a través de la parte principal. Define la dimensión de extensión de la placa en la cara opuesta.

Pestaña Cartela

Utilice la pestaña Cartela para controlar las propiedades, posición y forma de la cartela, y las propiedades y orientación de la placa de unión y el angular de unión.

Placas


Opción	Descripción
Cartela	Espesor, anchura y altura de la cartela.
Placas de unión	Espesor y ancho de la placa de unión.
Perfil L	Seleccione el angular de unión en la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Nota: Los siguientes ejemplos muestran únicamente algunas de las opciones disponibles. En la pestaña Cartela encontrará más opciones.

Unión de la cartela

Define cómo se conecta la cartela a la parte principal.


Opción	Descripción
	Por defecto La cartela está directamente soldada a la parte principal. Auto ValoresPorDefecto puede cambiar esta opción.
	La cartela se conecta a la parte principal con angulares de unión. Seleccione a qué lado de la cartela se crean los angulares de unión.
	La cartela se conecta a la parte principal con una placa de unión. Seleccione a qué lado de la cartela se crea la placa de unión.

Orientación del angular de unión

Define cómo se coloca el y angular de unión en la unión.


Opción	Descripción
	Por defecto El angular de unión se coloca en la unión de modo que el lado más largo esté conectado a la cartela. Auto ValoresPorDefecto puede cambiar esta opción.
	El angular de unión se coloca en la unión de modo que el lado más largo esté conectado a la parte principal.

Forma de la cartela

Si selecciona la opción para optimizar el peso de la cartela, puede definir si el orden de selección de los arriostramientos afecta a la posición de los mismos.


Opción	Descripción
	Por defecto Auto ValoresPorDefecto puede cambiar esta opción.
	Esta opción optimiza el peso de la cartela.

Posición del arriostramiento


Opción	Descripción
	Por defecto No afecta a la posición del arriostramiento. Auto ValoresPorDefecto puede cambiar esta opción.
	El primer arriostramiento seleccionado se coloca lo más cerca posible de la parte principal.

Posición de la cartela en el arriostramiento

Define dónde se coloca la cartela en el arriostramiento. Si es necesario, puede ajustar la posición de la cartela moviéndola en la dirección z o y.


Opción	Descripción
	Por defecto La cartela se coloca en la mitad del arriostramiento. Auto ValoresPorDefecto puede cambiar esta opción.
	La cartela se coloca en el ala superior del arriostramiento.
	Define cuánto se mueve la cartela en la dirección z.
	Define cuánto se mueve la cartela en la dirección y.

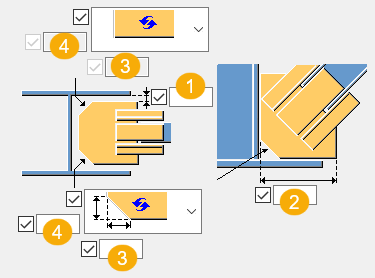

Chaflán de la cartela

Defina el tipo y las dimensiones del chaflán de la cartela y el límite del ángulo para arriostramiento paralelo.



1	Distancia entre la placa de unión y el ala interior de la parte principal.
2	Distancia horizontal entre el borde de la cartela y el ala de la parte principal.
3	Dimensión horizontal del chaflán. Por defecto, no se crea el segundo chaflán.
4	Dimensión vertical del chaflán. Por defecto, no se crea el segundo chaflán.

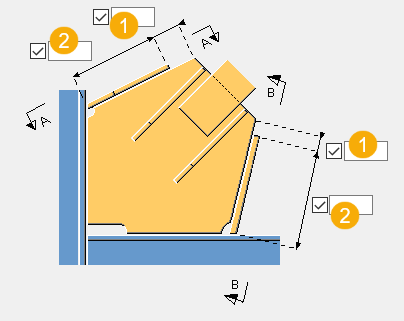

Tamaño de corte

Si la cartela se extiende a través de la parte principal, defina el tamaño del corte creado en la cartela.


	Descripción
1	Define el tamaño horizontal del corte.
2	Define el tamaño vertical del corte.
3	Define el radio del corte redondo.

Pestaña Con. arriostr.

Utilice la pestaña Con.arriostr. para definir las propiedades de la placa de unión, el angular de unión y la placa de relleno. Seleccione si se utilizan perfiles gemelos para la unión del angular.

Partes


Parte	Descripción
Placa de unión	Espesor y ancho de la placa de unión.
Perfil de unión	Seleccione el perfil de la base de datos de perfiles.
Perfil L 1 a cartela, Perfil L 2 a cartela	Seleccione el angular de unión en la base de datos de perfiles.
Placa de relleno	Espesor y altura de la placa de relleno.
Placa 1 a cartela	Espesor, ancho y altura de la placa.
Placa 2 a cartela	Altura de la placa.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Creación de placas


Opción	Descripción
	Seleccione si desea que se creen una o dos placas de unión entre el alma de arriostramiento y la cartela.
	Seleccione si se crea una placa de relleno entre la placa de unión y el alma del arriostramiento. Por defecto no se crea una placa de relleno.
	Seleccione el lado de creación de la placa de relleno. Puede utilizar esta opción cuando haya seleccionado la creación de dos placas de unión.

Creación de angulares de unión

Defina si los arriostramientos se añaden a la cartela usando angulares de unión o placas cortantes, y especifique el número de angulares de unión que se van a crear. Por defecto se crean dos angulares de unión debajo del alma del arriostramiento.

Orientación del angular de unión

Define cómo se coloca el y angular de unión en la unión.


Opción	Descripción
	Por defecto El angular de unión se coloca en la unión de modo que el lado más largo esté conectado a la cartela. Auto ValoresPorDefecto puede cambiar esta opción.
	El angular de unión se coloca en la unión de modo que el lado más largo esté conectado a la parte principal.

Tipo de unión


Opción	Descripción
	Seleccione el tipo de unión (soldadura o tornillos) entre la cartela y la placa de unión.
	Cuando se cree una placa de relleno, seleccione si desea crear una soldadura entre la placa de relleno y la parte secundaria. Puede utilizar esta configuración cuando el tipo de unión sea tornillos.
	Seleccione el tipo de unión (soldadura o tornillos) entre la cartela y el perfil L.

Parte principal tornillo perfil L/placa


Opción	Descripción
Cartela Tornillo	Seleccione la parte principal del tornillo: Cartela o Perfil L/placa.

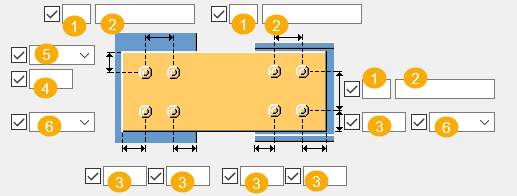

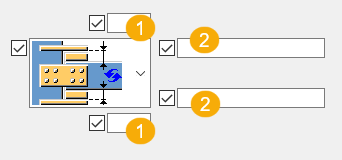

Dimensiones de separación de placa de unión


	Descripción
1	Dimensión de separación horizontal
2	Dimensión de separación vertical

Pestaña Placas adaptación

Utilice la pestaña Placas adaptación para definir las propiedades de las placas de adaptación.

Placas


Opción	Descripción
Pl. adaptación 1, Pl. adaptación 2, Pl. adaptación 3	Espesor, anchura y altura de las placas de adaptación.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Posición y número de placas de adaptación

Puede crear placas de adaptación al conectar arriostramientos a la cartela mediante angulares de unión.


	Descripción
1	Define el hueco entre el arriostramiento y la placa de unión.
2	Define cuántas placas de adaptación se crean en las alas superior e inferior. Introduzca los números de perfil de las placas de adaptación: 1, 2 o 3. Estos son los números que están en la parte superior de la pestaña Placas adaptación. Por ejemplo, si desea crear tres placas de adaptación en el ala superior y desea usar Pl. adaptación 1 dos veces y Pl. adaptación 2 una vez, escriba 1 1 2. El primer número introducido es la placa de adaptación más cercana al ala del arriostramiento.

Pestaña Unión cartela

Utilice la pestaña Unión cartela para controlar las propiedades del grupo de tornillos que conecta la cartela a la parte principal, así como para controlar la unión del angular de unión.

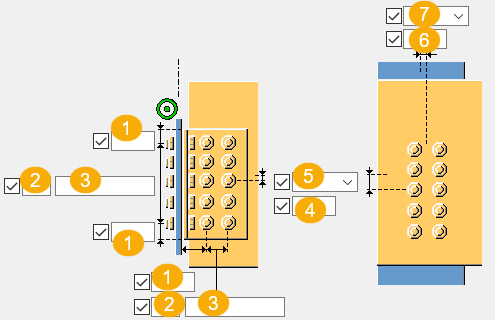

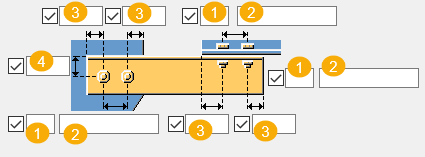

Dimensiones del grupo de tornillos


	Descripción
1	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
2	Número de tornillos.
3	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
4	Dimensión para la posición vertical del grupo de tornillos.
5	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos.
6	Dimensión para la posición horizontal del grupo de tornillos.
7	Seleccione cómo medir las dimensiones para la posición horizontal del grupo de tornillos.


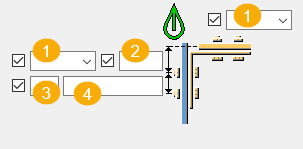

	Descripción
1	Ubicación en la que deben ponerse los tornillos.
2	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
3	Número de tornillos.
4	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Tipo de unión del angular de unión

Define cómo se conecta el ángulo de unión a la cartela y a la parte principal.


Opción	Descripción
	Por defecto La parte principal está atornillada y la parte secundaria está soldada. Auto ValoresPorDefecto puede cambiar esta opción.
	Automático Cuando la parte principal es un perfil tubular, los angulares de unión se sueldan a la parte principal y se atornillan a la parte secundaria. De lo contrario, los angulares de unión se atornillan a ambas partes.
	La parte principal está atornillada y la parte secundaria está soldada.
	La parte principal está soldada y la parte secundaria está atornillada.
	Ambas partes están atornilladas.
	Ambas partes están soldadas.

Tornillos en la cartela

Defina si la cartela se conecta a la parte principal con tornillos cuando no se utilizan angulares de unión.


	Descripción
	Por defecto No se crean tornillos en la cartela. Auto ValoresPorDefecto puede cambiar esta opción.
	Se crean tornillos en la cartela.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Pestaña Rigidizadores

Utilice la pestaña Rigidizadores para definir las propiedades y las dimensiones de los rigidizadores.

Partes


Parte	Descripción
Rigidizador 1, Rigidizador 2	Espesor del rigidizador.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Longitud del rigidizador



1	Define la distancia entre el borde del rigidizador y el borde de la cartela.
2	Define la longitud del rigidizador.

Dimensiones del rigidizador


	Descripción
1	Define el ancho del rigidizador.
2	Define la longitud de la base del rigidizador.
3	Define la longitud de la parte sesgada del rigidizador.
4	Define la distancia desde la línea central del rigidizador.
5	Define la distancia vertical entre la base del rigidizador y la parte sesgada.

Tipo chaflán


Opción	Descripción
	Por defecto No chaflán Auto ValoresPorDefecto puede cambiar esta opción.
	No chaflán
	Chaflán de línea
	Chaflán de arco convexo
	Chaflán de arco cóncavo

Dimensión de chaflán


	Descripción
1	Dimensión horizontal del chaflán.
2	Dimensión vertical del chaflán.

Pestañas Tornillos arriostr. 1, 2 y 3

Utilice las pestañas Tornillos arriostr.1, Tornillos arriostr.2 y Tornillos arriostr.3 para controlar los tornillos que conectan el primer arriostramiento, el segundo arriostramiento y los posteriores a la cartela.

Dimensiones del grupo de tornillos


	Descripción
1	Número de tornillos.
2	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Dimensión para la posición vertical del grupo de tornillos.
5	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos.
6	Seleccione el tipo de tornillo.

Posición de tornillo vertical


Opción	Descripción
	Posición del tornillo desde el borde del perfil L.
	Posición del tornillo desde la línea central de la parte secundaria.

Distancia de los tornillos

Define la distancia mínima desde los tornillos de la placa de unión hasta el punto de intersección de las líneas centrales de la parte principal y el arriostramiento. Si un arriostramiento es perpendicular a la parte principal, la distancia se mide desde la línea central de la parte principal hasta los tornillos más cercanos.


Opción	Opción	Opción

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`

Longitud corte

Define la profundidad en que Tekla Structures busca las secciones de las partes atornilladas. Puede determinar si el tornillo pasa por un ala o dos.

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestaña Diseño

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
