Cartela tubo entre tornillos (S49)

Cartela tubo entre tornillos (S49) crea un arriostramiento usando un tubo entre dos tornillos, con un perfil en T construido en ambos extremos. El tubo está sellado.

Objetos creados

Nota:

Los objetos individuales que crea este componente no pueden ser modificados.

Perfil tubular
Placa de unión
Cartela

Usar para


Situación	Descripción
	Arriostramiento tubular entre dos tornillos, con un perfil en T construido en ambos extremos.

Orden de selección

Antes de empezar, cree dos tornillos en el plano donde desee crear el arriostramiento.

Seleccione el primer tornillo.
Seleccione el segundo tornillo.

El tubo se crea automáticamente al seleccionar el segundo tornillo.

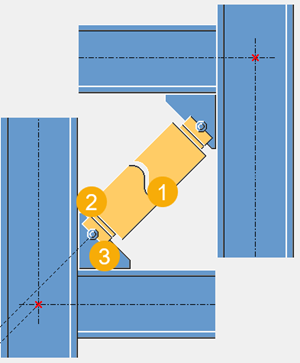

Clave de identificación de parte


	Descripción
1	Perfil tubular
2	Placa unión
3	Cartela

Pestaña Dibujo

Use la pestaña Dibujo para definir el desplazamiento vertical del tubo.

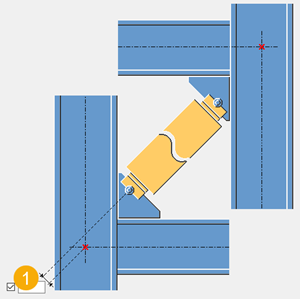

Dimensiones


	Descripción
1	Desplazamiento vertical

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción
Segmento tubular	Seleccione el perfil de la base de datos de perfiles.
Placa de unión	Espesor y ancho de la placa de unión
Cartela	Espesor, anchura y altura de la cartela


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir la clase de tubo, la posición y las dimensiones de chaflanes y bordes.

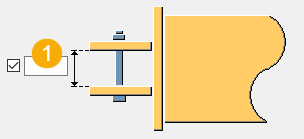

Posición de la cartela


	Descripción
1	Distancia entre las cartelas

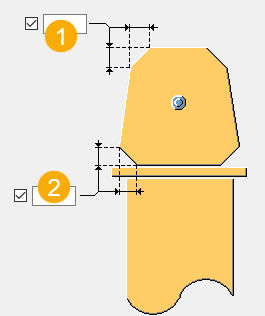

Dimensión de chaflán


	Descripción
1	Dimensión del chaflán
2	Dimensión del chaflán

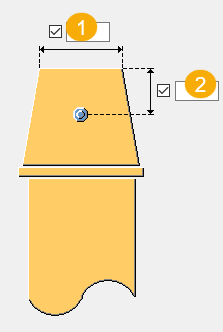

Dimensiones de borde


	Descripción
1	Anchura del extremo de la cartela
2	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.

Pestaña Tornillos

Utilice la pestaña Tornillos para definir las propiedades de los tornillos.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.
