Tubo aplastado entre puntos (S46)

Tubo aplastado entre puntos (S46) crea un arriostramiento entre dos puntos que usted elija, usando una sección circular hueca. Se crean grupos de tornillos en cada extremo del arriostramiento.

Objetos creados

Nota:

Los objetos individuales que crea este componente no pueden ser modificados.

Perfil tubular
Tornillos

Usar para


Situación	Descripción
	Tubo aplastado entre dos puntos

Orden de selección

Antes de empezar, cree dos puntos.

Nota: Para ajustar la rotación de las T, cambie el plano de trabajo antes de crear la unión.

Elija el punto inicial del tubo.
Elija el punto final del tubo.

El tubo se crea automáticamente cuando se elige el punto final.

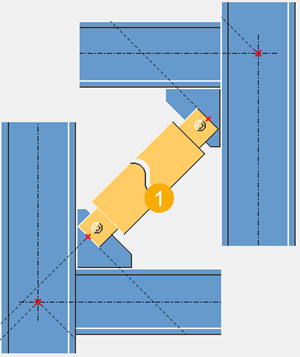

Clave de identificación de parte


	Descripción
1	Perfil tubular

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones de la unión.

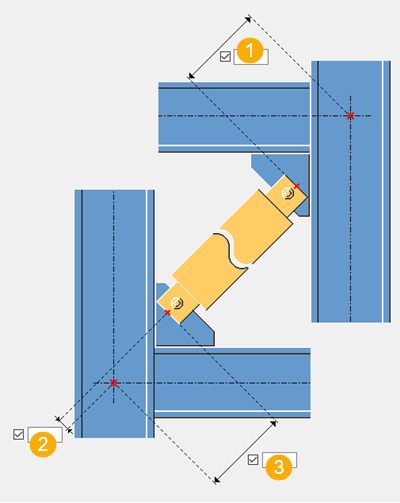

Dimensiones


	Descripción
1	Dimensión de desplazamiento horizontal
2	Dimensión de desplazamiento vertical
3	Dimensión de desplazamiento horizontal

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción
Segmento tubular	Seleccione el perfil de la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Parámetros

Use la pestaña Parámetros para definir la clase del tubo y las dimensiones de extremo.

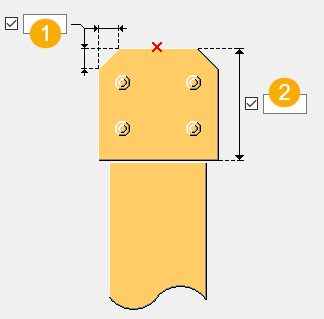

Dimensiones de extremo de segmento tubular


	Descripción
1	Dimensión de esquina
2	Longitud de extremo de segmento tubular

Tornillos

Utilice la pestaña Tornillos para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos.

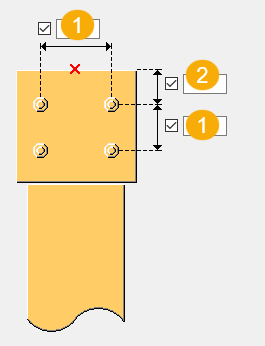

Dimensiones del grupo de tornillos


	Descripción
1	Distancia entre los tornillos.
2	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.
