Tubo aplastado entre tornillos (S48)

Tubo aplastado entre tornillos (S48) crea un arriostramiento usando un tubo aplastado entre dos tornillos existentes.

Objetos creados

Nota:

Los objetos individuales que crea este componente no pueden ser modificados.


Situación	Descripción
	Tubo aplastado entre dos tornillos

Antes de empezar, cree dos tornillos manualmente o usando un componente, Cartela Standard (1065), por ejemplo.

Seleccione el primer tornillo.
Seleccione el segundo tornillo.

El componente se crea automáticamente al seleccionar el segundo tornillo.


	Descripción

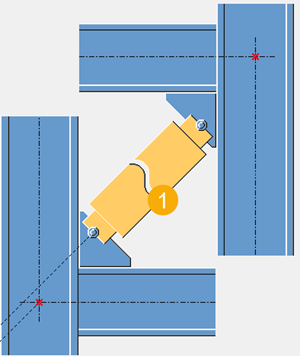

1	Perfil tubular

Use la pestaña Dibujo para definir el desplazamiento vertical del tubo.


	Descripción
1	Desplazamiento vertical

Utilice la pestaña Partes para definir las propiedades de las partes.


Opción	Descripción
Segmento tubular	Seleccione el perfil de la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Use la pestaña Parámetros para definir la clase de tubo y las dimensiones del chaflán y del borde.


	Descripción
1	Dimensión del chaflán
2	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
3	Longitud de extremo de segmento tubular

Utilice la pestaña Tornillos para definir las propiedades de los tornillos.


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.
