Cartela atornillada en esquina (57)

Cartela atornillada en esquina (57) conecta de 1 a 10 arriostramientos a la esquina en la que se encuentran dos partes, utilizando una cartela. Suelda la cartela a la primera parte seleccionada que forma la esquina. Crea ángulos de unión opcionales, en los extremos de los arriostramientos o en cada lado. Sella arriostramientos de RHS o tubo.

Objetos creados

Cartela
Angulares de unión (opcionales)
Rigidizadores
Tornillos arriostramiento
Tornillos angulares
Soldaduras

Usar para


Situación	Descripción
	Perfil de arriostramiento: RHS Tipo de estructura: columna y placa de unión extendida La cartela está soldada a una placa de unión extendida. Arriostramientos articulados a la cartela.
	Perfil de arriostramiento: T, L Tipo de estructura: columna y placa de unión extendida La cartela está soldada a una placa de unión extendida. Arriostramientos atornillados a la cartela.

Antes de comenzar

Cree dos partes para formar una esquina y de 1 a 10 arriostramientos.

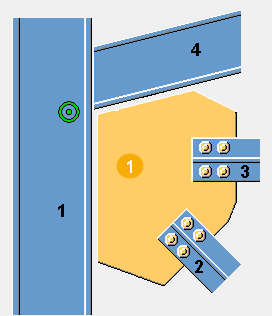

Orden de selección

Seleccione la parte principal (la primera parte que forma la esquina).

La cartela se conecta a esta parte.
Seleccione la parte secundaria (primer arriostramiento).
Seleccione la segunda parte secundaria (segundo arriostramiento).
Seleccione las siguientes partes secundarias (arriostramientos siguientes).
Seleccione la parte secundaria que forma la esquina.
Haga clic con el botón central del ratón para crear la unión.

Nota:

Tekla Structures utiliza los valores del fichero joints.def para crear este componente.

Clave de identificación de parte


	Descripción
1	Cartela

Pestaña Dibujo

Utilice la pestaña Dibujo para definir la posición y la forma de la cartela.

Dimensiones


	Descripción
1	Define la distancia de hueco entre el borde de la cartela y la parte principal (la primera parte que forma la esquina).
2	Define la distancia al borde entre la última parte secundaria y el último arriostramiento.
3	Define la distancia entre los arriostramientos.
4	Define la distancia al borde entre el primer arriostramiento y la parte principal.
5	Define la distancia de hueco entre el borde de la cartela y la parte secundaria (la segunda parte que forma la esquina).
6	Define el ángulo de esquina de la cartela (en grados). Este valor afecta a la forma de la cartela.
7	Define la longitud del borde de la cartela. Este valor afecta a la forma de la cartela.

Pestaña Cartela

Utilice la pestaña Cartela para controlar las propiedades de la cartela.

Cartela


Opción	Descripción
Cartela	Espesor, anchura y altura de la cartela.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Nota: Los siguientes ejemplos muestran únicamente algunas de las opciones disponibles. En la pestaña Cartela encontrará más opciones.

Posición de la cartela en el arriostramiento

Define dónde se coloca la cartela en el arriostramiento. Si es necesario, puede ajustar la posición de la cartela moviéndola en la dirección z o y.


Opción	Descripción
	Por defecto La cartela se coloca en la mitad del arriostramiento. Auto ValoresPorDefecto puede cambiar esta opción.
	La cartela se coloca en el ala superior del arriostramiento.
	Define cuánto se mueve la cartela en la dirección z.
	Define cuánto se mueve la cartela en la dirección y.

Forma de la cartela

Si selecciona la opción para optimizar el peso de la cartela, puede definir si el orden de selección de los arriostramientos afecta a la posición de los mismos.


Opción	Descripción
	Por defecto Auto ValoresPorDefecto puede cambiar esta opción.
	Esta opción optimiza el peso de la cartela.

Posición del arriostramiento


Opción	Descripción
	Por defecto No afecta a la posición del arriostramiento. Auto ValoresPorDefecto puede cambiar esta opción.
	El primer arriostramiento seleccionado se coloca lo más cerca posible de la parte principal.

Entalladura del arriostramiento


Opción	Descripción
	Seleccione si el arriostramiento tiene entalladura. Puede que quiera entallar el arriostramiento si la placa choca con el ala de arriostramiento o si desea crear ranuras en arriostramientos huecos. La última opción crea una entalladura y sujeta la placa al arriostramiento con un tornillo.
	Dimensión vertical de la entalladura Dimensión horizontal de la entalladura. Ángulo de la entalladura.

Corte redondo en arriostramiento


Opción	Descripción
	Por defecto Corte en ángulo recto Auto ValoresPorDefecto puede cambiar esta opción.
	Corte en ángulo recto
	Corte redondo Introduzca el valor de radio.

Forma de la cartela

El borde de la cartela puede ser perpendicular a la parte principal o a la parte secundaria.


Opción	Descripción
	Seleccione la forma del borde de la cartela entre la última y la penúltima parte secundaria.
	Seleccione la forma del borde de la cartela entre la parte principal y la primera parte secundaria.

Adaptación de cartela


Opción	Descripción
	Seleccione si la cartela se adapta a la última parte secundaria seleccionada.

Soldadura de cartela


Opción	Descripción
	Por defecto La cartela se suelda a la parte secundaria. Auto ValoresPorDefecto puede cambiar esta opción.
	La cartela se suelda a la parte secundaria.
	La cartela se suelda a la parte principal.
	La cartela se suelda a las partes principal y secundaria.

Esquina interior de la cartela

Defina las dimensiones de chaflán horizontales y verticales.


Opción	Descripción
	Por defecto No chaflán Auto ValoresPorDefecto puede cambiar esta opción.
	No chaflán
	Chaflán de línea
	Chaflán convexo
	Chaflán cóncavo
	Sesgado
	Cuadrado

Pestaña Rigidizadores

Utilice la pestaña Rigidizadores para controlar las propiedades y las dimensiones de los rigidizadores.

Rigidizadores


Opción	Descripción
Rigidizador 1 Rigidizador 2	Espesor del rigidizador.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Longitud del rigidizador


	Descripción
1	Distancia entre el borde del rigidizador y el borde de la cartela.
2	Longitud del rigidizador.

Dimensiones del rigidizador


	Descripción
1	Ancho del rigidizador.
2	Longitud de la base del rigidizador.
3	Longitud de la parte sesgada del rigidizador.
4	Distancia desde la línea central del rigidizador.
5	Distancia vertical entre la base del rigidizador y la parte sesgada.

Pestañas Tornillos arriostr.1/Tornillos arriostr.2

Utilice las pestañas Tornillos arriostr.1 y Tornillos arriostr.2 para controlar los tornillos que conectan el primer arriostramiento y los posteriores a la cartela.

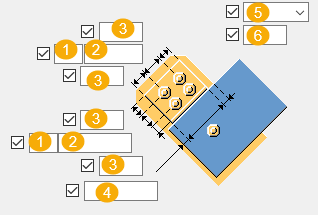

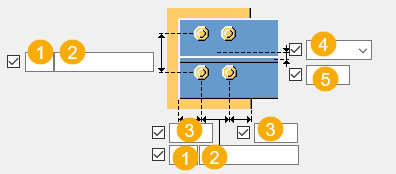

Dimensiones del grupo de tornillos


	Descripción
1	Número de tornillos.
2	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos.
5	Dimensión para la posición vertical del grupo de tornillos.

Distancia de los tornillos

Define la distancia mínima desde los tornillos de la placa de unión hasta el punto de intersección de las líneas centrales de la parte principal y el arriostramiento. Si un arriostramiento es perpendicular a la parte principal, la distancia se mide desde la línea central de la parte principal hasta los tornillos más cercanos.


Opción	Opción

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Pestaña Torn. ángulo

Utilice la pestaña Torn. ángulo para definir los angulares de unión y controlar los tornillos que conectan el angular de unión a la cartela.

Parte


Parte	Descripción
Perfil L	Seleccione el angular de unión en la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

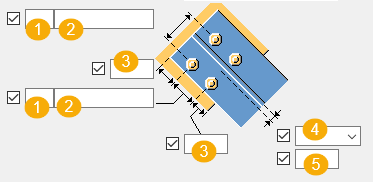

Dimensiones del grupo de tornillos


	Descripción
1	Número de tornillos.
2	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Distancia del borde del angular de unión hasta el borde de arriostramiento.
5	Seleccione cómo medir las dimensiones para la posición horizontal del grupo de tornillos.
6	Dimensión para la posición horizontal del grupo de tornillos.

Posición del angular de unión


Opción	Descripción
	Seleccione la posición del angular de unión.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestaña Diseño

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
