Placa anular

Placa Anular crea una placa anular. La placa anular puede ser circular, elíptica o angular. Placa Anular crea soldaduras entre la columna y la placa anular.

Objetos creados

Placa anular
Soldaduras

Usar para


Situación	Descripción
	Placa anular circular en una columna tubular.
	Placa anular angular en una columna tubular.

Orden de selección

Seleccione la parte principal (pilar).
Elija una posición para la unión.
La unión se crea automáticamente cuando se selecciona la posición.

Clave de identificación de parte


	Parte
1	Placa anular

Pestaña Dibujo

Utilice la pestaña Dibujo para controlar la forma y las dimensiones de la placa anular en la unión Placa Anular.

Tipo de placa anular


Opción	Descripción	Por defecto
Placa Anular (RingPlate)	Seleccione el tipo de placa anular: Por defecto Circular Elíptica Angular	Circular

Tipo de medida de placa anular


Opción	Descripción	Por defecto
Tipo de medida de placa anular	Seleccione cómo se mide la dimensión de la placa anular: Por defecto Dimensión placa Dimensión absoluta placa	Dimensión placa

Dirección de corte


Opción	Descripción
	Por defecto El corte se crea a lo largo de la parte principal. Auto ValoresPorDefecto puede cambiar esta opción.
	El corte se crea a lo largo de la parte principal.
	El corte se crea perpendicular en la placa.

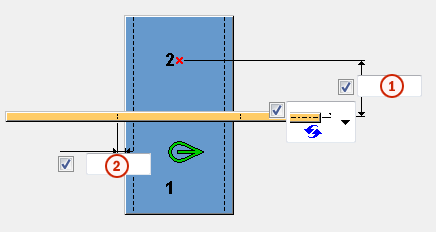

Dimensiones de desplazamiento de placa anular


	Descripción
1	Desplazamiento de la placa anular desde el punto seleccionado.
2	Juego de la placa anular desde el borde exterior de la parte principal.

Medida de desplazamiento de placa anular


Opción	Descripción
	Por defecto La dimensión de desplazamiento se mide desde la línea central de la placa anular. Auto ValoresPorDefecto puede cambiar esta opción.
	La dimensión de desplazamiento se mide desde la línea central de la placa anular.
	La dimensión de desplazamiento se mide desde el borde inferior de la placa anular.
	La dimensión se mide desde el borde superior de la placa anular.

Crear conjunto


Opción	Descripción	Por defecto
Crear conjunto	Define cómo se incluyen las partes en un conjunto: Por defecto Sí: todas las partes están en un único conjunto. No: las partes no se incluyen en un único conjunto.	Sí

Dimensiones de placa anular circular


	Descripción	Por defecto
1	Dimensión placa Define el ancho mínimo de la placa anular.	`200 mm`

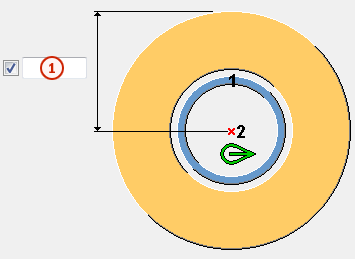

	Descripción	Por defecto
1	Dimensión absoluta placa Define el ancho absoluto de la placa anular desde el punto central.	`Ancho mínimo + juego + altura de parte/2`

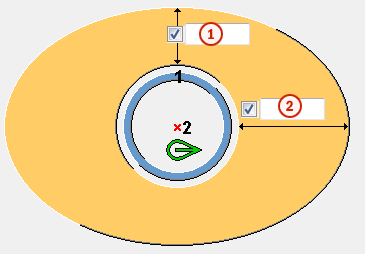

Dimensiones de placa anular elíptica


	Descripción	Por defecto
1	Ancho vertical de la placa anular.	`200 mm`
2	Ancho horizontal de la placa anular.	`200 mm`

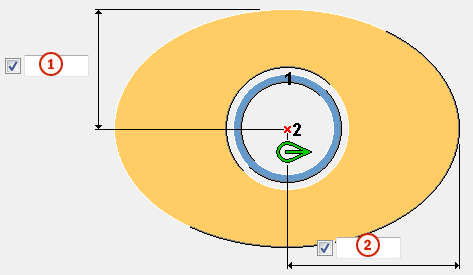

	Descripción	Por defecto
1	Ancho vertical absoluto de la placa anular desde el punto central.	`Ancho vertical + juego + altura de parte/2`
2	Ancho horizontal absoluto de la placa anular desde el punto central.	`Ancho horizontal + juego + altura de parte/2`

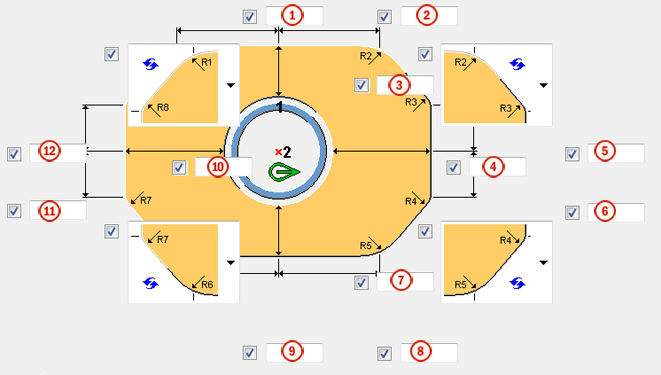

Dimensiones de placa anular angular

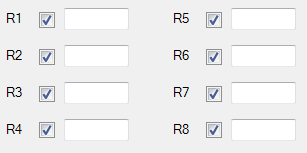

Puede definir el radio de cada esquina.


	Descripción	Por defecto
1	Distancia horizontal entre el radio de esquina R1 y el punto seleccionado.	`150 mm`
2	Distancia horizontal entre el radio de esquina R2 y el punto seleccionado.	`150 mm`
3	Distancia vertical entre el borde exterior superior de la placa y el borde interior de la placa.	`200 mm`
4	Distancia horizontal entre el borde lateral derecho de la placa y el borde interior de la placa.	`200 mm`
5	Distancia vertical entre el radio de esquina R3 y el punto seleccionado.	`150 mm`
6	Distancia horizontal entre el radio de esquina R4 y el punto seleccionado.	`150 mm`
7	Distancia vertical entre el borde exterior inferior de la placa y el borde interior de la placa.	`200 mm`
8	Distancia horizontal entre el radio de esquina R5 y el punto seleccionado.	`150 mm`
9	Distancia horizontal entre el radio de esquina R6 y el punto seleccionado.	`150 mm`
10	Distancia horizontal entre el borde lateral izquierdo de la placa y el borde interior de la placa.	`200 mm`
11	Distancia vertical entre el radio de esquina R7 y el punto seleccionado.	`150 mm`
12	Distancia vertical entre el radio de esquina R8 y el punto seleccionado.	`150 mm`

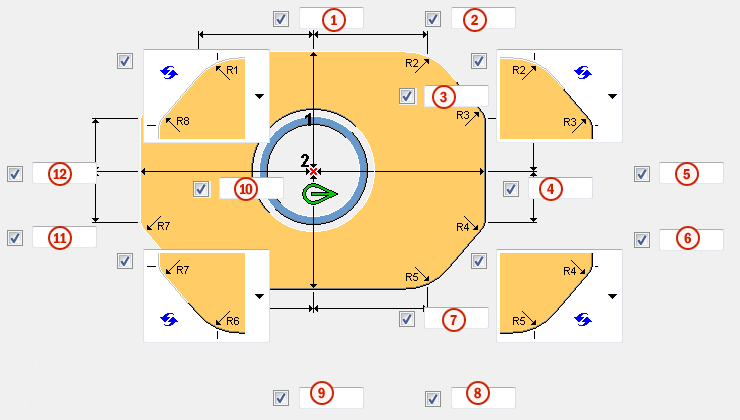

	Descripción	Por defecto
1	Distancia horizontal entre el radio de esquina R1 y el punto seleccionado.	`150 mm`
2	Distancia horizontal entre el radio de esquina R2 y el punto seleccionado.	`150 mm`
3	Distancia vertical absoluta entre el borde exterior superior de la placa y el punto central.	`Ancho vertical + juego + altura de parte/2`
4	Distancia horizontal absoluta entre el borde lateral derecho de la placa y el punto central.	`Ancho horizontal + juego + altura de parte/2`
5	Distancia vertical entre el radio de esquina R3 y el punto seleccionado.	`150 mm`
6	Distancia horizontal entre el radio de esquina R4 y el punto seleccionado.	`150 mm`
7	Distancia vertical absoluta entre el borde exterior inferior de la placa y el punto central.	`Ancho vertical + juego + altura de parte/2`
8	Distancia horizontal entre el radio de esquina R5 y el punto seleccionado.	`150 mm`
9	Distancia horizontal entre el radio de esquina R6 y el punto seleccionado.	`150 mm`
10	Distancia horizontal absoluta entre el borde lateral izquierdo de la placa y el punto central.	`Ancho horizontal + juego + altura de parte/2`
11	Distancia vertical entre el radio de esquina R7 y el punto seleccionado.	`150 mm`
12	Distancia vertical entre el radio de esquina R8 y el punto seleccionado.	`150 mm`

Forma de esquina


Opción	Descripción
	Por defecto Dos dimensiones de radio Auto ValoresPorDefecto puede cambiar esta opción.
	Dos dimensiones de radio
	Una dimensión de radio

Placa anular


Opción (circular)	Opción (elíptica)	Opción (angular)	Descripción
			Por defecto Una placa anular Auto ValoresPorDefecto puede cambiar esta opción.
			Una placa anular
			Dos placas de medio anillo
			Cuatro placas de cuarto de anillo

Pestaña Partes

Utilice la pestaña Partes para controlar las propiedades de la placa anular.

Parte


Parte	Descripción	Por defecto
Placa Anular (RingPlate)	Espesor de la placa anular.	`10 mm`


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Chaflanes

Utilice la pestaña Chaflanes para controlar las propiedades de chaflán de la placa anular.

Dimensiones de los chaflanes

Para las placa anulares circulares y elípticas, los chaflanes se crean uniformemente alrededor del perímetro externo de la placa anular. Para las placas anulares angulares, los chaflanes se crean en cada esquina.


	Descripción
1	Dimensión horizontal del chaflán.
2	Dimensión vertical del chaflán.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

pestaña General

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
