Solape laminado en frío (1)

Solape laminado en frío (1) conecta una o dos correas o barandillas a un dintel o montante. Algunas propiedades de este componente se cargan directamente desde el archivo overlap.dat. Póngase en contacto con su soporte local Tekla Structures si necesita personalizar el componente más de lo que permite el cuadro de diálogo.

Objetos creados

Ejión de ángulo
Rigidizador
Tornapuntas
Tornillos
Soldaduras

Usar para

Puede utilizar la unión para:

Uniones de solape
Uniones de tope
Unión de barandillas o correas de vano doble
Extremos a dos aguas

No se debe utilizar para uniones a dinteles de cubierta que tengan una unión diseñada específicamente.


Situación	Descripción
	Unión de dintel de apoyo completo de viga a viga con dos partes secundarias. Unión de placa.
	Unión de dintel de apoyo completo de viga a viga con dos partes secundarias. Ángulo de unión.
	Unión de dintel de apoyo completo de viga a viga con dos partes secundarias. Unión de arriostramiento de articulación.

Antes de comenzar

Cree dos correas a la misma profundidad y con líneas centrales paralelas.

Cree las correas usando rotaciones alternas, primero superior, luego inferior, etc.
Coloque las correas en la línea central del dintel. Tekla Structures las extenderá automáticamente para formar la superposición requerida.
Defina el voladizo del hastial, si es necesario.

Utilice el desplazamiento estándar del fabricante para el ala de la viga.

Estas configuraciones hacen que las correas choquen, por lo que al realizar el control de choques puede excluirlas usando un filtro de selección. Por ejemplo, introduzca PURLIN como un nombre de propiedad en el filtro.

Orden de selección

Seleccione la parte principal (dintel o montante).
Seleccione las partes secundarias (una o dos correas).
Haga clic con el botón central del ratón para crear el componente.

Clave de identificación de parte


	Descripción
1	Ejión angular
2	Perfil tornapunta
3	Placa tornapunta

Pestaña Dibujo

Utilice la pestaña Dibujo para definir la posición y las dimensiones y la posición del ejión.

Dimensiones de ejión


	Descripción
1	La altura del ejión se utiliza cuando la línea central del perfil del ejión se encuentra más alta que la línea central del dintel.
2	La distancia desde la línea central del ejión hasta el borde de la correa. Esta distancia solo se aplica a los extremos a dos aguas. El valor por defecto es `0 mm`.
3	Ancho del ejión cuando la línea central del perfil del ejión corre paralela al dintel.

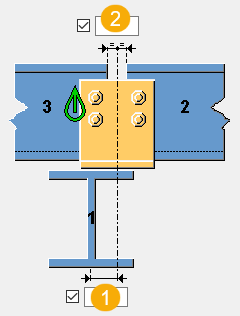

	Descripción
1	La distancia desde el centro del ejión hasta el centro del dintel.
2	Cuando hay dos correas, la distancia desde el centro del ejión hasta el final de la correa.

Pestaña Ejión

Utilice la pestaña Ejión para definir las propiedades y la posición de los ejiones y rigidizadores, así como de los tornillos de los dinteles y los tornillos de los ejiones en los dinteles.

Partes


Opción	Descripción
Perfil Ejión	Seleccione el perfil de la base de datos de perfiles.
Rigidizador	Define el espesor del rigidizador.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Propiedades de tornillo de dintel


Opción	Descripción
Estándar torn. dintel	Estándar de tornillo para todos los tornillos que conectan el ejión al dintel. Para definir el estándar de tornillo de dintel y la tolerancia de tornillo de dintel, seleccione que se atornille el ejión al dintel.
Tol. torn. dintel	Hueco entre los tornillos y el dintel para todos los tornillos que unen el ejión al dintel.
Tipo conjunto	Ubicación en la que deben ponerse los tornillos.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

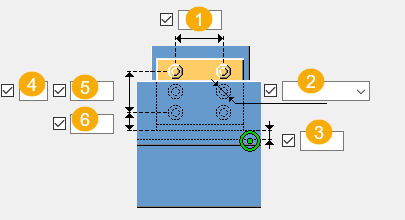

Dimensiones del grupo de tornillos del ejión al dintel

Para definir las dimensiones del grupo de tornillos del dintel, primero seleccione atornillar el ejión al dintel.


	Descripción
1	Separación horizontal entre tornillos.
2	Diámetro de los tornillos que unen el ejión al dintel.
3	Desplazamiento del ejión desde la línea central del dintel.
4	Número de tornillos.
5	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
6	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.

Orientación ejión


Opción	Descripción
	Por defecto La línea central del ejión es paralela al dintel. Auto ValoresPorDefecto puede cambiar esta opción.
	La línea central del perfil del ejión es paralela al dintel.
	La línea central del perfil del ejión es vertical al dintel.
	La línea central del ejión es paralela al dintel. Se crea un rigidizador de línea. Defina las dimensiones de corte del rigidizador.
	La línea central del perfil del ejión es vertical al dintel. Se crea un rigidizador cuadrado.

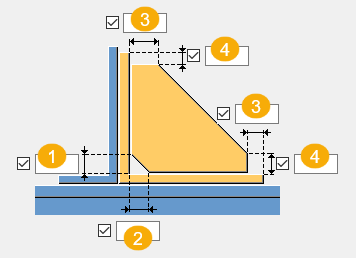

Dimensiones de corte del rigidizador

Defina las dimensiones de los rigidizadores de línea o los rigidizadores cuadrados.


	Descripción
1	Dimensión del chaflán vertical
2	Dimensión del chaflán horizontal
3	Dimensión de corte horizontal
4	Dimensión de corte vertical


	Descripción
1	Dimensión horizontal
2	Dimensión vertical

Ubicación del ejión


Opción	Descripción
	Por defecto El ejión se une a la parte delantera de la correa. Tekla Structures posiciona el ejión de acuerdo con el perfil de correa que se utilice. Auto ValoresPorDefecto puede cambiar esta opción.
	El ejión se une a la parte delantera de la correa.
	El ejión se une a la parte trasera de la correa.

Unión del ejión


Opción	Descripción
	Por defecto El ejión se suelda al dintel. Auto ValoresPorDefecto puede cambiar esta opción.
	El ejión se atornilla al dintel.
	El ejión se suelda al dintel.

Pestaña Tornapuntas

Utilice la pestaña Tornapuntas para crear y definir las propiedades de los tornapuntas, las placas de tornapuntas y los tornillos de tornapuntas.

Partes


Opción	Descripción
Perfil Tornapunta	Seleccione el perfil de la base de datos de perfiles.
Pl. Tornapunta	Espesor, ancho y altura de la placa de tornapunta.
Ángulo tornapunta	Espesor del ángulo de tornapunta.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Propiedades de tornillo


Opción	Descripción
Est. torn. tornap. correa Est. torn. tornap. dintel	Seleccione el estándar de tornillo para los tornillos que unen los tornapuntas o los tornapuntas de dintel a las correas.
Tol. torn. tornap. correa Tol. torn. tornap. dintel	Define el hueco entre los tornillos y los agujeros de los tornillos que unen los tornapuntas o tornapuntas de dintel a las correas.
Rotación tornapunta	Define la rotación del ángulo de tornapunta.

Ubicación de los tornapuntas


Opción	Descripción
	Por defecto No se crean tornapuntas. Auto ValoresPorDefecto puede cambiar esta opción.
	No se crean tornapuntas.
	Los tornapuntas se crean a ambos lados. Se crean placas de tornapunta.
	El tornapunta se crea a la derecha. Se crea la placa de tornapunta.
	El tornapunta se crea a la izquierda. Se crea la placa de tornapunta.
	El tornapunta se crea a la derecha. Se crean las placas de tornapuntas a ambos lados.
	El tornapunta se crea a la izquierda. Se crean las placas de tornapuntas a ambos lados.
	Se crean agujeros. No se crean tornapuntas ni placas de tornapuntas.

Unión de tornapunta


Opción	Descripción
	Por defecto El tornapunta se une a la parte inferior de la correa. Auto ValoresPorDefecto puede cambiar esta opción.
	El tornapunta se une a la parte superior del alma de la correa.
	El tornapunta se une al centro del alma de la correa.
	El tornapunta se une a la parte inferior de la correa.

Creación de agujeros/tornillos en tornapuntas


Opción	Descripción
	Por defecto Un agujero o tornillo en el dintel. Auto ValoresPorDefecto puede cambiar esta opción.
	Un agujero o tornillo en el dintel.
	Cuando el agujero o tornillo del tornapunta se coloca a una distancia determinada, definida en d, de otro agujero o tornillo existente en el dintel, estos se combinan. La distancia d está definida en el archivo overlap.dat.

Unión de la placa de tornapunta a la cantonera


Opción	Descripción
	Por defecto Las placas de tornapuntas se unen a las cantoneras. Auto ValoresPorDefecto puede cambiar esta opción.
	Las placas de tornapuntas se unen a las vigas. Debe aplicar la unión por encima de una cantonera.
	Las placas de tornapuntas se unen a las cantoneras.

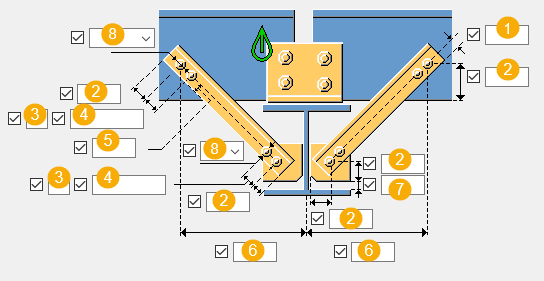

Tornillos de tornapuntas


	Descripción
1	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
2	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
3	Número de tornillos.
4	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
5	Distancia del borde del tornillo desde el borde del tornapunta.
6	Distancia del tornillo de tornapunta hasta la línea central del dintel.
7	Distancia del borde de la placa de tornapunta desde el borde del dintel.
8	Diámetro de tornillo.

Dimensión de chaflán


	Descripción
1	Dimensión del chaflán vertical
2	Dimensión del chaflán horizontal

Forma de chaflán


Opción	Descripción
	Por defecto Chaflán de línea Auto ValoresPorDefecto puede cambiar esta opción.
	No chaflán
	Chaflán de línea
	Chaflán convexo
	Chaflán cóncavo

pestaña Tornillos

Utilice la pestaña Tornillos para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos que conectan los ejiones a las correas.

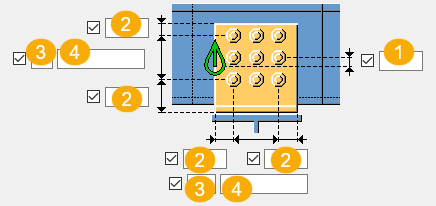

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición vertical del grupo de tornillos.
2	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
3	Número de tornillos.
4	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.


	Descripción
1	Dimensión para la posición horizontal del grupo de tornillos.
2	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
3	Separación entre tornillos.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Orientación de tornillo


Opción	Descripción
	Por defecto Los tornillos se colocan a escuadra de la parte principal. Auto ValoresPorDefecto puede cambiar esta opción.
	Los tornillos se colocan a escuadra de la parte principal.
	Los tornillos se colocan en ángulo recto respecto a la parte secundaria.

Agujeros de tornillos


Opción	Descripción
	Por defecto No se crean agujeros de tornillo. Auto ValoresPorDefecto puede cambiar esta opción.
	No se crean agujeros de tornillo.
	Se crean agujeros de tornillo en el hastial de las alas del dintel.

Tornillos de solape


Opción	Descripción
	Por defecto Se crean tornillos de ala de solape. Auto ValoresPorDefecto puede cambiar esta opción.
	Se crean tornillos de ala de solape.
	Se crean tornillos de alma de solape.

Creación de solape


Opción	Descripción
	Por defecto Se crea una superposición. Auto ValoresPorDefecto puede cambiar esta opción.
	Automático Se crea una superposición.
	Se crea una superposición.
	No se crea la superposición.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

pestaña General

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
