Placa de unión HQ (97)

Placa de unión HQ (97) une una viga HQ a una columna mediante una placa de unión soldada. La forma de la columna puede ser redonda o rectangular. La unión crea un perfil de consola, una placa en uña y una placa de unión.

Objetos creados

Consola
Placa unión
Placa en uña
Placa conjunto
Soldaduras

Usar para


Opción	Descripción

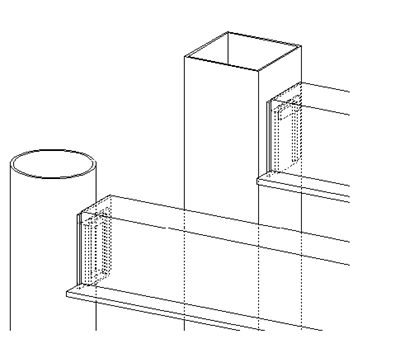

	Viga HQ conectada a una columna

Orden de selección

Seleccione la parte principal (pilar).
Seleccione la parte secundaria (viga).

La unión se crea automáticamente al seleccionar la parte secundaria.

Clave de identificación de parte


	Descripción
1	Consola
2	Placa unión
3	Placa conjunto
4	Placa en uña

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones de la unión y los cortes de los extremos de las vigas.

Dimensiones

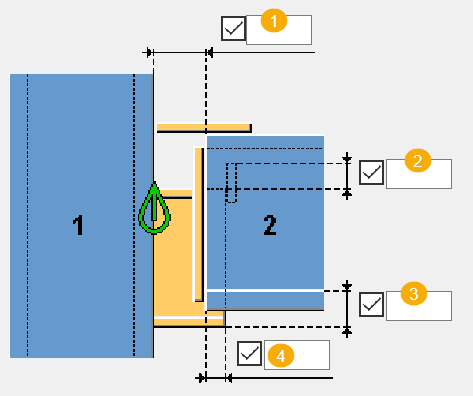

	Descripción	Por defecto
1	Hueco entre la viga y la columna.	`30 mm` menos solape de la consola con la viga
2	Solape de la placa en uña.	`25 mm`
3	Distancia del borde inferior de la consola desde el borde superior del ala inferior de la viga HQ.	Espesor del ala inferior de la viga.
4	Dimensión del solape de la consola con la viga.	`10 mm`

Corte de extremo de viga


Horizontal	Vertical	Descripción
		Cuadrado Corta en ángulo recto el extremo de la viga secundaria.
		Sesgado Corta el extremo de la viga secundaria en paralelo al borde la parte principal.

Pestaña Montaje

Utilice la pestaña Consola para definir las propiedades del perfil de consola.

Partes


Opción	Descripción	Por defecto
Perfil montaje	Seleccione el perfil de la base de datos de perfiles.	Por defecto es una placa para columnas rectangulares y un perfil RHS para columnas redondas.
Tapones	Espesor y ancho de la placa de tapón.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Creación de consola


Opción	Descripción
Consola	Seleccione la forma: Chapa plegada crea la consola a partir de una placa plegada. Por defecto, esta opción crea placas de tapón en la parte superior e inferior de la placa plegada. Los tapones solo se pueden usar con este tipo de consola. Perfil crea la consola a partir de una placa de perfil. Placa crea una consola de placa.
Dirección	Seleccione la dirección de la consola: Horizontal crea la consola en la dirección horizontal. Este es el valor por defecto. Vertical crea la consola en la dirección vertical.

Dimensiones del perfil de la consola


Opción	Descripción
	Define la altura del perfil de la consola.
	Define el ancho del perfil de la consola.
	Define el radio de la curvatura. Define el espesor del perfil del asiento.

Creación de placas de tapón

Las placas de tapón solo se pueden usar cuando la consola se crea a partir de una chapa plegada.


Opción	Descripción
	Crea placas de tapón tanto en la parte superior como en la inferior de la consola. Esta es la opción por defecto.
	Crea una placa de tapón en la parte superior de la consola.
	Crea una placa de tapón en la parte inferior de la consola.
	No se crean placas de tapón.

Pestaña Placa en uña

Utilice la pestaña Placa en uña para definir las propiedades y dimensiones de la placa en uña. La placa en uña está soldada a la consola y su tamaño depende de las dimensiones de la consola.

Partes


Opción	Descripción
Placa en uña	Espesor de la placa en uña.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Dimensiones de la placa en uña


Opción	Descripción	Por defecto
	Defina la altura de la placa en uña.	`50 mm`
	Defina el ancho de la placa en uña.	Ancho del perfil de la consola

Chaflán de placa en uña


Opción	Descripción
	La placa en uña no tiene chaflanes. Esta es la opción por defecto.
	Se crea un chaflán a la izquierda de la placa en uña.
	Se crea un chaflán a la derecha de la placa en uña.

Dimensiones de chaflán de placa en uña


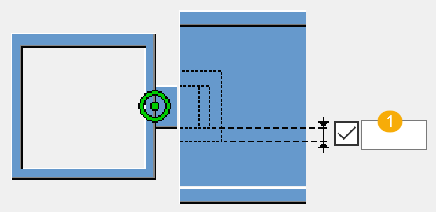

	Descripción
1	Dimensión vertical del chaflán de línea de la placa en uña.
2	Dimensión horizontal del chaflán de línea de la placa en uña.

Pestaña Placa de unión

Utilice la pestaña Placa de unión para definir las propiedades y dimensiones de la placa de unión. La placa de unión se crea ortogonal a una sección de columna y se suelda a la viga HQ.

Partes


Opción	Descripción	Por defecto
Placa de unión	Espesor de la placa de unión.	`10 mm`


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Dimensiones

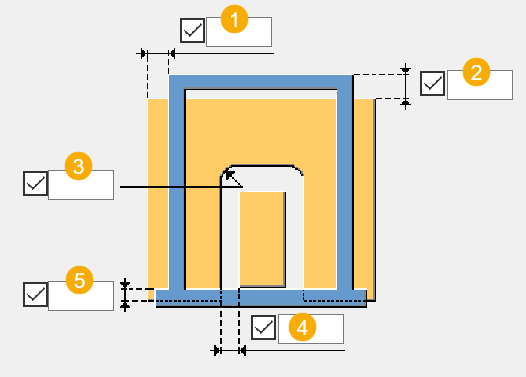

	Descripción
1	Distancia al borde horizontal de la placa de unión desde el lado del alma exterior de la viga HQ.
2	Distancia al borde vertical de la placa de unión desde la parte superior del ala superior de la viga HQ.
3	Radio de la curvatura.
4	Distancia entre el borde interno de la placa de unión y el borde de la consola.
5	Distancia al borde de la placa de unión desde la parte superior del ala inferior de la viga HQ.

Pestaña Conjunto partes sueltas

Utilice la pestaña Conjunto partes sueltas para definir las propiedades y las dimensiones de la placa de conjunto.

Partes


Opción	Descripción	Por defecto
Placa conjunto	Espesor de la placa de conjunto.	`10 mm`


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Dimensiones


	Descripción
1	Distancia al borde de la placa de conjunto desde el borde de la viga.

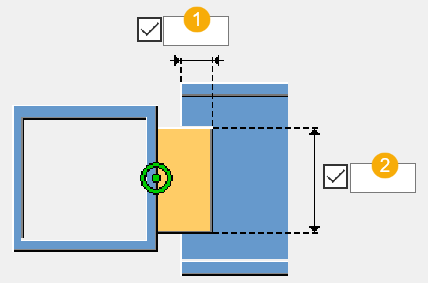

2	Ancho de la placa de conjunto.

Pestaña Corte

Utilice la pestaña Corte para definir el tamaño y las dimensiones del agujero.

Dimensiones

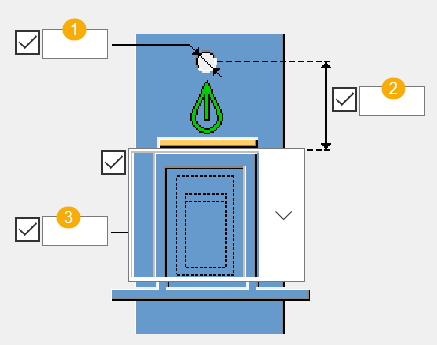

	Descripción	Por defecto
1	Diámetro del orificio de aire.
2	Distancia del orificio de aire desde el borde superior de la viga HQ.	`10 mm`
3	Distancia del agujero para hormigonar en la columna desde el borde interno del montaje.	`20 mm`


	Descripción	Por defecto
1	Tamaño del corte del ala inferior de la viga HQ en comparación con la consola.	`3 mm`

Creación del agujero para hormigonar


Opción	Descripción
	No se crea un agujero para hormigonar. Esta es la opción por defecto.
	Se crea un agujero para hormigonar rectangular.
	Se crea un agujero para hormigonar redondo.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestaña Diseño

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
