Barandilla curvatura doble (95)

Barandilla curvatura doble (95) conecta perfiles de barandilla de barandillas consecutivas entre sí. Las barandillas tienen que estar ubicadas de manera que se encuentre la intersección.

Objetos creados

Perfil de barandilla
Soldaduras

Usar para


Situación	Descripción
	Perfiles de barandilla de barandillas consecutivas conectadas

Orden de selección

Seleccione la parte principal.
Seleccione la parte secundaria.

La unión se crea automáticamente al seleccionar la parte secundaria.

Clave de identificación de parte


	Descripción
1	Perfil de barandilla

Pestaña Dibujo

Utilice la pestaña Dibujo para controlar la geometría de la unión.

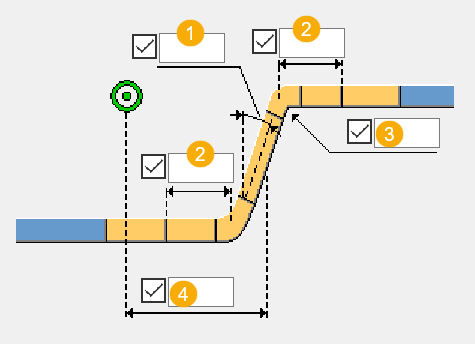

Dimensiones


	Descripción	Por defecto
1	Ángulo de la viga de unión.	`90` grados
2	Longitud de la parte recta entre la curva y la primera viga o segunda viga, medida a partir de la intersección geométrica de las vigas.	`290 mm`
3	Radio de plegado de las partes curvadas.	`140` grados
4	Posición de la viga de unión. La posición se mide desde la parte principal hasta el centro de la viga.	La viga se coloca en el centro de las partes.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción
Perfil	Seleccione el perfil de la base de datos de perfiles. Por defecto, el perfil es el perfil de la parte principal.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir el método de construcción de la unión.

Método de construcción


Opción	Descripción
Crear	Se crea una nueva parte de barandilla para conectar las partes principal y secundaria. Esta es la opción por defecto.
Extender	La barandilla se crea como tres tubos soldados entre sí.

Nombre fabricante

Introduzca el nombre del fabricante del codo y las vigas adicionales calculadas.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
