Crear agujero alrededor de parte (92)
Crear agujero alrededor de parte (92) corta un agujero en una parte utilizando otra parte. La parte que corta el agujero es perpendicular a la parte que se corta.
Objetos creados
-
Cortes
Usar para
|
Situación |
Descripción |
|---|---|
|
|

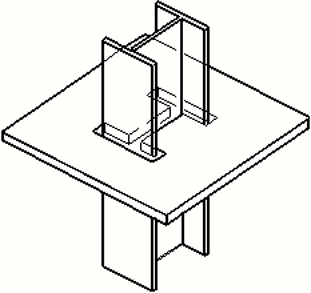

Columna de acero crea un corte a través de una placa. |
|
|
Columna de hormigón crea un corte a través de una placa. |
|
|
Columna de hormigón crea un corte en una placa. |
Orden de selección
-
Seleccione la parte principal (pilar).
-
Seleccione la parte secundaria.
La unión se crea automáticamente al seleccionar la parte secundaria.
Pestaña Dibujo
Utilice la pestaña Dibujo para controlar las dimensiones del hueco y si las dimensiones son iguales a ambos lados del hueco.
Lado de hueco
Determina si las dimensiones del hueco son iguales en sus dos lados.
|
Opción |
Descripción |
|---|---|
|
|
Las dimensiones del hueco son iguales en sus dos lados. |
|
|
Las dimensiones del hueco son distintas en cada lado. |
Dimensiones de hueco
|
Descripción |
|
|---|---|
|
1 |
Hueco entre la columna y la parte secundaria en dirección vertical. |
|
2 |
Hueco entre la columna y la parte secundaria en dirección horizontal. |
|
3 |
Hueco entre la columna y la parte secundaria en dirección horizontal. Para definir esta dimensión, seleccione que el hueco sea distinto en cada lado. |
|
4 |
Hueco entre la columna y la parte secundaria en dirección vertical. Para definir esta dimensión, seleccione que el hueco sea distinto en cada lado. |
Corte por parte
| Opción | Descripción |
|---|---|
|
|
Siempre se crea un corte a través de toda la parte principal. |
|
|
Permite definir la profundidad del corte desde el borde de la parte secundaria. |
Pestaña Parámetros
Utilice la pestaña Parámetros para controlar las propiedades y el tipo del corte.
Propiedades de corte
|
Opción |
Descripción |
|---|---|
|
Tamaño máx. rectángulo |
Define el tamaño máximo de un corte rectangular. |
|
Corte perpendicular a parte principal |
Define si el corte es perpendicular a la parte principal. Esta opción funciona para cortes rectangulares. |
|
Nombre parte corte |
Define el nombre de la parte de corte. |
Tipo de corte
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Crea un corte exacto o rectangular. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Rectangular Crea un corte rectangular con las coordenadas de los bordes de la parte cortante. |
|
|
Exacto Crea un corte a lo largo de los bordes de la parte cortante. La parte cortante tiene que ser perpendicular a la parte que corta. Esta opción se puede usar para perfiles I, redondos y de tubo. |
|
|
Automático Esta opción selecciona el tipo de corte en función del tamaño de corte definido en Tamaño máx. rectángulo. Si el tamaño de la parte cortante es mayor que el definido en Tamaño máx. rectángulo se crea un corte exacto. En caso contrario, se crea un corte rectangular. |
Pestaña General
Haga clic en el siguiente enlace para obtener más información:
pestaña Diseño
Haga clic en el siguiente enlace para obtener más información:
pestaña Análisis
Haga clic en el siguiente enlace para obtener más información:
