Perfil lateral montante (86)

Perfil lateral montante (86) crea un perfil para unir el montante al lado de una zanca. Un perfil de placa se suelda a la zanca y el montante se atornilla a la placa.

Objetos creados

Placa de unión
Placa de apoyo
Tornillos
Soldaduras

Usar para


Situación	Descripción
	El perfil de placa se suelda a la zanca y el montante se atornilla a la placa.

Orden de selección

Seleccione la parte principal.
Seleccione la parte secundaria.

La unión se crea automáticamente al seleccionar la parte secundaria.

Clave de identificación de parte


	Descripción
1	Placa de apoyo

Pestaña Dibujo

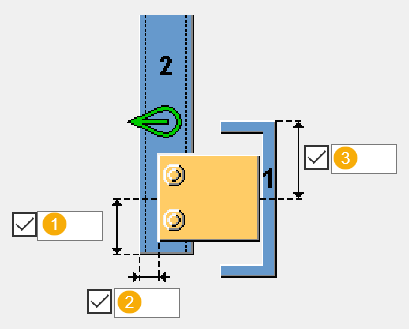

Utilice la pestaña Dibujo para controlar las dimensiones de la unión.

Dimensiones


	Descripción
1	Distancia vertical entre el borde inferior de la parte secundaria y la línea central de la placa de apoyo. Por defecto, la distancia es cero.
2	Distancia horizontal entre el borde de la parte secundaria y el borde de la placa de apoyo. Por defecto, la distancia es cero.
3	Posición vertical de la placa de apoyo. Define la distancia desde el borde superior de la parte principal a la línea central de la placa de apoyo. Por defecto, la distancia es igual a la distancia desde el borde superior de la parte principal hasta la línea central de la parte principal.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción	Por defecto
Placa de unión	Espesor y ancho de la placa de unión.	Por defecto, no se crea la placa de unión. Introduzca el espesor de la placa para crearla.
Placa de apoyo	Espesor y altura de la placa de apoyo.	Por defecto, el espesor es `12 mm` y la altura se determina mediante las distancias de tornillo definidas en la pestaña Tornillos.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir la orientación y los chaflanes de las placas de unión.

Tipo de placa


Opción	Descripción
	Por defecto Rectangular Auto ValoresPorDefecto puede cambiar esta opción.
	Rectangular
	Diamond
	Triangular
	Circular
	Rectangular por tornillos El tamaño de la placa se determina mediante los valores introducidos en la pestaña Tornillos.
	Círculo por tornillos El tamaño de la placa se determina mediante los valores introducidos en la pestaña Tornillos.

Orientación de la placa en situaciones al sesgo


Opción	Descripción
	Por defecto Perpendicular a la parte secundaria Auto ValoresPorDefecto puede cambiar esta opción.
	Perpendicular a la parte secundaria
	Orientada a la parte principal

Orientación de placa


Opción	Descripción
	Por defecto Horizontal Auto ValoresPorDefecto puede cambiar esta opción.
	Perpendicular
	Horizontal

Tipo chaflán


Opción	Descripción
	Por defecto No chaflán Auto ValoresPorDefecto puede cambiar esta opción.
	No chaflán
	Chaflán de línea Defina las dimensiones de chaflán horizontales y verticales.
	Chaflán redondo Define el radio del chaflán.

pestaña Tornillos

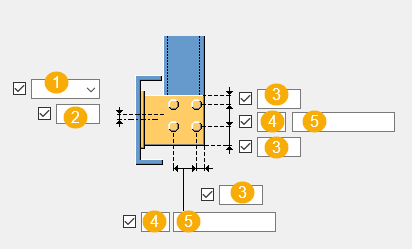

Utilice la pestaña Tornillos para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos.

Dimensiones del grupo de tornillos


	Descripción
1	Seleccione cómo medir las dimensiones para la posición horizontal del grupo de tornillos. Izquierdo: desde el borde izquierdo de la parte secundaria al tornillo situado más a la izquierda. Mitad: desde la línea central de la parte secundaria hasta la línea central de los tornillos. Derecho: desde el borde derecho de la parte secundaria al tornillo situado más a la derecha.
2	Dimensión para la posición horizontal del grupo de tornillos.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Número de tornillos.
5	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Pestaña TornS

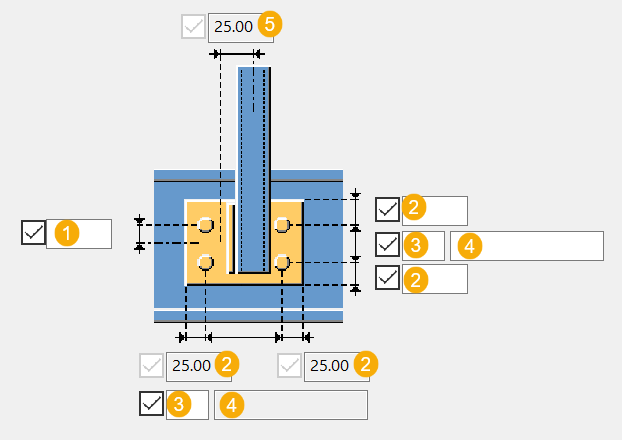

Utilice la pestaña TornS para definir las propiedades de tornillo y las dimensiones del grupo de tornillos de la parte secundaria.

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición vertical del grupo de tornillos.
2	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
3	Número de tornillos.
4	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
5	Dimensión para la posición horizontal del grupo de tornillos.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

pestaña General

Haga clic en el siguiente enlace para obtener más información:

pestaña General

pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestañas Diseño y Tipo diseño

pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
