Placa cortante (80)

Placa cortante (80) conecta una viga a una columna, o una viga a una viga, con una placa cortante atornillada a la parte secundaria y soldada a la parte principal. También se pueden crear rigidizadores de ala para las uniones de viga a columna y rigidizadores de alma para las uniones de viga a viga.

Objetos creados

Placa cortante
Rigidizadores
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Viga unida a una columna con una placa cortante

Orden de selección

Seleccione la parte principal (columna o viga).
Seleccione la parte secundaria (viga).

La unión se crea automáticamente cuando se selecciona la parte secundaria.

Clave de identificación de parte


	Descripción
1	Placa cortante

Pestaña Dibujo

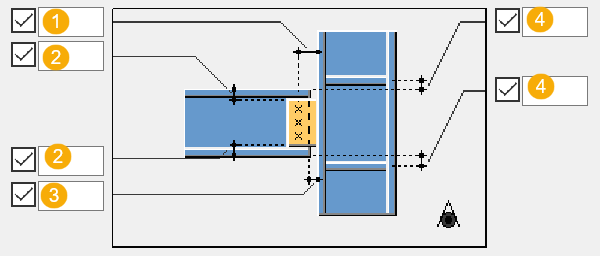

Utilice la pestaña Dibujo para definir las dimensiones de la unión.

Dimensiones


	Descripción
1	Distancia horizontal de la parte principal al primer tornillo
2	Distancia vertical desde el borde superior e inferior de la parte secundaria hasta el borde superior e inferior de la placa cortante
3	Hueco entre la parte principal y la secundaria Por defecto, el valor de hueco es cero.
4	Distancia desde el borde superior e inferior de la parte secundaria hasta el ala superior e inferior del rigidizador Por defecto, esta distancia es cero y el rigidizador se crea a nivel de los bordes superior e inferior de la parte secundaria.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción	Por defecto
Placa	Espesor de la placa cortante	`10 mm`
Rigid. ala superior	Espesor, ancho y altura del rigidizador.
Rigidiz. ala inferior	Espesor, ancho y altura del rigidizador.
Rigidizador alma	Espesor, ancho y altura del rigidizador.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Parámetros

Use la pestaña Parámetros para definir el corte de viga y los tipos de rigidizadores y sus dimensiones.

Ubicación del corte de la viga y de la placa cortante


Opción	Descripción
Corte de viga	Al sesgo: perpendicular al eje de la viga. Este es el valor por defecto. En ángulo recto: En ángulo recto con la parte principal.
Ubicación placa	Ubicación de la placa en relación con el alma de la viga secundaria. Ambos crea dos placas, una a la izquierda y otra a la derecha del alma. El valor por defecto es Izquierda.

Rigidizador alma opuesto


Opción	Descripción

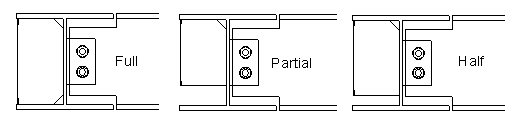

Altura	Completa: la altura del rigidizador es igual a la distancia entre las alas de la parte principal. Este es el valor por defecto. Parcial: el rigidizador se corta en el borde inferior de la placa cortante. Mitad: la altura del rigidizador es igual a Parcial + 0,5*(Completa - Parcial).
Tolerancia	Distancia vertical entre el rigidizador del alma y las alas de la parte principal El valor de tolerancia es cero por defecto.
Ángulo	Defina el ángulo. Por defecto, el ángulo es cero.
Tipo chaflán	Seleccione el tipo de chaflán. La ausencia de chaflán suele provocar un choque entre el rigidizador y el redondeo del perfil en I.
Chaflán X	Dimensión del chaflán horizontal Para los chaflanes de arco, la dimensión horizontal es el radio del arco.
Chaflán Y	Dimensión del chaflán vertical

Rigidizadores de ala



Tolerancia	Distancia entre los rigidizadores de las alas y las alas de la parte principal El valor de tolerancia es cero por defecto.
Tipo chaflán	Seleccione el tipo de chaflán. La ausencia de chaflán suele provocar un choque entre el rigidizador y el redondeo del perfil en I. Por defecto, se creará un chaflán de línea.
Chaflán X	Dimensión del chaflán horizontal Para los chaflanes de arco, la dimensión horizontal es el radio del arco.
Chaflán Y	Dimensión del chaflán vertical
Dirección	Pilar: Los rigidizadores son perpendiculares a la parte principal. Viga: los rigidizadores son paralelos al ala de la parte secundaria.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestañas Diseño y Tipo diseño

pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Propiedades de tornillo

Defina las propiedades del tornillo y las dimensiones del grupo de tornillos.

Haga clic en el siguiente enlace para obtener más información:

Crear tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
