Placa de apoyo (7)

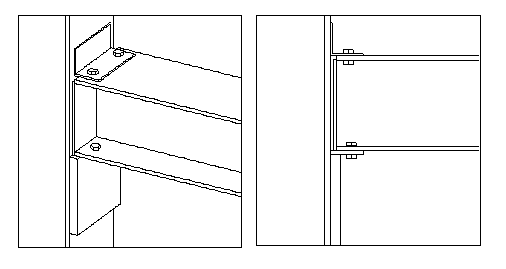

Placa de apoyo (7) conecta una viga a una columna. Una placa de consola soldada a la columna soporta los esfuerzos cortantes. El ala superior de viga está atornillada a un perfil L. El ala inferior está atornillada a una placa de adaptación.

Objetos creados

Placa de consola
Placa unión
Placa de adaptación
Ángulo de unión (perfil L)
Tornillos
Soldaduras

Usar para


Opción	Descripción
	La viga está unida a una columna. Se crean el ángulo de unión, la placa de adaptación y la consola.

Orden de selección

Seleccione la parte principal (pilar).
Seleccione la parte secundaria (viga).

La unión se crea automáticamente al seleccionar la parte secundaria.

Clave de identificación de parte


	Descripción
1	Ángulo de unión (perfil L)
2	Placa unión
3	Placa de adaptación
	Placa de consola

Pestaña Dibujo

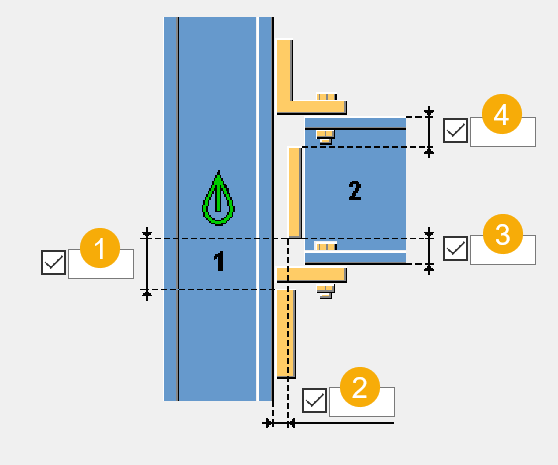

Utilice la pestaña Dibujo para definir las dimensiones de la unión.

Dimensiones


	Descripción	Por defecto

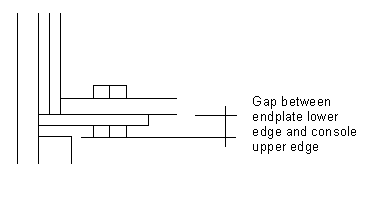

1	Distancia al borde de la placa de consola desde el borde inferior de la placa de unión.
2	Hueco entre la placa de unión y la columna.	`10 mm`
3	Distancia del borde de la placa de unión desde el borde inferior de la viga. Los valores positivos desplazan el borde inferior de la placa de unión hacia arriba y los negativos hacia abajo.	El borde inferior de la placa de unión está definido en la misma posición que el borde inferior de la viga.
4	Distancia del borde de la placa de unión desde el borde superior de la viga. Los valores positivos desplazan el borde superior de la placa de unión hacia abajo y los negativos hacia arriba.	`10 mm`

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción
Consola	Espesor, ancho y altura de la consola.	Espesor: `30 mm` Se usa el ancho de la viga secundaria si el ancho se deja vacío. Se usa la altura de la viga secundaria si la altura se deja vacía.
Placa de unión	Espesor y ancho de la placa de unión.	Espesor: Igual al espesor de alma de la parte secundaria (redondeado a un espesor de 8, 10, 12, 16, 20, 25, 30, 35, 40, 45, etc.). Se usa el ancho de la viga secundaria si el ancho se deja vacío.
Placa adaptación	Espesor de la placa de adaptación.	`10 mm`
Perfil L	Seleccione el perfil de la base de datos de perfiles.	`L100-6`
Consola L	Seleccione el perfil de la base de datos de perfiles. Se puede crear una consola angular debajo de la placa de unión. Cuando se usa una consola en L, la placa de adaptación y la placa de consola no se crean.

Pestaña Parámetros

Utilice los Parámetros para controlar el tamaño del hueco de la placa de unión.

Tamaño del hueco

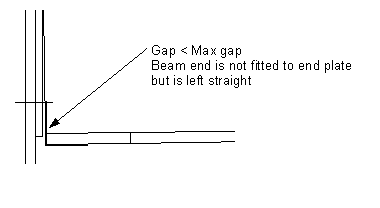

Define el valor de límite del hueco entre la placa de unión y la viga secundaria. Utilice este hueco si la viga está ligeramente curvada o inclinada para determinar si el ángulo en el extremo es tan pequeño que el extremo de viga se puede dejar recto.

Si el hueco real es menor que este valor, el extremo de la viga se deja recto.

Si el hueco real es mayor que este valor, el extremo de la viga se adaptará a la placa de unión.

Pestaña Torn. Consola

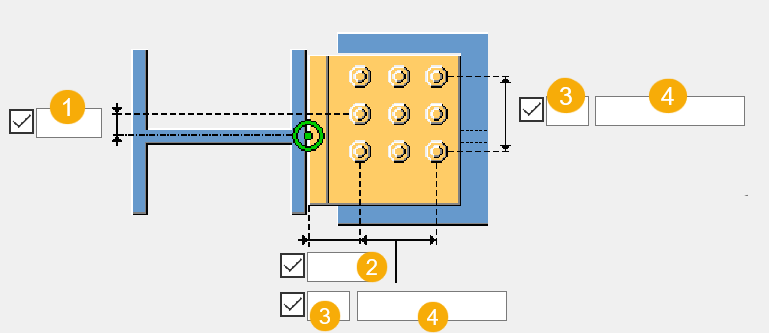

Use la pestaña Torn. Consola para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos de la placa de consola.

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición horizontal del grupo de tornillos.
2	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
3	Número de tornillos.
4	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Pestaña Torn. Perfil L

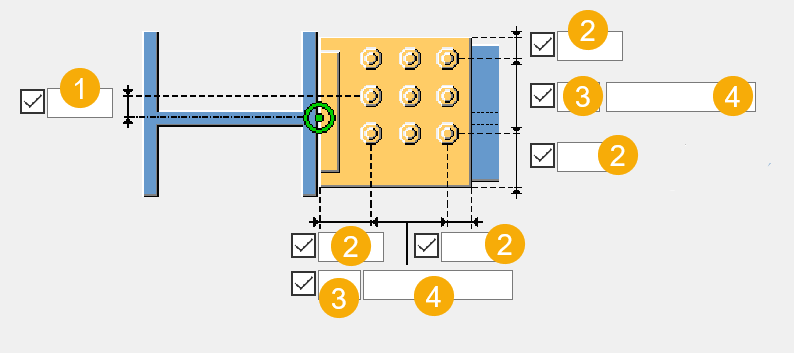

Use la pestaña Torn. Perfil L para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos del perfil L.

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición horizontal del grupo de tornillos.
2	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
3	Número de tornillos.
4	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestañas Diseño y Tipo diseño

pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
