Barandilla 1 (74)

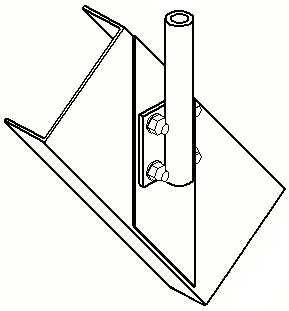

Barandilla 1 (74) conecta una columna a una viga mediante una platabanda y una placa de unión.

Objetos creados


Situación	Descripción
	Unión de viga a columna.

Seleccione la parte principal (viga).
Seleccione la parte secundaria (columna).

La unión se crea automáticamente al seleccionar la parte secundaria.


	Parte
1	Placa cobertura
2	Placa de unión

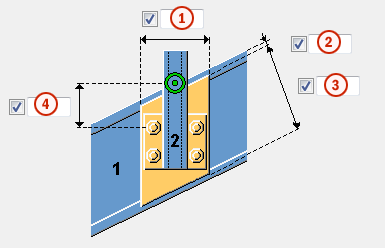

Utilice la pestaña Dibujo para controlar las dimensiones de las placas.


	Descripción
1	Dimensión horizontal de la placa de cobertura.
2	Distancia entre el borde superior de la placa de cobertura y el ala de la viga.
3	Dimensión vertical de la placa de cobertura.
4	Distancia al borde de los tornillos.

Utilice la pestaña Partes para controlar las propiedades de la placa.


Opción	Descripción
Placa cobertura	Espesor de la placa de cobertura.
Placa de unión	Espesor de la placa de unión.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

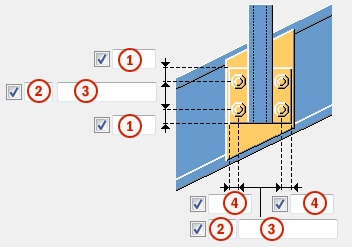

Utilice la pestaña Tornillos para controlar las propiedades de los tornillos.


	Descripción
1	Dimensión para la posición vertical del grupo de tornillos.
2	Número de tornillos.
3	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
4	Dimensión para la posición horizontal del grupo de tornillos.


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.
