Rigidizador zanca montante (69)

Rigidizador zanca montante (69) crea una unión entre una zanca de escalera y un montante de barandilla. La unión incluye una unión de zanca de placa cortante rigidizada y una unión de montante de placa cortante.

Objetos creados

Placa cortante
Rigidizador
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Zanca unida a un montante con una placa cortante.

Orden de selección

Seleccione la parte principal (zanca).
Seleccione la parte secundaria (montante).

La unión se crea automáticamente al seleccionar la parte secundaria.

Clave de identificación de parte


	Descripción
1	Placa cortante rigidizada de zanca
2	Placa cortante de montante

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones de la unión.

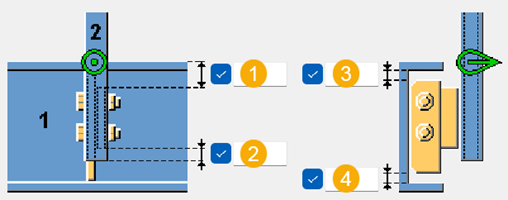

Dimensiones


	Descripción
1	Distancia vertical desde el borde superior de la placa cortante del montante al borde superior de la zanca.
2	Distancia vertical desde el borde inferior de la placa cortante del montante al extremo de corte del montante de la barandilla.
3	Distancia horizontal desde el borde superior del rigidizador a la zanca.
4	Distancia horizontal desde el borde inferior del rigidizador a la zanca.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción
Rigidizador	Espesor, ancho y longitud del rigidizador.
Perfil de unión	Espesor, ancho y longitud de la placa cortante.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Clase	Número de clase de parte.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir los chaflanes de la placa cortante, el tipo de chaflán, la posición del montante, la ubicación de la unión y el tipo de rigidizador.

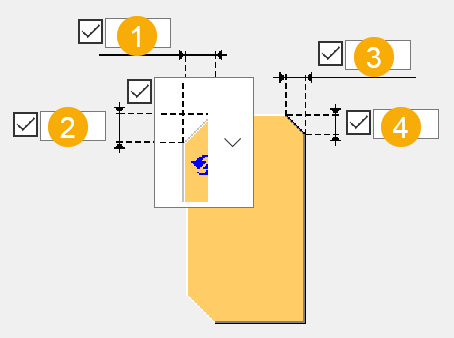

Chaflanes de placa cortante


	Descripción
1	Dimensión horizontal del chaflán de la placa cortante.
2	Dimensión vertical del chaflán de la placa cortante.
3	Dimensión horizontal del chaflán exterior de la placa cortante.
4	Dimensión vertical del chaflán exterior de la placa cortante.

Tipo chaflán


Opción	Descripción
	Por defecto Chaflán de línea Auto ValoresPorDefecto puede cambiar esta opción.
	Sin chaflán
	Chaflán de línea
	Chaflán de arco convexo
	Chaflán de arco cóncavo

Posición del montante


Opción	Descripción
	Por defecto El montante se crea en la línea central de la placa cortante. Auto ValoresPorDefecto puede cambiar esta opción.
	El montante se crea en el lado izquierdo de la placa cortante.
	El montante se crea en la línea central de la placa cortante.
	El montante se crea en el lado derecho de la placa cortante.

Ubicación de la unión


Opción	Descripción
	Por defecto La placa cortante se encuentra en el lado derecho del rigidizador. Auto ValoresPorDefecto puede cambiar esta opción.
	La placa cortante se encuentra en el lado derecho del rigidizador.
	La placa cortante se encuentra en el lado izquierdo de la placa del rigidizador.

Tipo rigidizador


Opción	Descripción
	Por defecto El rigidizador de profundidad completa está unido a la zanca. Auto ValoresPorDefecto puede cambiar esta opción.
	El rigidizador de profundidad completa está unido a la zanca.
	La placa cortante simple está unida a la zanca.

pestaña Tornillos

Utilice la pestaña Tornillos para controlar las dimensiones del grupo de tornillos y las propiedades de los tornillos.

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición vertical del grupo de tornillos.
2	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Número de tornillos.
5	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
6	Define qué tornillos deben borrarse del grupo de tornillos. Especifique los números de los tornillos que desee borrar, separados por un espacio. Los números de tornillos van de izquierda a derecha y de arriba hacia abajo.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

pestaña General

Pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestaña Diseño

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
