Placa Base (55)

Placa Base (55) conecta una viga a una columna o a otra viga mediante una placa base.

Objetos creados


Situación	Descripción
	Placa base creada entre el extremo de la columna y la viga

Seleccione la parte principal (columna o viga).
Seleccione la parte secundaria (viga o columna).

La unión se crea automáticamente al seleccionar la parte secundaria.

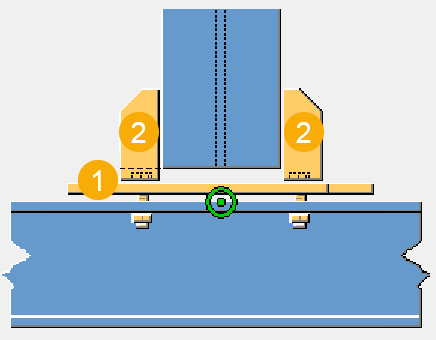

	Descripción
1	Placa de unión
2	Rigidizadores

Utilice la pestaña Dibujo para definir la posición de la placa y los cortes de las esquinas.

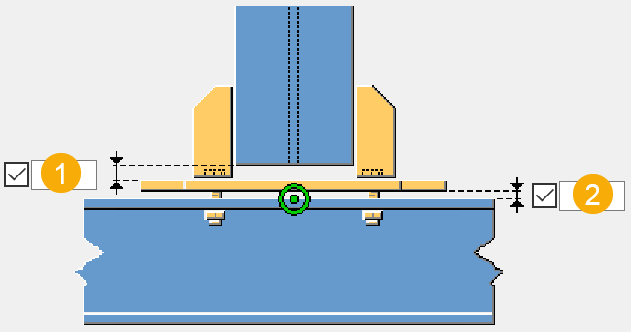

	Descripción
1	Desplazamiento de la placa base desde el borde inferior de la parte secundaria.
2	Distancia desde la parte principal hasta la parte inferior de la placa base.

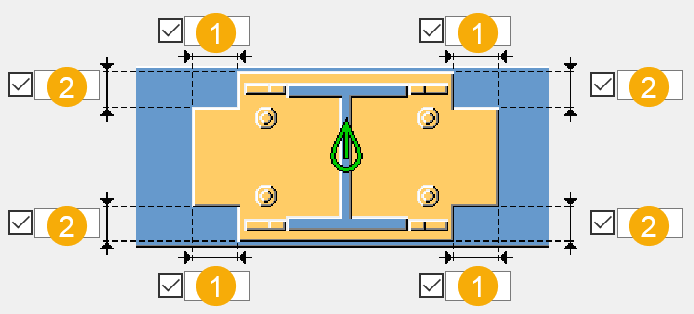

	Descripción
1	Dimensión de corte de esquina horizontal.
2	Dimensión de corte de esquina vertical.

Utilice la pestaña Partes para definir las propiedades de las placas.


Opción	Descripción
Placa base	Espesor, ancho y altura de la placa base.
Rigidizadores	Espesor, ancho y altura de los rigidizadores.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Utilice la pestaña Parámetros para definir los agujeros de condensación y la forma de la esquina de la placa base.


Opción	Descripción
Placa envuelta alrededor de	Define cómo se envuelve automáticamente la placa base: Alrededor de tornillos y columna Alrededor de tornillos Alrededor de columna Alrededor de tornillos y viga Alrededor de tornillos, viga y columna
Lados agujeros condensación 1-4	Defina 1-4 agujeros de condensación en las paredes laterales de perfiles cerrados específicos, como secciones huecas, secciones de caja, etc. Puede introducir cualquier combinación usando los números 1, 2, 3, 4. La dirección ascendente del componente determina la colocación del primer agujero de condensación 1 en la pared del perfil, y los siguientes agujeros 2-4 se colocan en el sentido de las agujas del reloj en las siguientes paredes del perfil. Los agujeros semicirculares se colocan en el extremo inferior de los perfiles huecos cerrados apoyados.
Diámetro agujeros condensación	Define el diámetro de los agujeros de condensación.

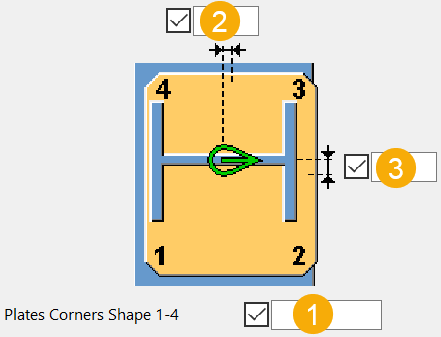

	Descripción
1	Permite definir qué esquinas de la placa cambian de forma. Puede introducir los números de esquina en cualquier orden. No se cambia la forma de las esquinas si no se introduce ningún número.
2	Define el desplazamiento horizontal de la placa desde la línea central de los tornillos. Este desplazamiento funciona cuando Placa envuelta alrededor se define como Automático.
3	Define el desplazamiento vertical de la placa desde la línea central de los tornillos. Este desplazamiento funciona cuando Placa envuelta alrededor se define como Automático.

Utilice la pestaña Tornillos para controlar las dimensiones del grupo de tornillos y las propiedades de los mismos.

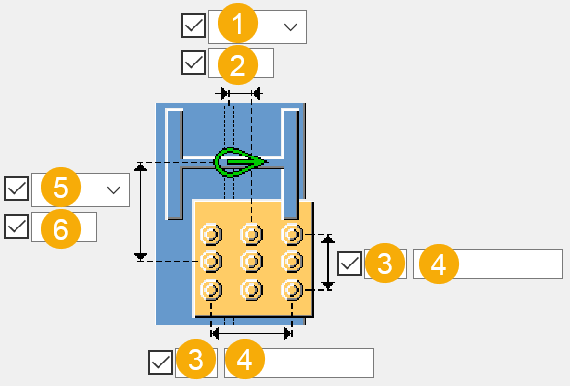

	Descripción
1	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.
2	Dimensión para la posición vertical del grupo de tornillos.
3	Número de tornillos.
4	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
5	Seleccione cómo medir las dimensiones para la posición horizontal del grupo de tornillos. Izquierdo: desde el borde izquierdo de la parte secundaria al tornillo situado más a la izquierda. Mitad: desde la línea central de la parte secundaria hasta la línea central de los tornillos. Derecho: desde el borde derecho de la parte secundaria al tornillo situado más a la derecha.
6	Dimensión para la posición horizontal del grupo de tornillos.


	Descripción
1	Define la rotación del grupo de tornillos alrededor de la línea central de la columna, medida desde el alma de la columna.


Opción	Descripción
Tolerancia a borde para borrar tornillos	Define la distancia de borde de tornillo mínimo para borrar tornillos. La distancia se mide desde el centro del tornillo hasta el borde de la placa.
Borrar tornillos	Define los tornillos que se borran. Introduzca los números de los tornillos desde el primer tornillo de la primera fila hasta el último tornillo de la última fila, por ejemplo, `1 3 10`. Introduzca `A` o `a` para borrar todos los tornillos.


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Puede crear agujeros especiales y definir las partes en las que se crean los agujeros especiales.


Opción	Descripción
	Por defecto No se crean agujeros especiales. Auto ValoresPorDefecto puede cambiar esta opción.
	No se crean agujeros especiales.
	Se crean agujeros especiales en la parte.
	Se crean agujeros especiales en la placa de unión.
	Se crean agujeros especiales tanto en la placa de unión como en la parte.
