Placa doble (50)

Placa doble (50) conecta dos vigas y una columna con placas de unión dobles. Las placas laterales pueden conectarse a las placas de unión de las vigas.

Objetos creados

Placas de unión
Rigidizadores
Placas laterales
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Dos vigas unidas a una columna con placas de unión

Orden de selección

Seleccione la parte principal (pilar).
Seleccione la primera parte secundaria (viga).
Seleccione la segunda parte secundaria (viga).
Haga clic con el botón central del ratón para crear la unión.

Clave de identificación de parte


	Descripción
1	Placas de unión de columna, superior e inferior
2	Pl. unión viga
3	Rigidizadores

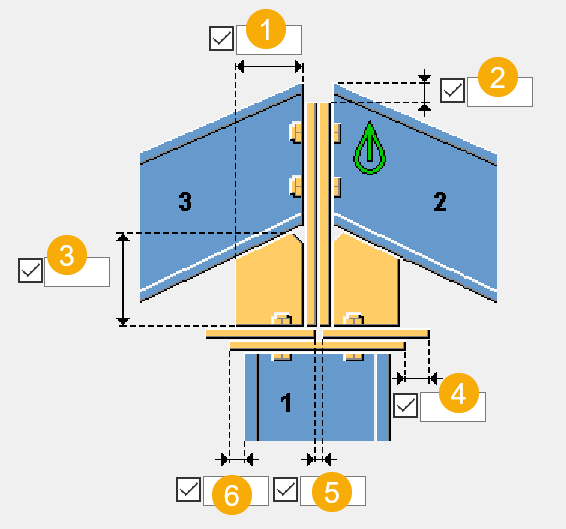

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones de la unión.

Dimensiones


	Descripción	Por defecto
1	Ancho de placa de rigidizador	Igual a la anchura de la placa inferior de la columna
2	Distancia desde la parte superior de la placa de unión de la viga hasta el borde superior de la viga	`-20 mm`
3	Altura del rigidizador	`-200 mm`
4	Distancia entre los bordes de la placa de unión de la columna	`0`
5	Distancia entre las placas de unión de la columna superior	`0`
6	Distancia entre la placa de unión de la columna inferior y el borde de la columna	`10 mm`

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción	Por defecto
Pl. unión viga	Espesor de las placas de unión	`10 mm`
Pl. unión pilar	Espesor, anchura y altura de las placas de unión	`10 mm`
Placas rigidizador	Espesor de las placas del rigidizador	`10 mm`
Placas de unión	Espesor, anchura y altura de las placas de unión	Por defecto, las placas laterales no se crean. Para crear placas laterales, introduzca el espesor.

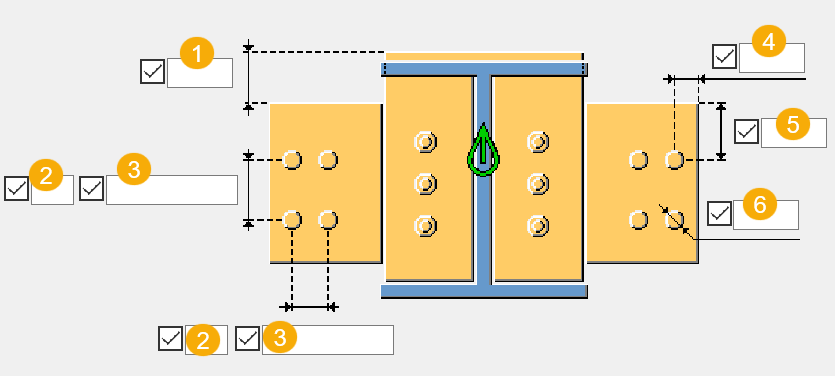

Pestaña Parámetros

Utilice la pestaña Parámetros para definir las dimensiones y la posición de la placa lateral.

Dimensiones


	Descripción	Por defecto
1	Distancia entre el borde superior de la placa de unión y el borde superior de la placa lateral
2	Número de los agujeros de la placa lateral en sentido vertical y horizontal	Vertical = `2` Horizontal = `1`
3	Distancia vertical y horizontal entre los agujeros de la placa lateral
4	Distancia desde el punto central del agujero más exterior de la placa lateral hasta el borde exterior de la placa lateral
5	Distancia desde el punto central del agujero más superior de la placa lateral hasta el borde superior de la placa lateral
6	Diámetro del agujero de la placa lateral

Dimensiones de chaflán de rigidizador


	Descripción	Por defecto
1	Dimensión del chaflán horizontal	`20 mm`
2	Dimensión del chaflán vertical	`20 mm`

Posición de la placa lateral


Opción	Descripción
	Por defecto Las placas laterales se crean a ambos lados. Auto ValoresPorDefecto puede cambiar esta opción.
	Las placas laterales se crean a ambos lados.
	La placa lateral se crea en la izquierda.
	La placa lateral se crea en la derecha.

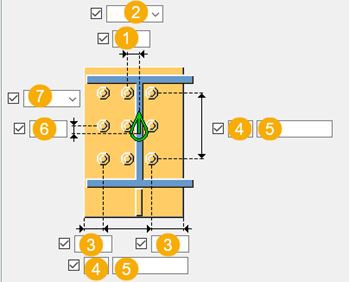

Pestaña Tornillos Ala

Utilice la pestaña Tornillos Ala para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos.

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición horizontal del grupo de tornillos.
2	Seleccione cómo medir las dimensiones para la posición horizontal del grupo de tornillos. Izquierdo: desde el borde izquierdo de la parte secundaria al tornillo situado más a la izquierda. Mitad: desde la línea central de la parte secundaria hasta la línea central de los tornillos. Derecho: desde el borde derecho de la parte secundaria al tornillo situado más a la derecha.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Número de tornillos.
5	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
6	Dimensión para la posición vertical del grupo de tornillos.
7	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

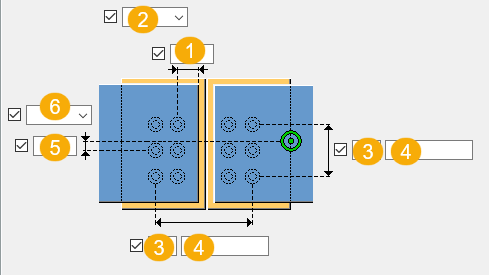

Pestaña Tornillos Alma

Utilice la pestaña Tornillos Alma para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos.

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición horizontal del grupo de tornillos.
2	Seleccione cómo medir las dimensiones para la posición horizontal del grupo de tornillos. Izquierdo: desde el borde izquierdo de la parte secundaria al tornillo situado más a la izquierda. Mitad: desde la línea central de la parte secundaria hasta la línea central de los tornillos. Derecho: desde el borde derecho de la parte secundaria al tornillo situado más a la derecha.
3	Número de tornillos.
4	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
5	Dimensión para la posición vertical del grupo de tornillos.
6	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestañas Diseño y Tipo diseño

pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
