Ejión de ángulo (3)

Ejión de ángulo (3) conecta dos vigas o una viga a una columna mediante uno o dos ángulos de unión atornillados.

Objetos creados


Situación	Descripción

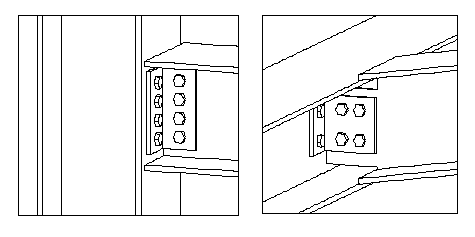

	Ángulo de unión atornillado entre las partes. La parte secundaria puede estar inclinada.

Seleccione la parte principal.
Seleccione la parte secundaria.

La unión se crea automáticamente al seleccionar la parte secundaria.


	Descripción
1	Angulares de unión

Use la pestaña Dibujo para definir la longitud del ángulo de unión y el hueco entre la parte principal y dicho ángulo.


	Descripción

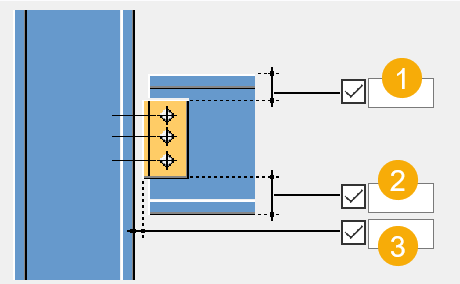

1	Distancia al borde del ángulo de unión desde el borde superior de la parte secundaria. Puede controlar la longitud del ángulo de unión definiendo la distancia del borde superior e inferior de la parte secundaria.
2	Distancia al borde del ángulo de unión desde el borde inferior de la parte secundaria.
3	Hueco entre la parte principal y el ángulo de unión. Por defecto, el valor es `0`.

Utilice la pestaña Partes para definir las propiedades del ángulo de unión.


Opción	Descripción	Por defecto
Perfil L	Seleccione el perfil de la base de datos de perfiles.	`L150-100-10`


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Utilice la pestaña Parámetros para definir la ubicación de los ángulos de unión.


Opción	Descripción

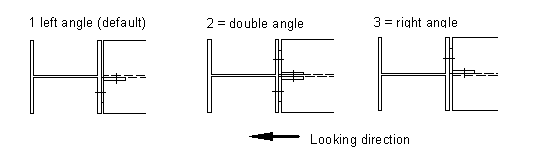

Colocación	El ángulo de unión se crea en el lado izquierdo por defecto. Con la opción Mitad se crean dos ángulos de unión.

Use la pestaña Entalladura para definir las dimensiones de entalladura de la parte secundaria.
