Placa lateral adaptada (38)

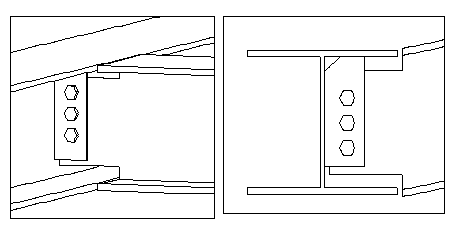

Placa lateral adaptada (38) conecta dos vigas con una placa cortante que está soldada al alma de la parte principal y atornillada al alma de la parte secundaria. La unión crea entalladuras automáticamente cuando es necesario en las alas de la viga secundaria y para adaptar la placa cortante. Este unión no se puede utilizar para uniones entre vigas y columnas.
Objetos creados
-
Placa cortante
-
Tornillos
-
Soldaduras
Usar para
| Situación | Descripción |
|---|---|
|
|
Las vigas están unidas con una placa cortante que está soldada a la parte principal y atornillada a la parte secundaria. |
Orden de selección
-
Seleccione la parte principal (viga).
-
Seleccione la parte secundaria (viga).
La unión se crea automáticamente al seleccionar la parte secundaria.
Clave de identificación de parte
| Descripción | |
|---|---|
|
1 |
Placa cortante |
Pestaña Dibujo
Utilice la pestaña Dibujo para definir las dimensiones de la unión.
Dimensiones
| Descripción | Por defecto | |
|---|---|---|
|
1 |
Hueco entre el ala superior e inferior de la parte principal y la parte secundaria |
Por defecto, el tamaño de la entalladura se calcula con las siguientes reglas:
C = t/2 + 2mm, con redondeo al mm más cercano N = ((b-t)/2) + 10mm, con redondeo a los 2 mm más cercanos n = (s+r), con redondeo a los 2 mm más cercanos |
|
2 |
Tolerancia de altura de la placa cortante al ala de la parte principal Esta dimensión no afecta el ancho de la placa cortante. |
0 |
|
3 |
Altura de la entalladura superior e inferior |
|
|
4 |
Distancia del extremo de la viga secundaria al alma de la parte principal |
10 mm |
|
5 |
Distancia horizontal del grupo de tornillos desde el alma de la parte principal Esta dimensión afecta el ancho de placa cortante. |
Pestaña Partes
Utilice la pestaña Partes para definir las propiedades de las partes.
Partes
| Opción | Descripción |
|---|---|
|
Placa |
Espesor y alto de la placa cortante |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
Pestaña Parámetros
Utilice la pestaña Parámetros para controlar la unión de la placa.
| Opción | Descripción |
|---|---|
|
Colocación |
Seleccione a qué lado del parte secundaria se coloca el placa cortante. Por defecto, la placa cortante se coloca a la izquierda. |
|
Profund. placa lateral |
Seleccione la altura de la placa cortante. Por defecto, se crea una placa cortante parcial. Puede definir la altura de la placa cortante en la pestaña Partes. Si crea un placa cortante completa, puede modificar la tolerancia de altura en la pestaña Dibujo.
|
|
Chaflán |
Seleccione el tipo de chaflán de la placa cortante.
|
|
Dimensión x chaflán Dimensión y chaflán |
La dimensión x es la dimensión de la viga secundaria. Para chaflanes cóncavos y convexos, la dimensión x es el radio. |
|
Entalladura +z ala secundaria Entalladura -z ala secundaria |
Define las dimensiones de la entalladura de la parte secundaria. |
|
Corte sup. adic. placas lateral Corte inf. adic. placas lateral |
Seleccione si desea crear entalladuras en la placa cortante para evitar choques con las alas de la viga. |
|
Otro corte ala inf. lateral Otro corte ala sup. lateral |
Seleccione si desea crear entalladuras en las alas para evitar choques con la placa cortante. |
|
Distancia placa lateral y corte ala |
Define la distancia entre la placa cortante y el corte del ala. |
|
Ángulo de corte al sesgo de las alas |
Define el ángulo del corte al sesgo en el ala. |
|
Distancia entre inicio corte al sesgo y alma |
Define el ángulo del corte al sesgo en el alma. |
Tornillos
Utilice el cuadro de diálogo Tornillos para definir las propiedades de los tornillos.
Propiedades básicas de los tornillos
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Tamaño tornillo |
Diámetro de tornillo. |
Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos. |
|
Estándar tornillo |
El estándar de tornillo que se usará en el componente. |
Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos. |
|
Tolerancia |
Hueco entre el tornillo y el agujero. |
|
|
Rosca mat |
Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa. |
Sí |
|
Obra/Taller |
Ubicación en la que deben ponerse los tornillos. |
Obra |
Agujeros ovalados
Pueden definirse agujeros ovalados, sobredimensionados o roscados.
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
1 |
Dimensión vertical del agujero ovalado. |
0, que genera un agujero redondo. |
|
2 |
Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados. |
0, que genera un agujero redondo. |
|
Tipo agujero |
Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados. |
|
|
Aguj Oval |
Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados. |
|
|
Aguj.oval. en |
Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente. |
Conjunto tornillos
Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.
Si solamente desea crear un agujero, desactive todas las casillas de verificación.
Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.
pestaña General
Haga clic en el siguiente enlace para obtener más información:
pestaña Diseño
Haga clic en el siguiente enlace para obtener más información:
pestaña Análisis
Haga clic en el siguiente enlace para obtener más información:
Soldaduras
Haga clic en el siguiente enlace para obtener más información:
