Placa (35)

Placa (35) conecta una viga a una viga o columna utilizando una placa lateral o cortante.

Objetos creados

Placa cortante
Extensiones de la placa cortante
Tornillos
Entalladuras
Soldaduras

Usar para


Situación	Descripción
	Viga unida a una columna con una placa cortante atornillada.

Orden de selección

Seleccione la parte principal (columna o viga).
Seleccione la parte secundaria (viga).

La unión se crea automáticamente cuando se selecciona la parte secundaria.

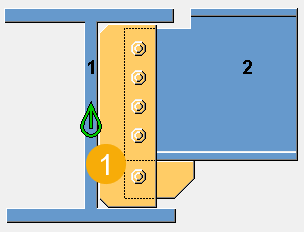

Clave de identificación de parte


	Descripción
1	Placa cortante

Pestaña Dibujo

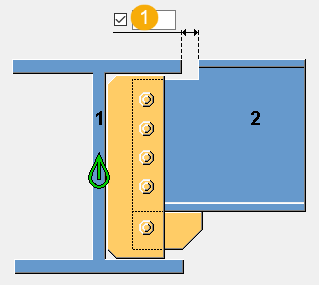

Utilice la pestaña Dibujo para definir la distancia entre la parte principal y secundaria.

Dimensiones


	Descripción
1	Define la distancia entre la parte principal y la parte secundaria.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción
Placa	Espesor y ancho de la placa cortante
Ext. Alma Sup.	Espesor, ancho y altura de la extensión de alma superior
Ext. Alma Inf.	Espesor, ancho y altura de la extensión de alma inferior


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir la ubicación de la placa cortante, el corte del extremo de la viga y el modelo de tornillos.

Dimensiones


	Descripción
1	Distancia de borde de los tornillos al borde de la placa de extensión de alma

Ubicación de la placa cortante


Opción	Descripción
	Por defecto Se crea la placa cortante en el lado cercano. Auto ValoresPorDefecto puede cambiar esta opción.
	Se crea la placa cortante en el lado cercano.
	Se crea la placa cortante en el lado lejano.
	Las placas cortantes se crean a ambos lados del alma de la parte secundaria.

Modelo tornillos

Los tornillos se pueden crear con forma al sesgo o en ángulo recto para vigas al sesgo.


Opción	Descripción
	Por defecto El modelo de tornillos coincide con el extremo de la viga. Auto ValoresPorDefecto puede cambiar esta opción.
	Automático El modelo de tornillos coincide con el extremo de la viga.
	Modelo al sesgo
	Modelo cuadrado

Corte de extremo de viga


Opción	Descripción
	Por defecto Sesgado Auto ValoresPorDefecto puede cambiar esta opción.
	Automático Sesgado El corte coincide con el extremo de la viga.
	Cuadrado
	No cortar

Placa de extensión de alma


Opción	Descripción
	Por defecto Tekla Structures se basa en la geometría de la unión para determinar si se crea la placa. Auto ValoresPorDefecto puede cambiar esta opción.
	Automático Tekla Structures se basa en la geometría de la unión para determinar si se crea la placa.
	No se crea la placa de extensión de alma.
	Se crea la placa de extensión de alma.

Pestaña Prep soldadura

Utilice la pestaña Prep soldadura para definir los orificios de acceso de soldadura para los extremos de la viga.

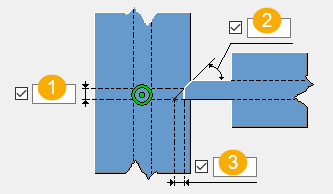

Preparación de la soldadura para el ala


	Descripción
1	Hueco del ala para la soldadura
2	Ángulo de preparación del ala en grados
3	Distancia al borde de la soldadura desde la parte inferior del ala de la viga

Agujero de acceso a soldadura


	Descripción
1	Radio del agujero de acceso a soldadura

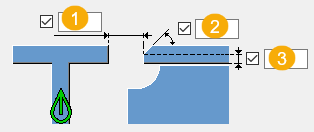

Preparación de soldadura para el alma


	Descripción
1	Distancia al borde de soldadura desde el alma de la viga
2	Ángulo de preparación del alma en grados
3	Hueco de alma para soldadura

Pestaña Cortes

Utilice la pestaña Cortes para crear automáticamente entalladuras en la viga secundaria y para controlar la forma y dimensiones de la entalladura.

Forma de la entalladura


Opción	Descripción
	Seleccione la forma de la entalladura y defina el radio de las entalladuras redondas.

Lado de entalladura


Opción	Descripción
	Por defecto Las entalladuras se crean a ambos lados. Auto ValoresPorDefecto puede cambiar esta opción.
	Automático
	La entalladura se crea en el lado izquierdo.
	Las entalladuras se crean a ambos lados.
	La entalladura se crea en el lado derecho.

Entalladura con chaflanes


Opción	Descripción
	Defina la longitud de la parte estrecha de la entalladura con chaflanes.

Dimensiones de entalladura


	Descripción
1	Dimensión vertical Defina el radio de los chaflanes redondos en:
2	Dimensión horizontal de la entalladura

pestaña Tornillos

Utilice la pestaña Tornillos para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos.

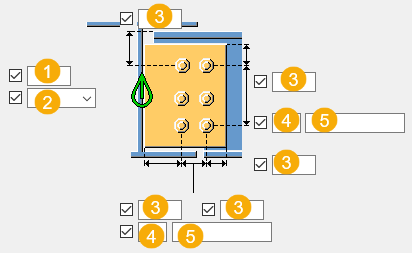

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición vertical del grupo de tornillos.
2	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Número de tornillos.
5	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Dirección de atornillado


Opción	Descripción
	Por defecto Dirección de atornillado 1 Auto ValoresPorDefecto puede cambiar esta opción.
	Dirección de atornillado 1
	Dirección de atornillado 2

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4
