Montaje pilar (30)

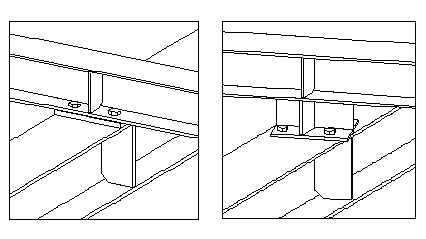

Montaje (30) conecta dos vigas que se cruzan pero no chocan entre sí. Las vigas están en planos paralelos. Cuando la distancia entre las vigas es menor o igual a 50 mm, se crea una placa entre las vigas. Cuando la distancia es superior a 50 mm se suelda una placa vertical con rigidizadores entre el ala inferior de la viga secundaria y la placa de unión. Los ángulos horizontales entre las vigas pueden variar.

Objetos creados

Placa de unión
Rigidizadores (parte principal, parte secundaria, internos)
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Dos vigas conectadas con una placa de unión atornillada. No se crea ningún rigidizador.
	Unión de apoyo de viga a viga. Opciones para 1, 2, 3 o 4 tornillos.
	Unión de apoyo de viga a viga. Opción de espaciador.
	Unión de apoyo de viga a viga. Soporte de arriostramiento.

Orden de selección

Seleccione la parte principal (viga).
Seleccione la parte secundaria (viga).

La unión se crea automáticamente al seleccionar la parte secundaria.

Clave de identificación de parte


	Descripción
1	Placa de unión
2	Rigidizadores de la parte principal
3	Rigidizador parte secundaria

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones de la unión y el tipo de placa.

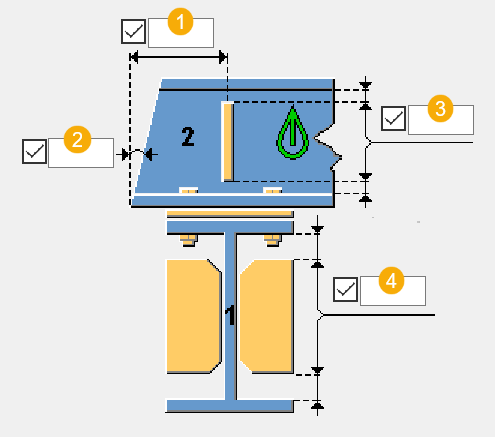

Dimensiones


	Descripción
1	Distancia del rigidizador de la parte secundaria desde el borde de la viga secundaria

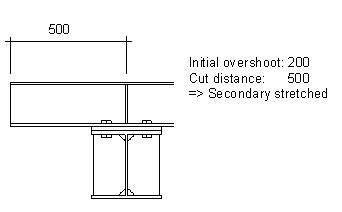

2	Dimensión de corte de fin de viga secundaria paralela a la viga principal Si el rebasamiento es inicialmente superior al valor introducido, no se hace nada a la viga secundaria. Si el valor introducido es superior al rebasamiento inicial, se estirará y se adaptará la viga secundaria.
3	Tolerancia del rigidizador de la parte secundaria Defina la dimensión entre el rigidizador y las alas de la parte secundaria. Por defecto, el valor es cero.
4	Tolerancia del rigidizador de la parte principal Defina la dimensión del hueco entre el rigidizador y las alas de la parte principal. Por defecto, el valor es cero.

Adaptación de viga secundaria


Opción	Descripción
	Por defecto La parte secundaria está adaptada o no está adaptada. Auto ValoresPorDefecto puede cambiar esta opción.
	La parte secundaria no está adaptada.
	La parte secundaria está adaptada.
	Automático La parte secundaria está adaptada o no está adaptada.

Tipo de placa de unión


Opción	Descripción
	Por defecto Placa cuadrada Auto ValoresPorDefecto puede cambiar esta opción.
	Placa cuadrada
	Placa redonda
	Perfil viga

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción	Por defecto
Rigidizadores prim.	Espesor, anchura y altura de los rigidizadores de la parte principal	Espesor: 50 % del espesor del tornillo redondeado hacia arriba hasta la siguiente placa estándar. Ancho: Si no introduce el ancho, el ancho del rigidizador se define en función del ancho de ala.
placa	Espesor, ancho y altura de la placa Si ha seleccionado el uso de un perfil de viga como placa en la pestaña Dibujo, seleccione el perfil de viga en la base de datos de perfiles y defina el espesor.	Espesor: 50 % del espesor del tornillo Los valores de anchura y altura definen las dimensiones de las placas entre la parte principal y la parte secundaria. La anchura cambia el valor paralelo a la parte principal. Si el hueco entre la parte principal y la secundaria es menor o igual a `50 mm`, el espesor de la placa se establece igual al hueco. Si el hueco es mayor que `50 mm`, el espesor afectará al espesor de la placa horizontal y vertical, y al espesor del rigidizador interno.
Rigidizadores sec.	Espesor, anchura y altura de los rigidizadores de la parte secundaria	Espesor: 50 % del espesor del tornillo redondeado hacia arriba hasta la siguiente placa estándar. Ancho: Si no introduce el ancho, el ancho del rigidizador se define en función del ancho de ala.
Rigidizadores int.	Espesor de los rigidizadores internos de la placa que se crea cuando la distancia entre los perfiles es superior a `50 mm`.	`10 mm`


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir las dimensiones y el tipo de chaflán del rigidizador.

Tipo chaflán


Opción	Descripción
	Por defecto Chaflán de línea Auto ValoresPorDefecto puede cambiar esta opción.
	No chaflán Tenga en cuenta que esto puede provocar un choque entre el rigidizador y el redondeo del perfil en I.
	Chaflán de línea
	Chaflán convexo
	Chaflán cóncavo

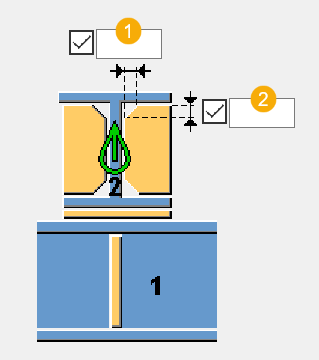

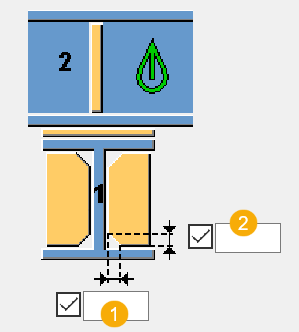

Dimensión de chaflán


Rigidizadores de la parte principal	Rigidizadores de parte secundaria


	Descripción
1	Dimensión del chaflán horizontal
2	Dimensión del chaflán vertical

pestaña Tornillos

Utilice la pestaña Tornillos para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos.

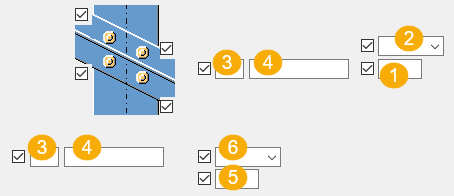

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición horizontal del grupo de tornillos.
2	Seleccione cómo medir las dimensiones para la posición horizontal del grupo de tornillos. Izquierdo: desde el borde izquierdo de la parte secundaria al tornillo situado más a la izquierda. Mitad: desde la línea central de la parte secundaria hasta la línea central de los tornillos. Derecho: desde el borde derecho de la parte secundaria al tornillo situado más a la derecha.
3	Número de tornillos.
4	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
5	Dimensión para la posición vertical del grupo de tornillos.
6	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Nota

Puede definir una nota.

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestañas Diseño y Tipo diseño

pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
